基础知识（九）丝杆支座及配件介绍

一.滚珠丝杠支座
支座分为固定侧与支撑侧，固定侧采用角接触轴承，支撑侧采用深沟球轴承。

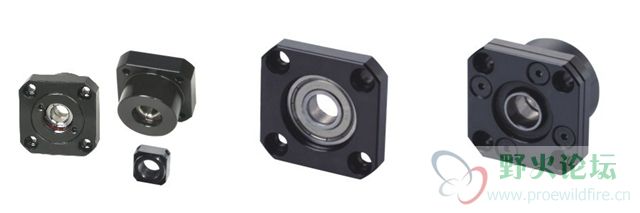

1.圆法兰滚珠丝杠支座固定侧和支撑侧，轴承座本体、轴承、轴承盖为一体不可拆卸。当安装面与丝杆为垂直方向时使用。

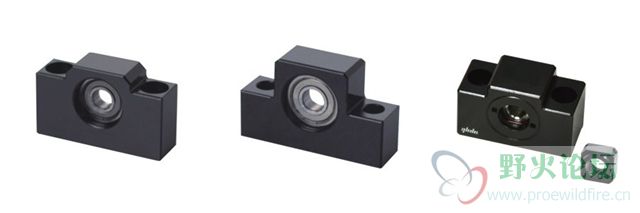

2.方形滚珠丝杠支座固定侧，安装面与丝杆处于水平时采用方形支座。

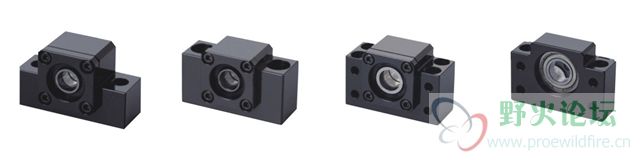

3.方形滚珠丝杠支座支撑侧，安装面与丝杆处于水平时采用方形支座。

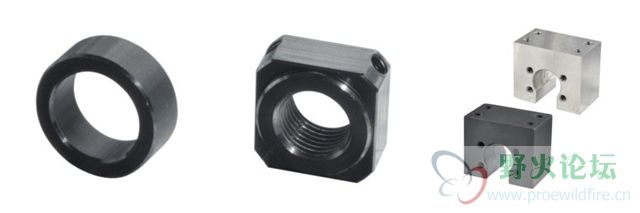

4.滚珠丝杠其它配件支座用螺母、丝杠螺帽支架

二.梯形丝杆支座

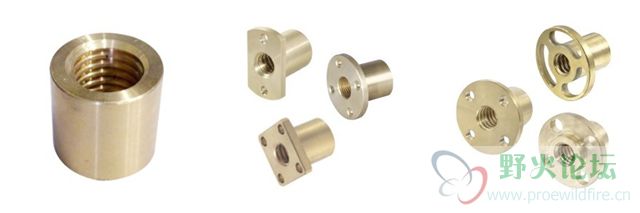

1.30度梯形丝杆螺帽，直杆型、法兰型、嵌入型，直杆型螺帽必须与支架结合并做止转处理，法兰型可根据使用的不同情况选择切割类型，将嵌入型螺纹孔型垂直用于板上时有效。腰形孔型可用于在装置组装时对位置进行微调。

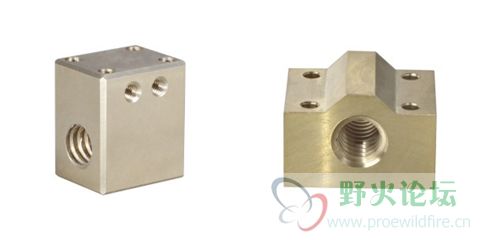

2.30度梯形丝杆方形螺帽，无需螺帽支架，可直接使用，减少设计时间，安装方便。

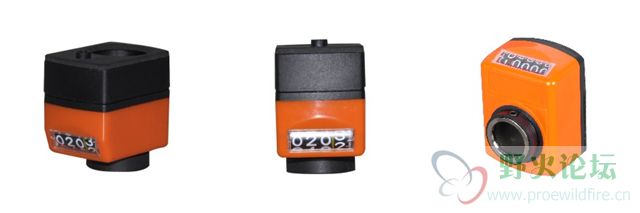

3.4位数字式位置显示器，结构紧凑不占用安装空间，可选标准型和垂直轴型，正传反转都会计数。

4.5位数字式位置显示器，结构紧凑不占用安装空间，可选标准型和垂直轴型，正传反转都会计数。

5.位置显示器夹板，与数字式位置显示器配合使用，安装在数字位置显示器和安装板之间。

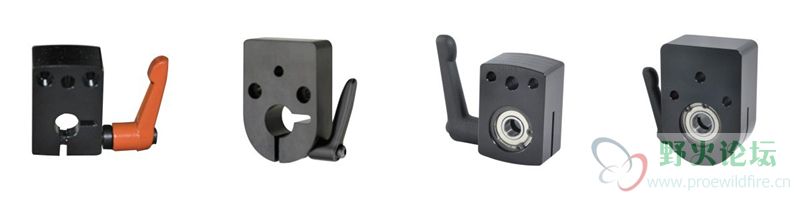

6.30度梯形丝杠防转动固定件，防止机械振动引起的丝杆转动，不可在未插入丝杆的时候使用。
