这个模型如何在零件下用点画管道

ccyj619 · 发表于 2017-5-30 09:25


chenxl423 · 发表于 2017-5-30 11:31

笨办法做了一些，请参考

chenxl423.zip (127.72 KB, 下载次数: 38)

340047351 · 发表于 2017-5-30 12:27

我也来练习一下

ccyj619 · 发表于 2017-5-30 21:03

chenxl423 发表于 2017-5-30 11:31
笨办法做了一些，请参考

我这里用的是creo3，打不开你的这个模型。

ccyj619 · 发表于 2017-5-30 21:26

340047351 发表于 2017-5-30 12:27
我也来练习一下

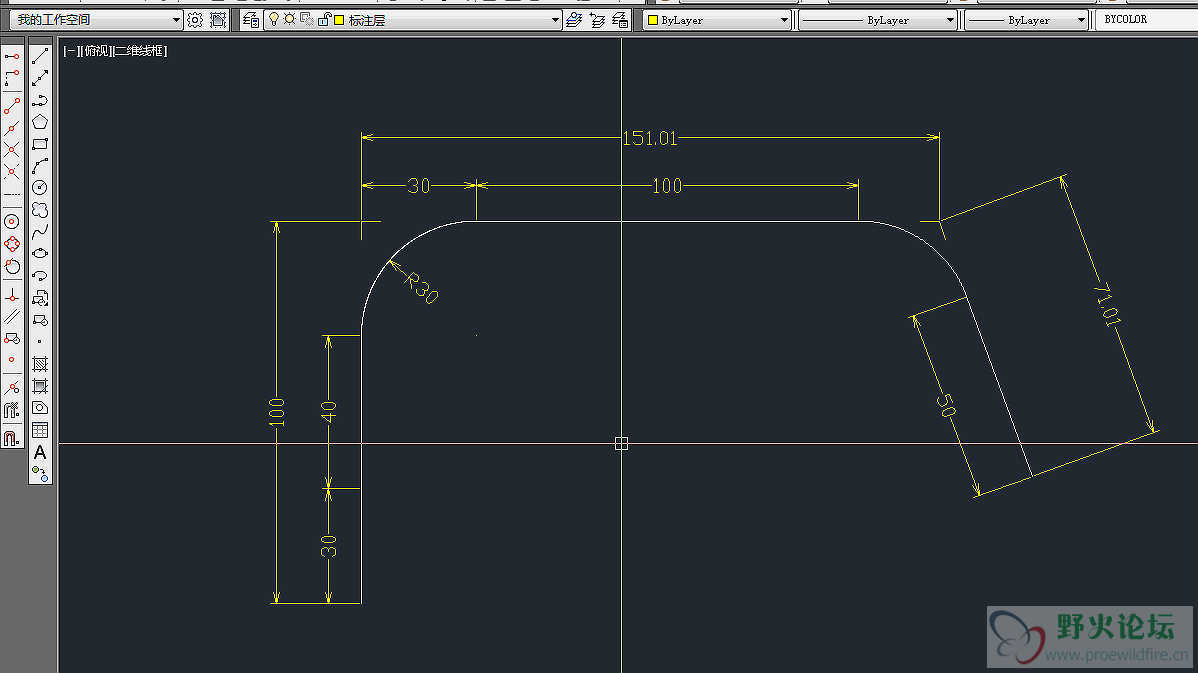

您好，我想问一个你这个151.01与71.01尺寸是怎么确定下来的，还有就是，我不懂为什么您这个管道是先创建一个拉伸平面，再创建管道，因为我现在只会利用几个点再画出管道，您能不能告诉我这个管道具体是怎么创建的？谢谢啦

ccyj619 · 发表于 2017-5-30 21:44

340047351 发表于 2017-5-30 12:27
我也来练习一下

您好，我刚又看了一下，终于知道您做那个平面的作用，但是还不太确定您那个151.01与71.01是怎么来的，是否是先画一个大概的尺寸，再经过测量修改。

340047351 · 发表于 2017-5-30 22:09

ccyj619 发表于 2017-5-30 21:44
您好，我刚又看了一下，终于知道您做那个平面的作用，但是还不太确定您那个151.01与71.01是怎么来的，是 ...

我按你的图在CAD取的数值

ccyj619 · 发表于 2017-5-30 22:23

340047351 发表于 2017-5-30 22:09
我按你的图在CAD取的数值

噢噢，原来是这样啊，谢谢您了

cy_sjd · 发表于 2018-1-12 16:22

读取各个拐点在坐标轴方向上的数值，建立坐标系，采用偏距坐标系方法建立基准点，再用管道命令做管道模型即可。

yuanbin20 · 发表于 2018-2-19 00:16

没有那么麻烦，可以直接在零件环境下绘制，极其简单的，上传prt可以参考

首先绘制如下草图，注意二处圆弧转换为构造线

然后拉伸为曲面，曲面拉伸深度为50

依次点选曲面边线上各顶点形成管道轨迹，在管道标识操作中设定管子外径20，厚度1
弯折半径30

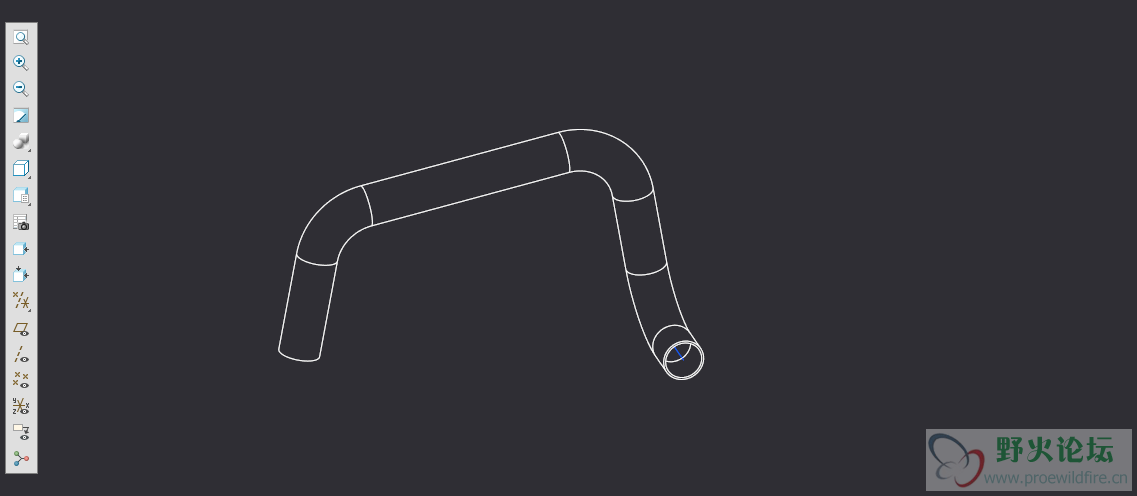

最终完成结果如下图
