求解图示曲线画法

cs1.5 · 发表于 2017-5-17 15:01

请教大神们图示中曲线的画法？

atgs · 发表于 2017-5-17 15:22

阿基米德螺旋线，基准曲线——来着方程，笛卡尔坐标
x=5 * (cos(t * 360 * 10)) + t * 360/PI * sin( t * 360 * 10 )
y=5 * (sin(t * 360 * 10)) - t * 360/PI * cos( t * 360 * 10 )
将方程复制进去，
前面的5表示起始半径，后面的10表示圈数

ylhejie · 发表于 2017-5-17 16:06

楼上的太牛了.

fuguangyi · 发表于 2017-5-17 20:34

本帖最后由 fuguangyi 于 2017-5-17 20:38 编辑

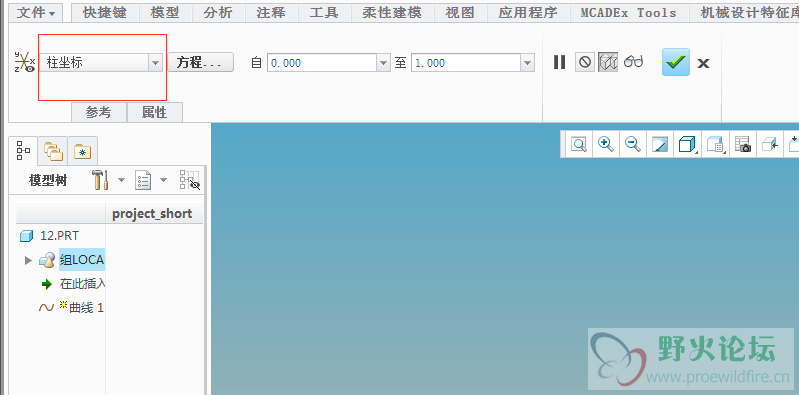

采用柱坐标，更好描述：

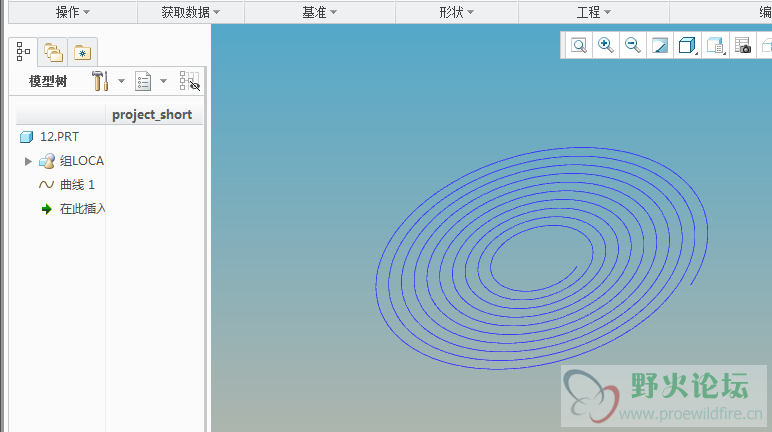

1、盘簧线方程
R0=30                               /*起始圆半径
N=10                                     /*圈数
DA=80                                 /*螺旋线最大外径
R=R0+(DA/2-R0)*T /*螺旋线半径方程
theta = t * 360*N /*螺旋线角度方程
Z=0                            /*Z方程

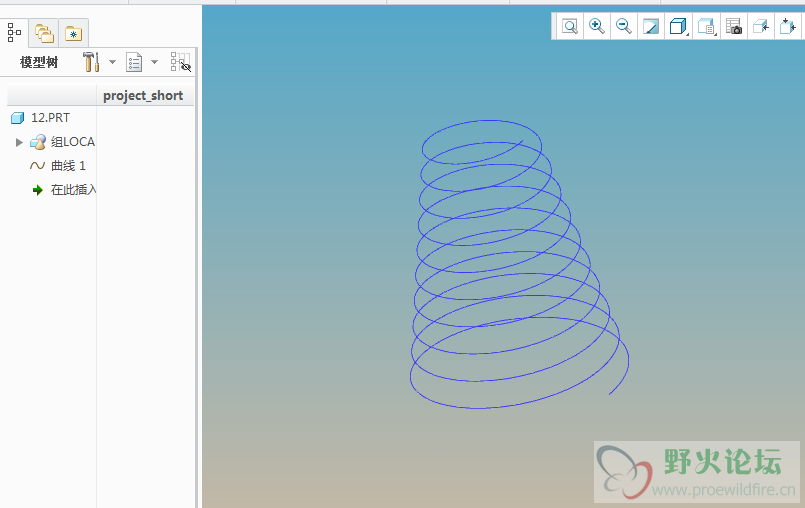

2、锥度弹簧线方程

R0=30                               /*起始圆半径
N=10                                     /*圈数
DA=80                                 /*螺旋线最大外径
R=R0+(DA/2-R0)*T /*螺旋线半径方程
theta = t * 360*N /*螺旋线角度方程
Z=100*t                            /*Z方程

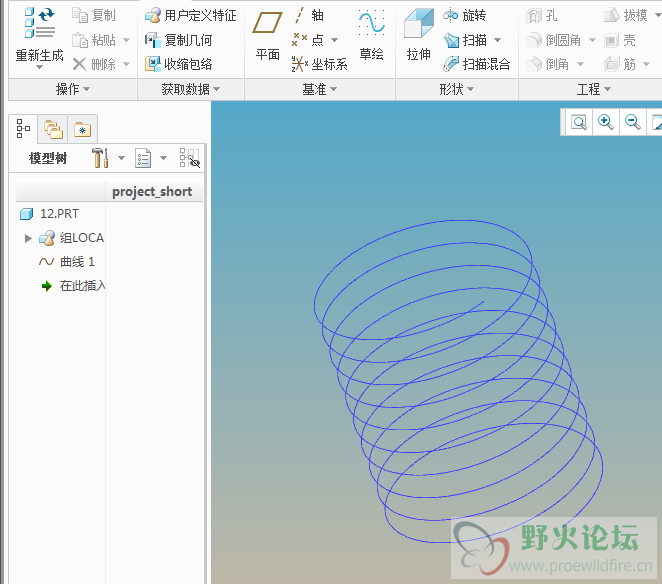

3、圆柱螺旋线方程

R0=20 /*起始圆半径
N=10 /*圈数
DA=80 /*螺旋线最大外径
R=DA/2 /*螺旋线半径方程
theta = t * 360*N /*螺旋线角度方程
Z=100*t /*Z方程

痴情的种子 · 发表于 2017-5-18 08:57

我都是直接画，不会公式

jmxicx · 发表于 2017-5-18 09:25

一般要求不高的我都是螺旋扫描曲面，再投影边线到平面上，螺旋角度为45度

wqvpw · 发表于 2017-5-18 09:43

fuguangyi 发表于 2017-5-17 20:34
采用柱坐标，更好描述：

讲解的好详细，厉害

fuguangyi · 发表于 2017-5-18 12:39

痴情的种子发表于 2017-5-18 08:57
我都是直接画，不会公式

这种螺旋线，你怎么直接画？

tzj · 发表于 2017-5-18 15:34

方程画特殊曲线比较快

cs1.5 · 发表于 2017-5-19 13:54

fuguangyi 发表于 2017-5-17 20:34
采用柱坐标，更好描述：

谢谢指导
