在pro/E工程图中怎么设置后,剖视位置(如A-A)添加箭头时不显示双点划线

rosehappy · 发表于 2008-10-30 20:30

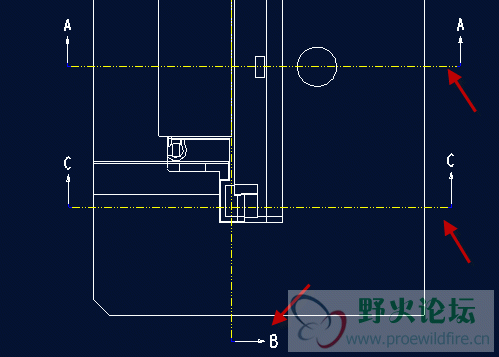

有谁知道在pro/E工程图中怎么设置后,在工程图中剖视位置(如A-A)添加箭头时不显示双点划线,即符合中国A-A剖切习惯

野火 · 发表于 2008-10-30 22:21

PROE 就是那样的，要不就只能自己画一个

huqy168 · 发表于 2008-10-30 22:54

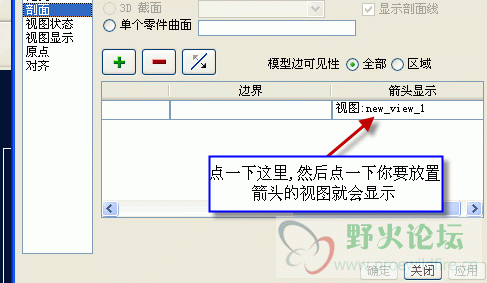

不知你说的是哪个视图,是不是画箭头的那个视图呢,如是画箭头的视图的话,它是自动显示的,要不就是你的线型比例不对,看不清楚

31358302 · 发表于 2008-11-1 10:09

有点画线本来就是符合国标的，没什么不对
尤其在阶梯、展开剖的时候，就更加需要了

31358302 · 发表于 2008-11-1 10:12

剖面线线型推荐使用（点划线）
cutting_line       std_iso
                           std_din
                           std_iso

[ 本帖最后由 31358302 于 2008-11-1 10:14 编辑 ]

xinyatony · 发表于 2011-6-1 12:50

嗨嗨啊hi阿海hi啊

wangpeng840110 · 发表于 2011-6-28 17:50

draw_models_read_only设置成No
确定绘图更改是否导致模型中设计上的更改。

缺省和可用设置
no* - 绘图模型文件不是只读式的，可用的绘图更改将导致模型中的设计更改。

yes - 绘图模型文件是只读式的。不能向视图中添加从动尺寸、几何公差、或类似项目。

cosmetic_only - 绘图模型文件是只读的。可以添加从动尺寸、几何公差、剖面和分解状态，但是，这些不会在模型中引起设计变更。

xiaolaogong · 发表于 2011-8-22 10:50

回3楼版主的：
我在网上搜了很多资料，都说是可以插入断点来消除中间线段的，不管是设置的点划线还是双点划线..

回4楼的：
国标规定是不带中间的线条的...

xiaolaogong · 发表于 2011-8-22 10:52

http://www.proewildfire.cn/forum ... A%D3%2B%BC%FD%CD%B7，
这个貌似在WF5.0中不能实现....
还请高手支招

chowchun · 发表于 2011-8-28 20:55

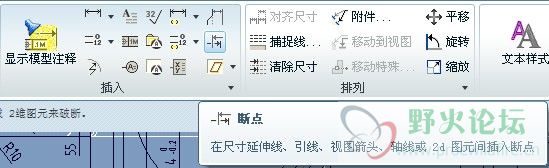

proe5.0也是可以实现的。用下图的按钮工具
