请教大家这个怎么弄，截面矩形的高度将其设置到参考曲线

wqbo718 · 发表于 2016-11-4 11:55

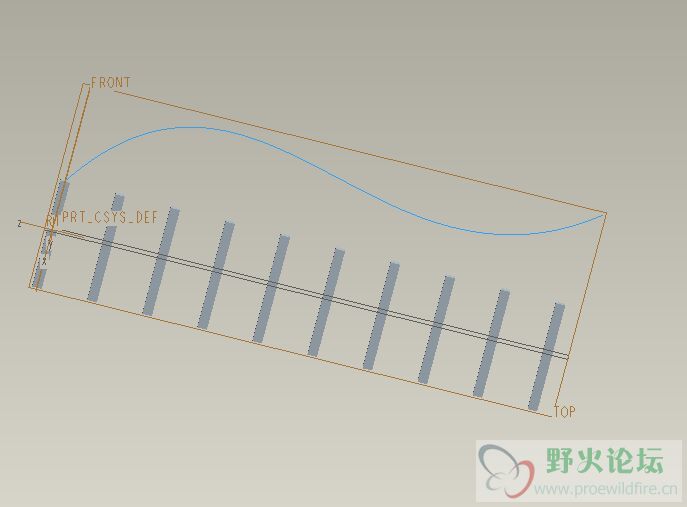

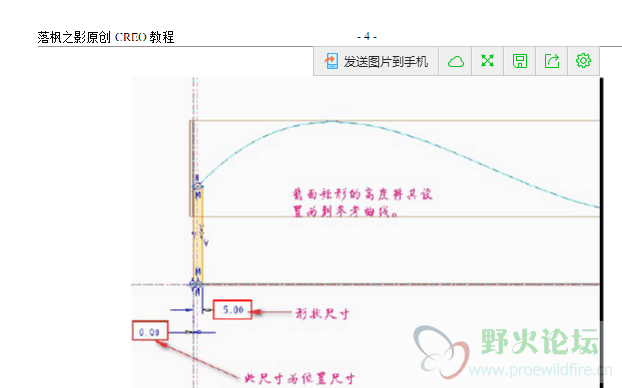

图上所给的“截面矩形的高度将其设置到参考曲线”应该怎么弄，我现在的是proe5.0。

ffanzunyu · 发表于 2016-11-4 12:34

你阵列的方法是用什么？

ffanzunyu · 发表于 2016-11-4 12:35

我怎么上传不了图片？
试试尺寸阵列，不用方向阵列。

wqbo718 · 发表于 2016-11-4 12:47

ffanzunyu 发表于 2016-11-4 12:34
你阵列的方法是用什么？

尺寸阵列啊

ffanzunyu · 发表于 2016-11-4 13:06

我怎么上传不了图片？
试试尺寸阵列，不用方向阵列。

ffanzunyu · 发表于 2016-11-4 13:07

我用尺寸阵列是可以的。可惜上传不了图片

liurunxing · 发表于 2016-11-4 13:15

最关键的是，
草绘时的矩形的上面的顶点
要约束其落在曲线上。

wqbo718 · 发表于 2016-11-4 13:19

ffanzunyu 发表于 2016-11-4 13:07
我用尺寸阵列是可以的。可惜上传不了图片

怎么做的呢，我先用草绘画一条样条曲线，然后在草绘一个矩形在拉伸，到样条曲线的顶点，再然后就尺寸阵列还是出不来，估计是我的操作不对。

atgs · 发表于 2016-11-4 13:35

你矩形点是不是落到曲线端点上去了？端点是不会随曲线变化的，曲线上要打一个点，曲线上的点才是阵列尺寸那样才会成功

zjdygdcq · 发表于 2016-11-4 14:57

一：画一条曲线

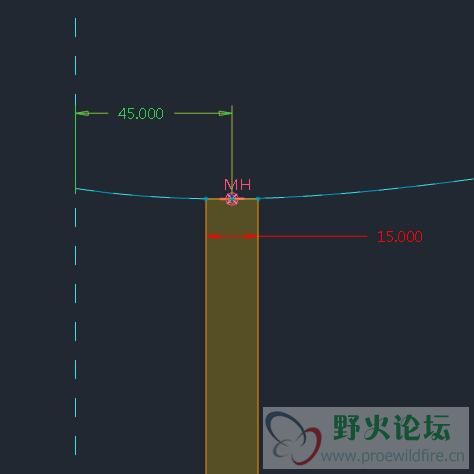

二：进入拉伸实体，把上一步的曲线选为参考后再在曲线上创建一个点，并标注点的距离，再画特征截面，把截面想要跟随曲线走的位置约束到曲线上的点
三：陈列选择曲线上点的尺寸作为驱动尺寸就可陈列出来
