求高手指点装配中遇到的一个小问题

向荣 · 发表于 2016-10-8 14:54

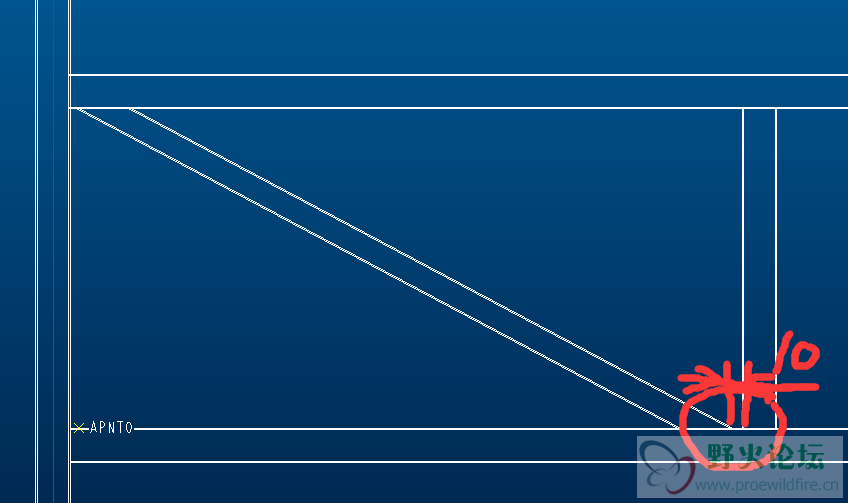

如图中画圈的斜撑，安装时要求距离竖着的支柱10mm，这个约束该怎么弄

a199 · 发表于 2016-10-8 15:29

本帖最后由 a199 于 2016-10-8 15:39 编辑

这个用框架，一步解决,或者在斜面处建立一平面，让其与垂直面距离约束

向荣 · 发表于 2016-10-8 15:45

a199 发表于 2016-10-8 15:29
这个用框架，一步解决,或者在斜面处建立一平面，让其与垂直面距离约束

用框架详细步骤能说下吗

暗菩提 · 发表于 2016-10-8 16:36

不用这么复杂吧，把尖角的边与那个面约束为距离10mm，小斜面与底面重合，图中看到的面与框上的面重合就完全约束了。装配约束很多都是要想像三坐标的，以你这个图为例，这个图面是XY平面，看的方向上前后为Z方向，尖角的边与那个面约束为距离10mm就是确定了X轴方向的位置，小斜面与底面重合就是确定了Y轴方向的位置，图中看到的面与框上的面重合就是确定了Z轴方向的位置，就完全定义了。
