CREO3.0族表详解

wu742936823 · 发表于 2016-5-28 12:08

个人觉得CREO3.0的族表和野火版并无太大区别，我总结了创建族表的4中方法，组合使用这几种方法应该能满足大部分的需求了。
以轴承座和轴的配合为例来说明族表的创建方法。模型为简单建模，能说明问题即可。
假设现在我有一个轴和轴承座的配合了，现在我想将轴与轴承座处配合的直径减小，轴中间的键槽去掉。轴承座换成另一种的轴承座。
族表方法一、利用尺寸、特征建模。目前大部分的教程都是讲的这种方法，因此这种方法这里将简述

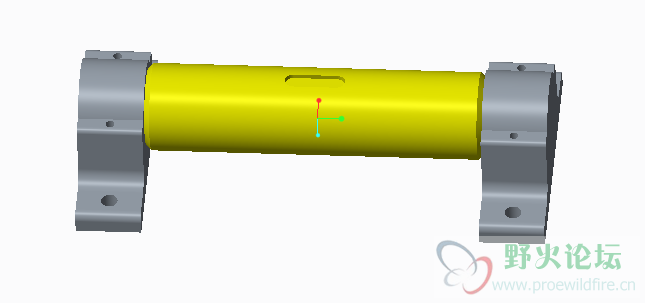

轴族表1

轴族表2

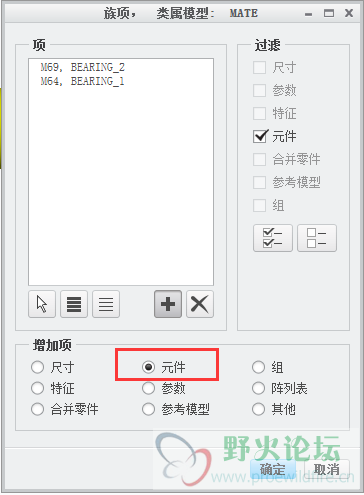

族表方法二、利用隐含创建族表，在装配体里，将目标轴承座也装配进去，将其隐含，在树过滤器里打钩“隐含的对象”，使其在树列里能显示出来，方便我们建族表时选择。在族表的“增加项”里我们点元件，将目标轴承座和被替换的轴承座都选上。在族表的列里利用Y和N就可以控制使用哪个轴承座了。这里我们只用这种方法替换其中一个轴承座，另一个用另一种方法做。

族表方法三、利用零件里的族表替换做装配体的族表
方法一我们做了轴的族表，在装配体里，我们将轴也选上作为族表的一列，选中这列的一个单元格，点工具-替换方法-族成员，就可以选择方法一创建的族表了。

族表方法四、利用互换组件来创建族表

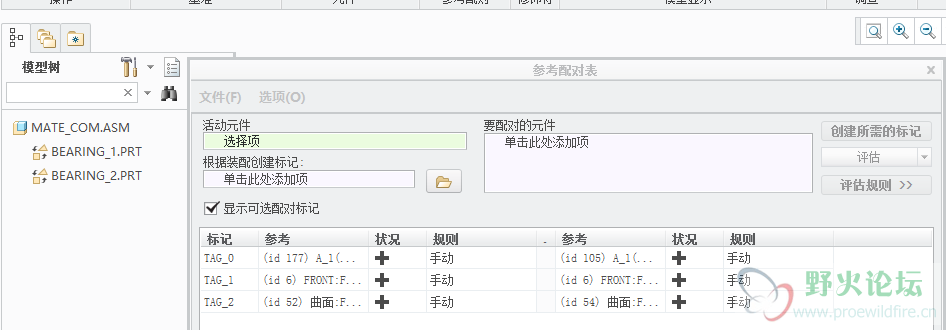

可以看到，我们两个轴承座差别较大，除了方法三之外，我们还可以利用互换组件的方法来创建族表。方法为首先先创建一个互换组件，将要目标轴承座和要被替换的轴承座一一按照装配体的装配面装配好保存，然后在族表里将这个轴承座作为一个列，点击工具-替换方法-互换组件，就可以选择我们创建的互换组件了，见下图

互换1

互换2

互换3

完成之后点校验族的实例，成功！

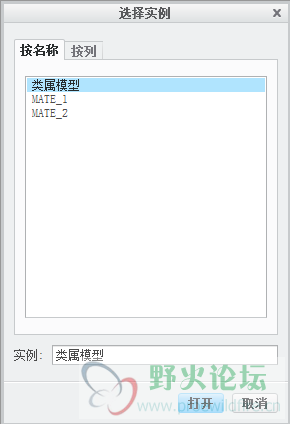

打开mate之后会出现如下菜单

打开族表1

点mate1，即是我们没被替换的装配

打开族表2

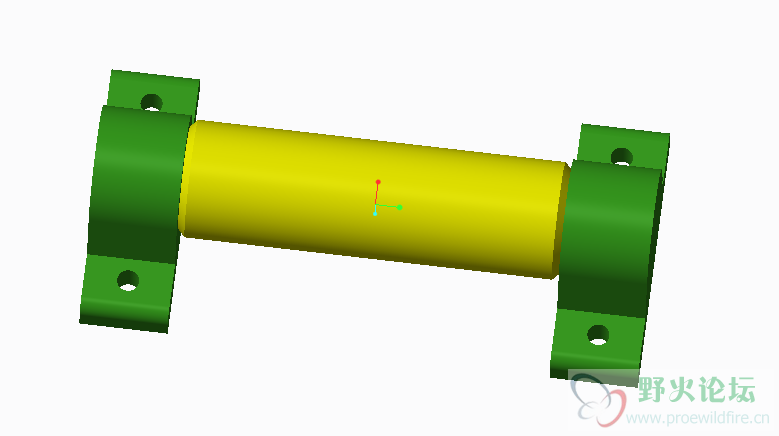

点mate2，就是我们替换过的装配，可以看到轴承座和轴都被替换了

打开族表3

通过这四种族表的配合使用，以及建立子层族表，就可以实现利用族表控制所有模型的目的，比如总装配都用mate命名，在一个项目里不管有多少模型只要找到mate文件就可以找到所有的文件了。方便我们及同事的查看和管理，你会发现族表的功能很强大。这里详细说下方法四，互换组件的族表方法，因为这种方法可以方便的完成非关联装配问题，即使模型的差异很大也可以建立族表，而这种方法在论坛里资料较少。
互换组件方法的使用场合为，当一个总装配体的一个子装配需要换成另一个装配体的时候，而且两者差异较大，已无法通过尺寸、特征的修改来互换的时候，也就是需要重新建模了，而且我想用族表来控制这些模型，我做一个项目总装配希望只有一个以方便我们管理，这个时候我们考虑用互换组件的方法了。我们可以理解为互换组件的方法就是将一个零件或者部件替换掉为另一个零部件。使用这种方法需要注意的是，替换和被替换的零部件在总装配里的装配面要保持一致，否则会出现问题。结合轴承座的例子，详细讲下互换组件方法创建族表。

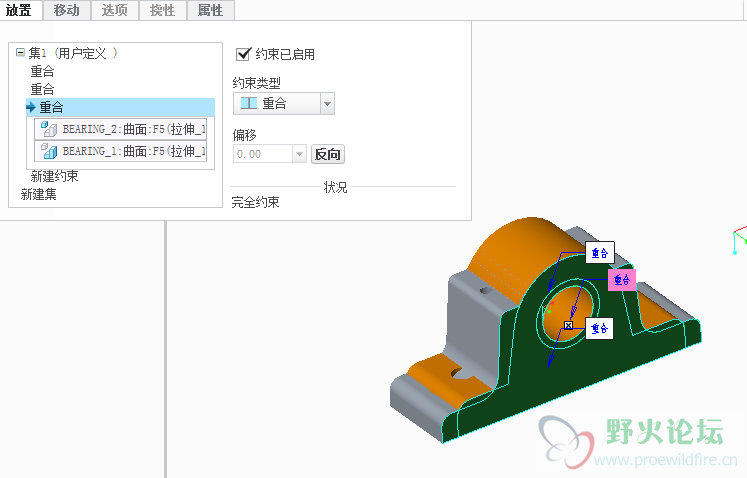

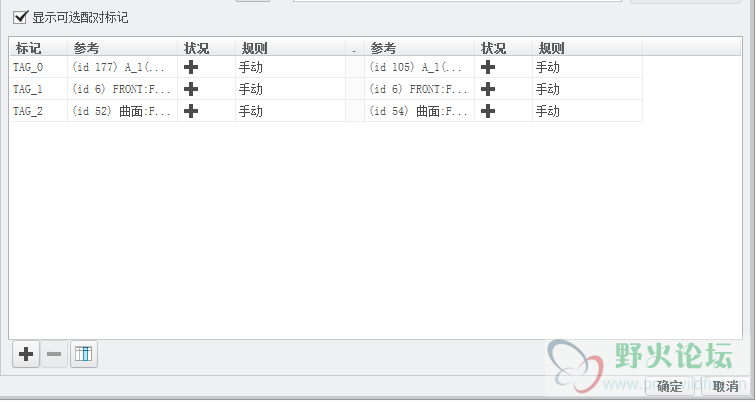

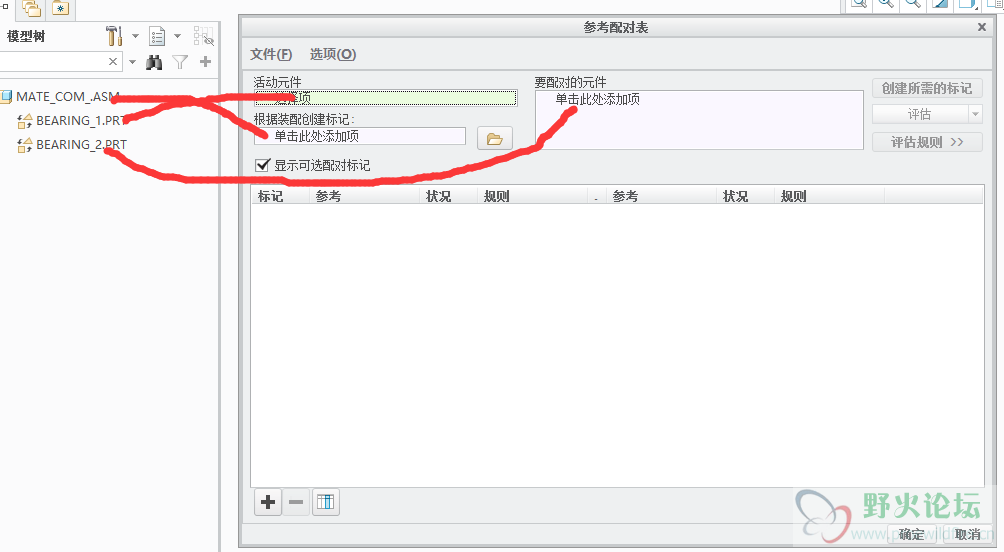

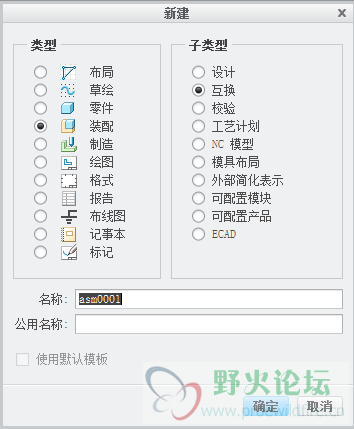

1楼里的方法四里已经有新建互换组件了，注意在右边子类型里要选择“互换”，命名为mate_com打开后是这样的

互换组件1
