蜕变猪猡 发表于 2016-7-13 11:57
按楼主第五的文字描述是画不出来相等边的菱边的，要配才可以

第四步下面图中的尺寸：25就是边的长度，装配确保了六边形长度一致，“随便”一词是相对于上面作图中考虑约束问题而言的，当然不是绝对随便，绝对随便还可以在纸上画一条。

5518ZQH

分享的很细心，赞一个

蜕变猪猡

请教一下，25的边长，第四步是如何控制的呢？自由曲线连接的长度的不好控制，请指教，谢谢！

机器人

蜕变猪猡 发表于 2016-7-18 20:07
请教一下，25的边长，第四步是如何控制的呢？自由曲线连接的长度的不好控制，请指教，谢谢！

装配法，新建零件并草绘一条长度25的直线，然后装配即可

机器人

蜕变猪猡 发表于 2016-7-18 20:07
请教一下，25的边长，第四步是如何控制的呢？自由曲线连接的长度的不好控制，请指教，谢谢！

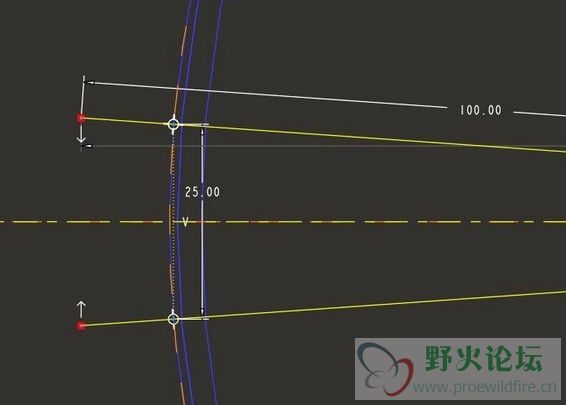

第四步，直接标注直线与圆弧交点的竖直高度就行

蜕变猪猡

装配法，如何定点？

蜕变猪猡

直线与圆弧的交点？基准呢？

蜕变猪猡

没有别的意思，只想搞清楚它的画法。直线与圆弧的交点，因为存在角度的误差，25这个尺寸并不好保证。

机器人

蜕变猪猡 发表于 2016-7-19 20:09
没有别的意思，只想搞清楚它的画法。直线与圆弧的交点，因为存在角度的误差，25这个尺寸并不好保证。

这里不是手把手教学，已经说的很清楚了，很容易做出来的东西，你偏说不容易，那我也没办法，毕竟如果不会用proe,连新建文件都困难，主要靠自己去摸索，去思考，学问学问，有学有问，有问有学

机器人

蜕变猪猡 发表于 2016-7-19 20:09
没有别的意思，只想搞清楚它的画法。直线与圆弧的交点，因为存在角度的误差，25这个尺寸并不好保证。

上下对称，无角度偏差，前面的测量结果也显示了，全是25，施主，我只能帮你到这里了
