圆形橡胶圈挠性装配——提供思路

mostpowerman · 发表于 2015-12-9 16:55

新手可学习：基本的proe函数运用及挠性装配。
看见以前的求助帖没人回答，就此答疑。

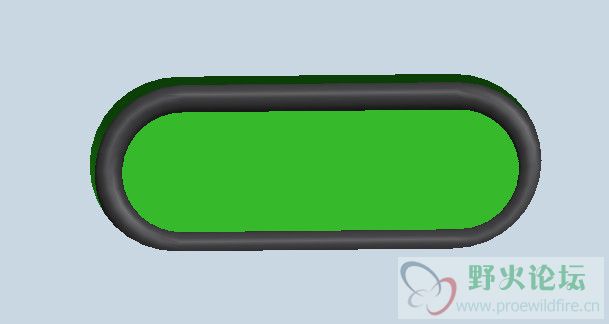

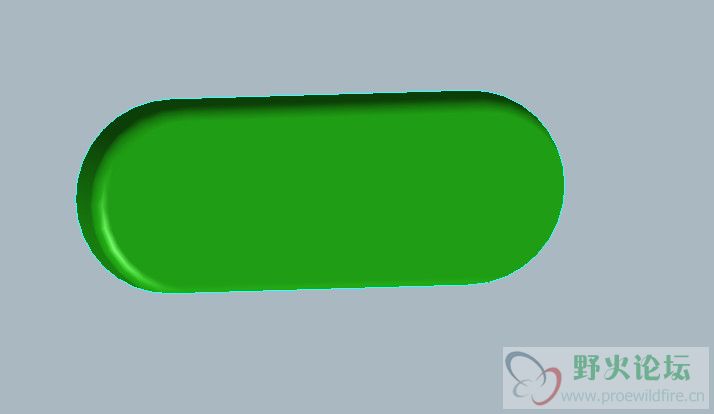

上图：

如果对你有帮助，或有好的建议请留言！发帖不易

度盘：http://pan.baidu.com/s/1c1rh3W0
密码：g384

应网友需要，附上简易教程，其实都是基础的东西。

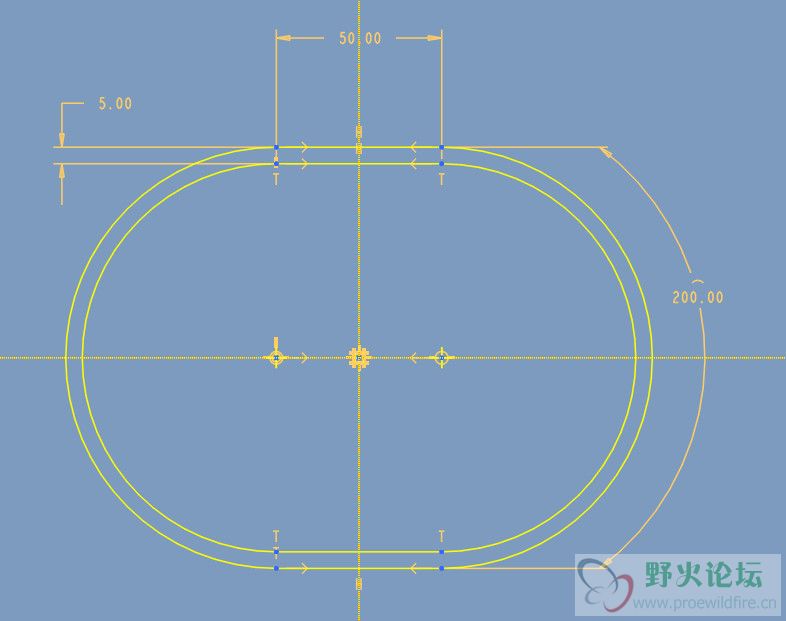

第一步：画两个同心长腰圆，随便设定间距、直线长、圆弧长。

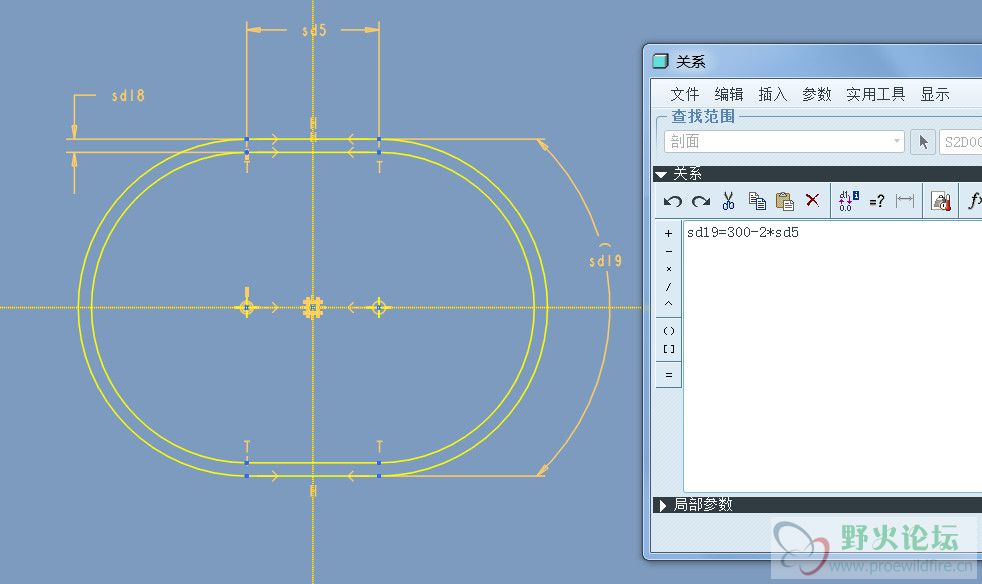

第二步：设定尺寸关系式，注意sd19必需要是弧长，300是我随便自定义的总周长。

第三步：将直线长改为0.01，即使要出工程图，0.01的精度基本可以忽略，所以现在的草绘基本可以定义为圆形。

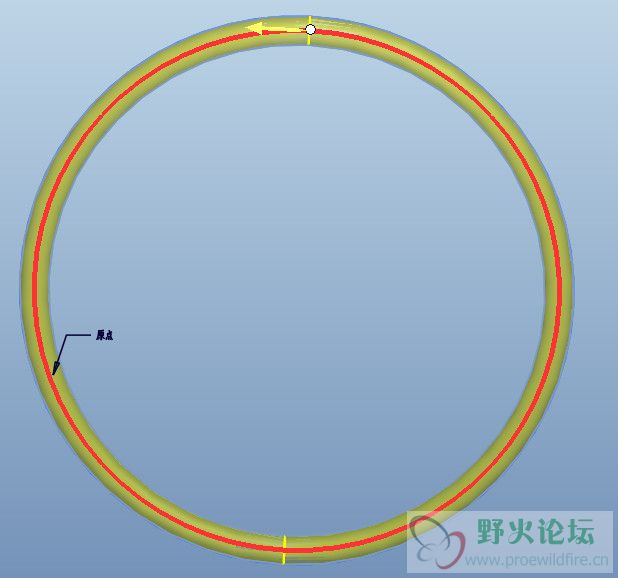

第四步：按草绘内圈扫略或扫描，截面半径对应草绘间距，这里我设的是5mm。

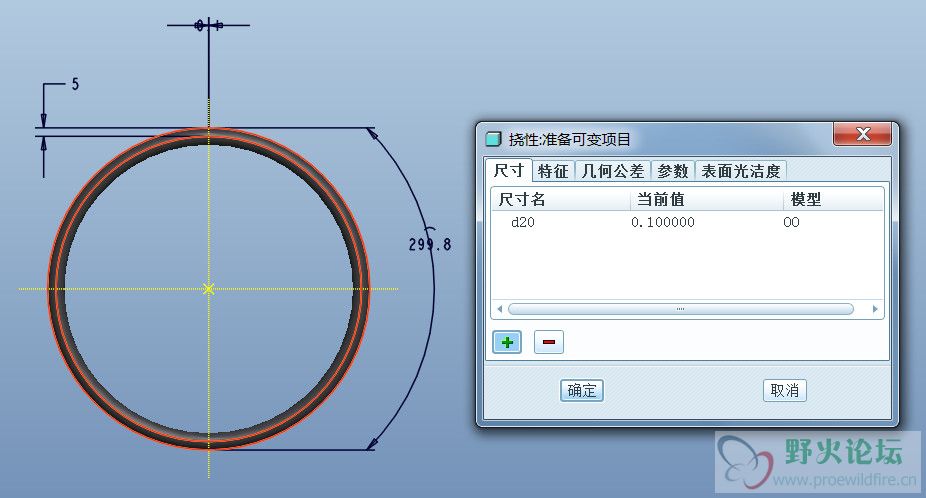

第五步：点击文件——属性——工具下面第一个就是挠性——更改，在模型树上点击草绘，三维上会显示出尺寸，点击0.01，确定。

第六步：打开另外一个文件，对长腰型槽进行设置，根据实际情况而定，只要保证总周长与橡胶圈一致。

第七步：新建组件，先插入槽，再插入橡胶圈，插入橡胶圈时会提示是否挠性化，选”是“。最后根据要求改变参数，完成后保存。

此种做法的好处是：组件中显示的橡胶圈是想要的形状，单独打开橡胶圈零件是圆形，且不影响出工程图。
至此教程完毕，谢谢！
