    [原创] 简单实体特征做曲面方法

    [复制链接]
    jiandanai

    16

    主题

    403

    回帖

    15

    威望

    高工

    积分
    503
    发表于 2015-12-8 15:14 | 显示全部楼层 |阅读模式
    本帖最后由 jiandanai 于 2015-12-8 15:45 编辑

    [free][/free]原题：www.proewildfire.cn/forum.php?mod=viewthread&tid=131878

    做这个教程的目的是告诉大家：不要随便碰到一个曲面都去造型，其实也可以通过简答的实体特征得到。。这样可能更加符合原来的设计意图，更加容易修改。。。
    教程如下：
    游客，如果您要查看本帖隐藏内容请回复


    实体特征

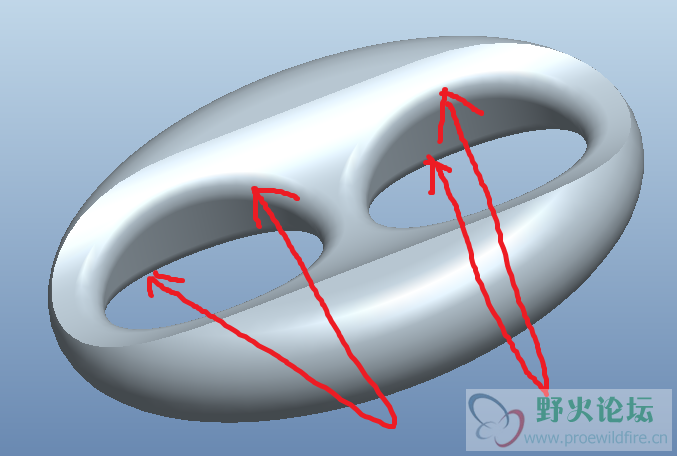

    一拿到这个造型，大家可能一想就是用曲面造型。。其实这个简单的曲面可以用简单的实体特征就能完成。

    一拿到这个造型，大家可能一想就是用曲面造型。。其实这个简单的曲面可以用简单的实体特征就能完成。

    首先拉伸一个椭圆，高度是15

    首先拉伸一个椭圆，高度是15

    外边缘倒圆角，上下两边R6

    外边缘倒圆角，上下两边R6

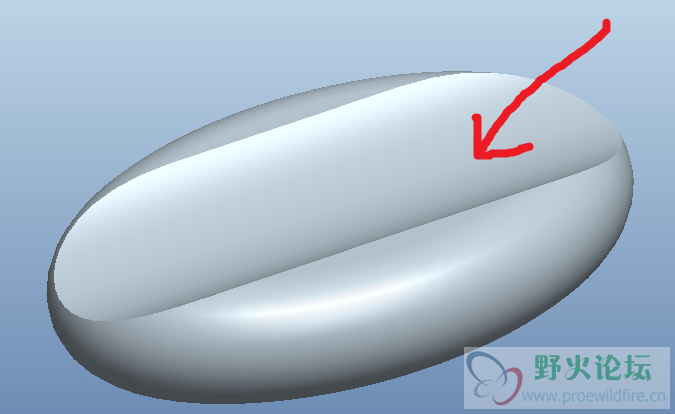

    中间拉伸切除成一个凹槽

    中间拉伸切除成一个凹槽

    拉伸切除两个椭圆

    拉伸切除两个椭圆

    椭圆边沿倒圆角R6，共4处

    椭圆边沿倒圆角R6，共4处

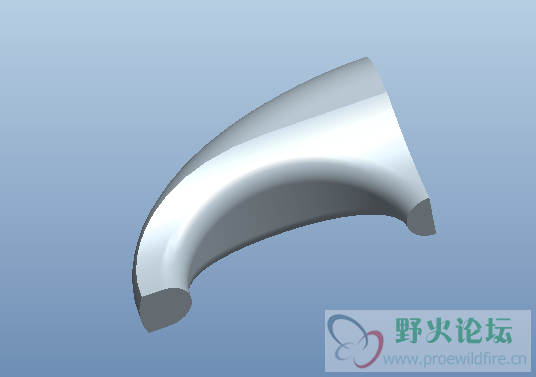

    接下来就是倒变半径圆角，由于可变半径会失败，所以将模型切除成1/4.。否则接下来变半径倒圆角会失败

    接下来就是倒变半径圆角，由于可变半径会失败，所以将模型切除成1/4.。否则接下来变半径倒圆角会失败

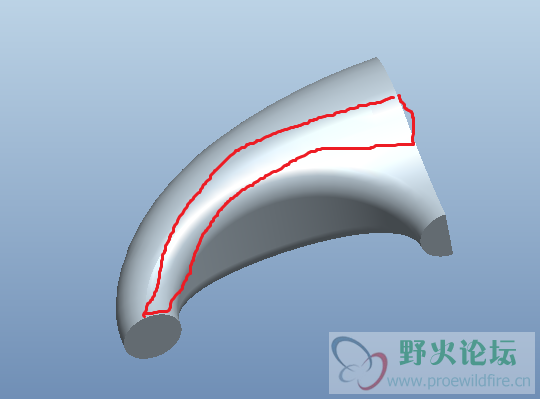

    红色区域倒圆角R6-R15

    红色区域倒圆角R6-R15

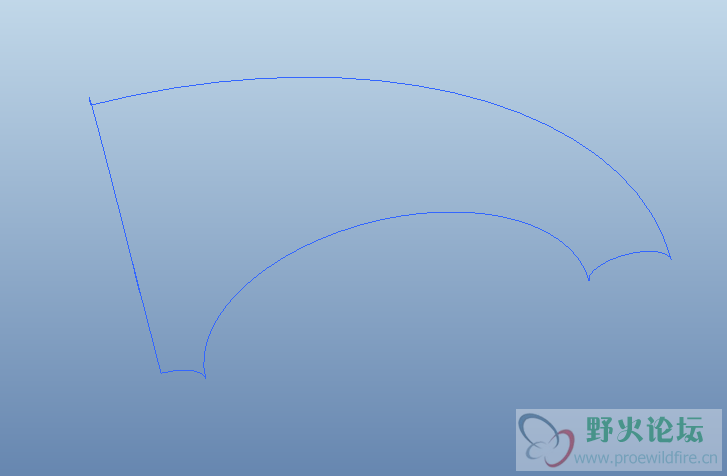

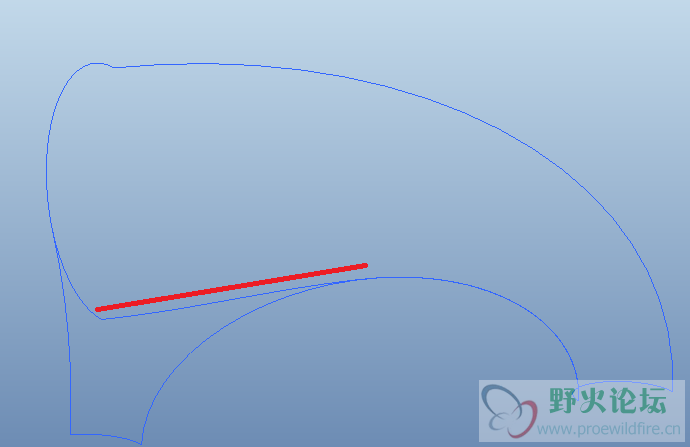

    接下来讲讲用造型的方法如何构面，这个是原作者画的原始的曲线

    接下来讲讲用造型的方法如何构面，这个是原作者画的原始的曲线

    这这个圆延伸，变成一个半圆

    这这个圆延伸，变成一个半圆

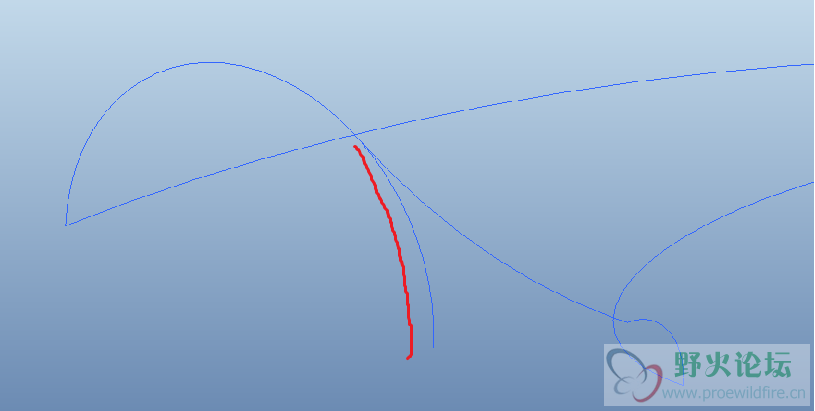

    画一天辅助线，一段要相切哦

    画一天辅助线，一段要相切哦

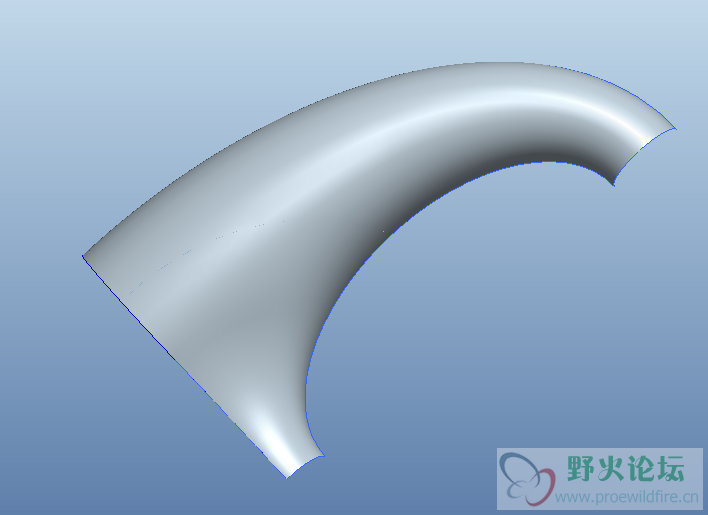

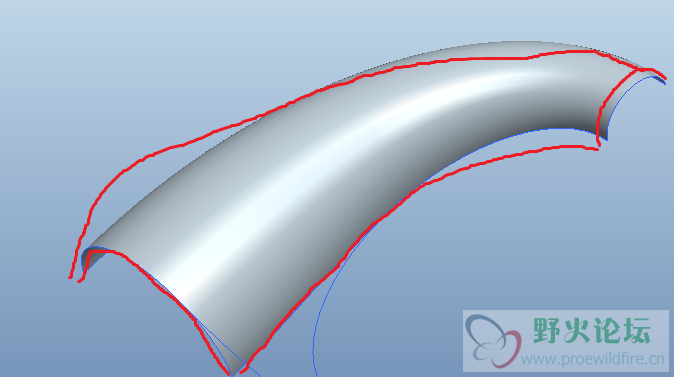

    构造4边面

    构造4边面

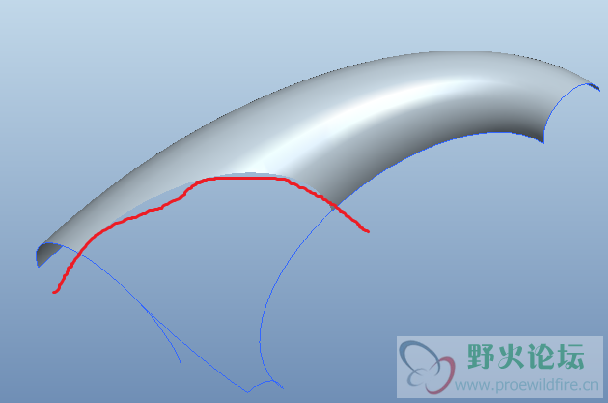

    切除面，

    切除面，

    补面。。。接下来就是合并镜像的操作了 ，就不多说了啰嗦完了 ，也不知道怎么设置回复隐藏帖子的内容，大家 ...

    补面。。。接下来就是合并镜像的操作了 ，就不多说了啰嗦完了 ，也不知道怎么设置回复隐藏帖子的内容，大家 ...

    曲面特征造型.rar

    75.86 KB, 下载次数: 52

    售价: 2 金钱  [记录]

    实体特征造型法.rar

    74.79 KB, 下载次数: 48

    售价: 2 金钱  [记录]

    评分

    参与人数 1威望 +3 金钱 +10 收起 理由
    野火 + 3 + 10 原创内容

    查看全部评分
