求权威鉴定图纸是否有问题

马云 · 发表于 2015-11-17 11:48

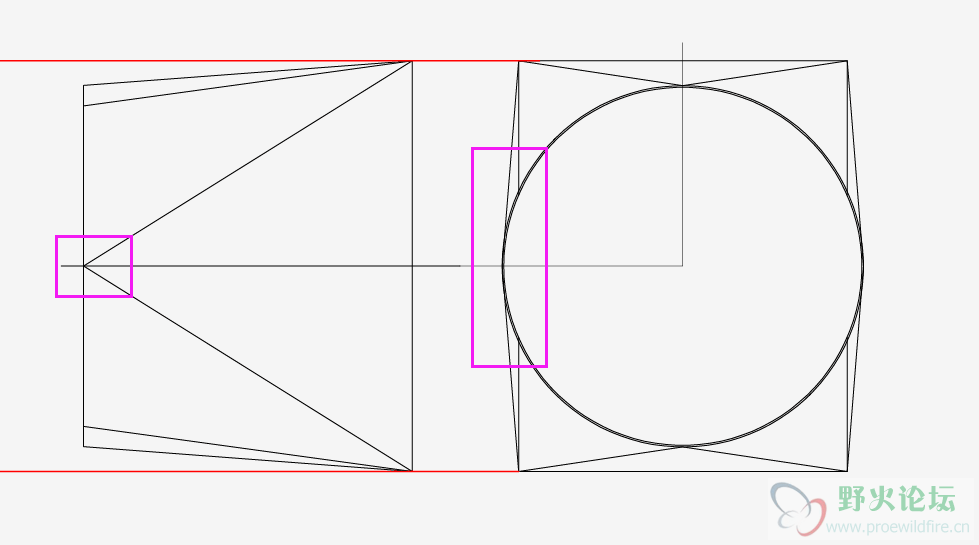

求权威鉴定图纸是否有问题，两个视图能不能对上（紫色框处).


xinghaomicheng · 发表于 2015-11-17 12:58

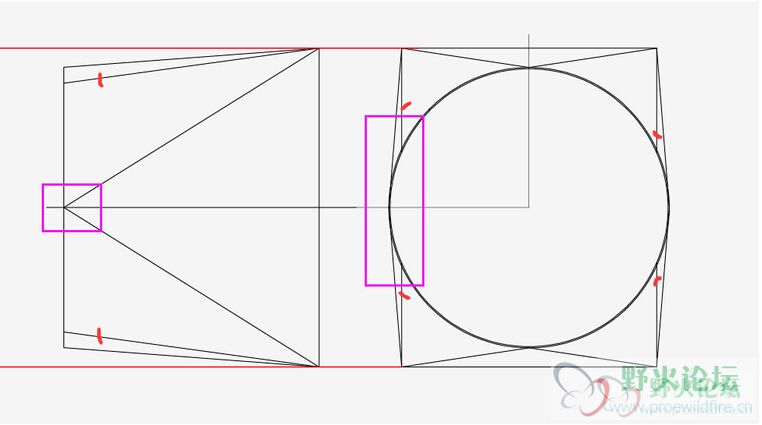

我觉得标了红色的线应该是没有的猜对吧

qwerabcd · 发表于 2015-11-17 13:41

应该这样

马云 · 发表于 2015-11-17 14:23

qwerabcd 发表于 2015-11-17 13:41
应该这样

嗯，你应该说对了，视图画反了

马云 · 发表于 2015-11-17 14:23

xinghaomicheng 发表于 2015-11-17 12:58
我觉得标了红色的线应该是没有的猜对吧

嗯，没有的

wwwzxr · 发表于 2015-11-17 15:55

群里高手云集
