这个轮毂怎么建模

shajiaqi2012 · 发表于 2015-11-2 15:51

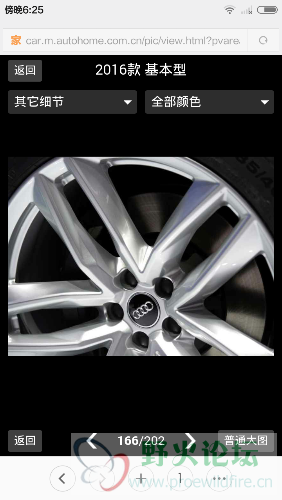

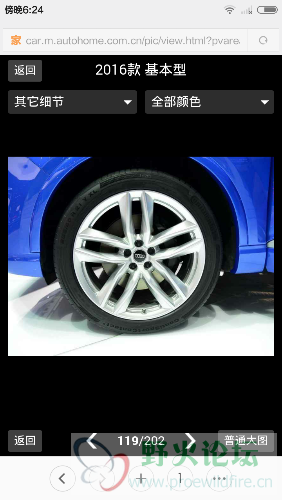

这个轮毂怎么建模

xinghaomicheng · 发表于 2015-11-2 17:01

无图无真相

shajiaqi2012 · 发表于 2015-11-2 18:25


shajiaqi2012 · 发表于 2015-11-2 18:26


shajiaqi2012 · 发表于 2015-11-2 20:06

坐等高手

chenbr1988 · 发表于 2015-11-3 00:37

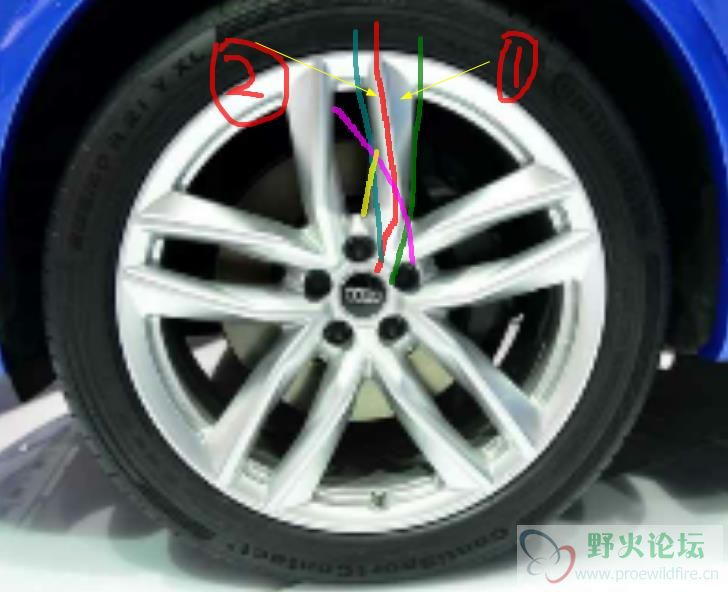

这几条轮廓线在平面上先搞出来。

构建个空间曲面1把红色线投影上去。

然后扫描出1和2曲面。

2曲面那个粉色线切掉（是叫粉色？），然后用黄色线补起来。

然后把空间曲面1偏移下去一些距离，把构建出来的曲面切除，再补出圆角。

最后就是镜像之类的，切切补补。

uia420126 · 发表于 2015-11-3 08:06

造个型出来呗

shajiaqi2012 · 发表于 2015-11-3 11:30

不是很明白

shajiaqi2012 · 发表于 2015-11-3 11:42

主要就一个单位体，拧的像麻花，不知道这块怎么处理。

Miya · 发表于 2015-11-5 19:22

赞赞赞、赞赞赞赞
