proe工程图求解

DamonDawson · 发表于 2015-10-18 12:40

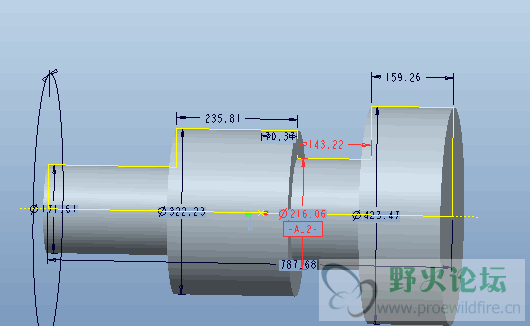

做了一个轴的表面基准我是用在尺寸上的。。结果零件图上出现3D尺寸怎么删除。。是不是我做基准方法不对。。求教

DamonDawson · 发表于 2015-10-18 14:13

没人知道吗

sdgdjgb · 发表于 2015-10-18 14:42

本帖最后由 sdgdjgb 于 2015-10-18 14:50 编辑

注释关闭

HWQ868 · 发表于 2015-10-18 14:43

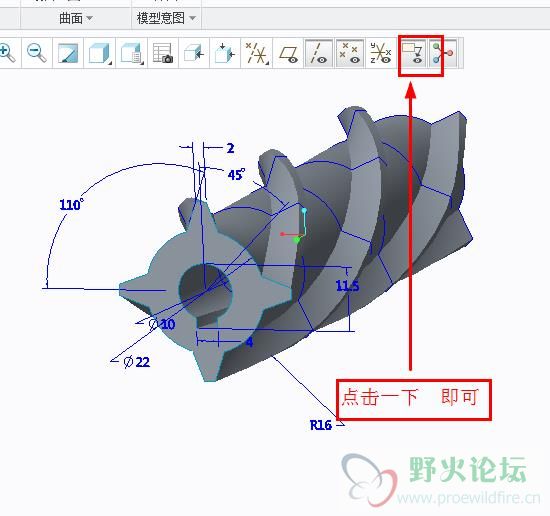

不是很清楚你的问题，不过尺寸这个标注的显示可以用模型树里面的注释来控制

DamonDawson · 发表于 2015-10-18 16:21

HWQ868 发表于 2015-10-18 14:43
不是很清楚你的问题，不过尺寸这个标注的显示可以用模型树里面的注释来控制

你这个页面在哪？其实我想在轴表面建立基准不知道你们常怎么做的

HWQ868 · 发表于 2015-10-18 16:47

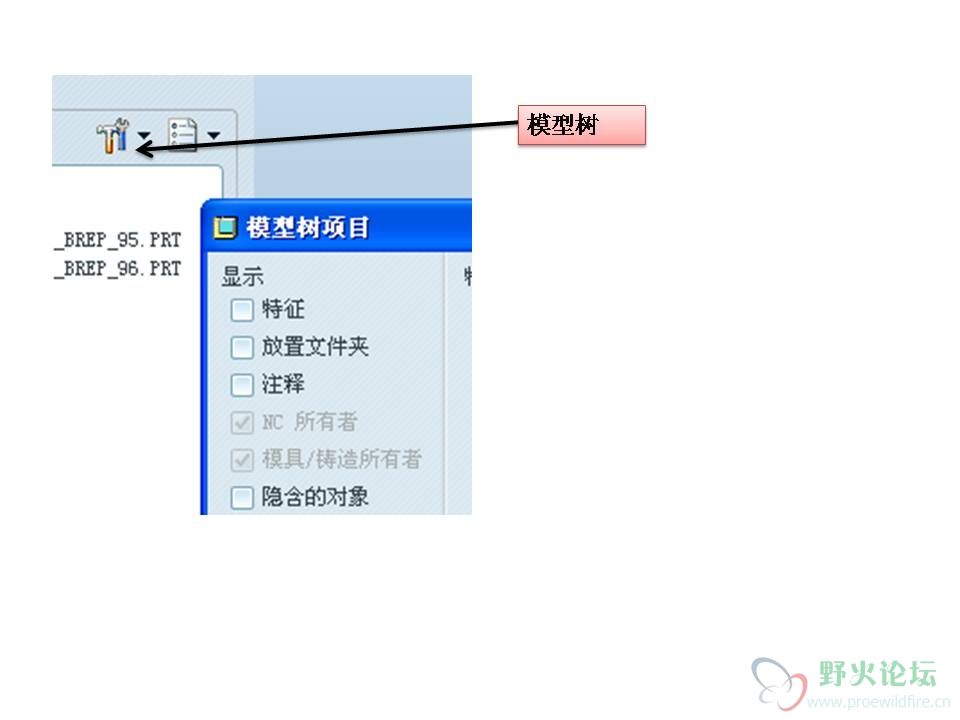

在模型树里面，其实和3楼所指的那个符号是等效的。在轴上面建基准是什么意思？建基准面吗？

DamonDawson · 发表于 2015-10-18 17:00

HWQ868 发表于 2015-10-18 16:47
在模型树里面，其实和3楼所指的那个符号是等效的。在轴上面建基准是什么意思？建基准面吗？

比如建立同轴度要在轴表面建立基准。。你们经常怎么做的

HWQ868 · 发表于 2015-10-18 17:36

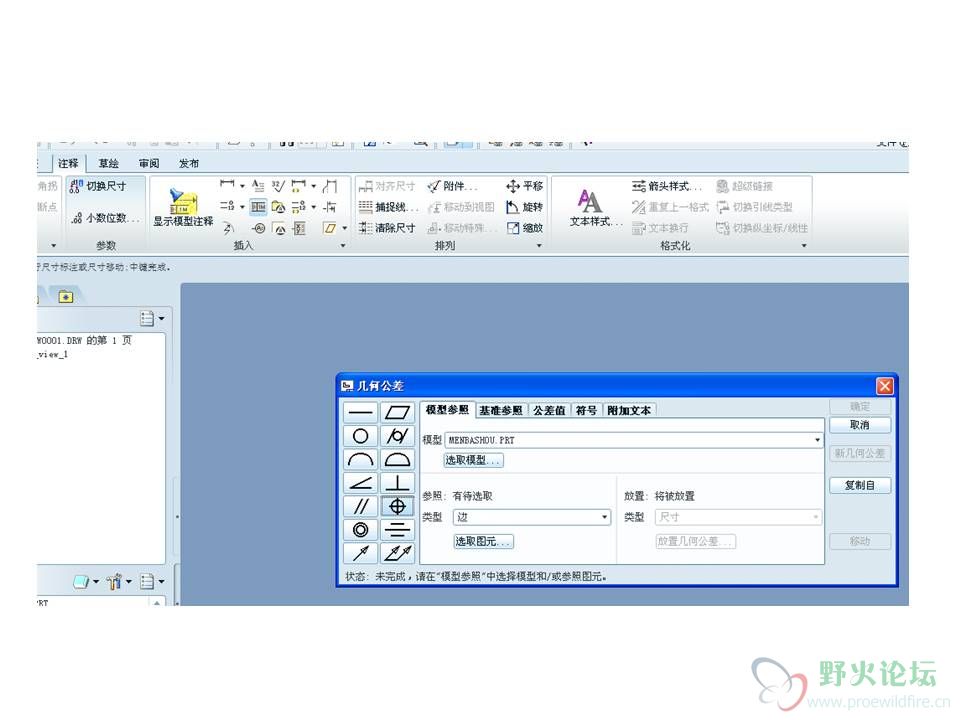

定义同轴度属公差范畴，我是在2D里面标注的，如下图片，没有在3D零件里做的。

Senna · 发表于 2015-10-18 18:05

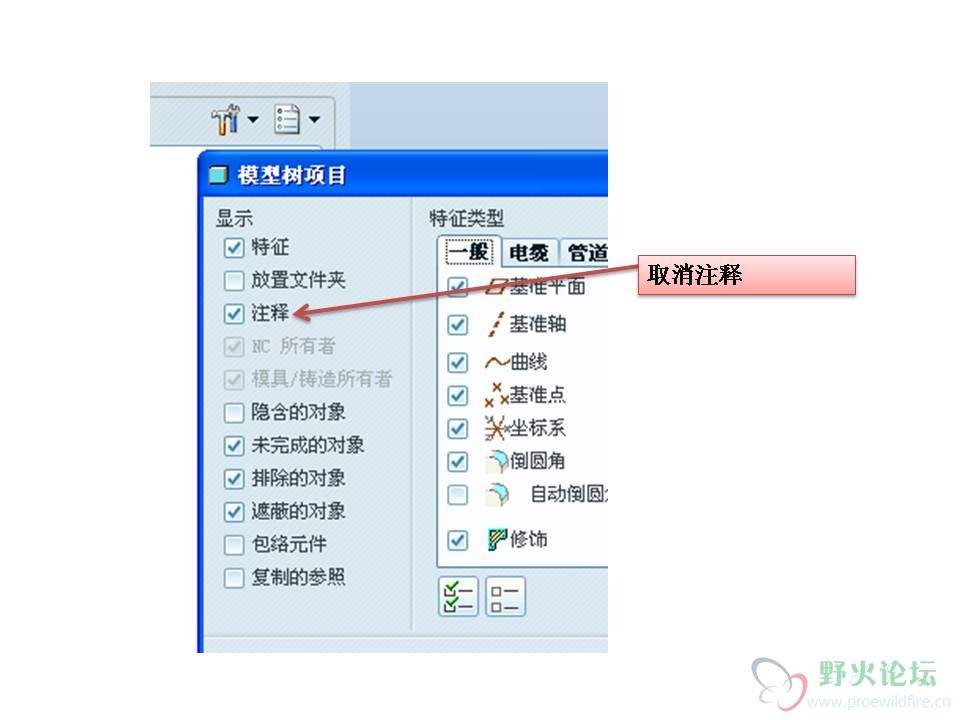

无意中打开了注释图标吧？

DamonDawson · 发表于 2015-10-18 18:06

HWQ868 发表于 2015-10-18 17:36
定义同轴度属公差范畴，我是在2D里面标注的，如下图片，没有在3D零件里做的。

那你2个基准怎么做的
