这个是proe creo 2.0 工程图模块的bug么？

haibinpro

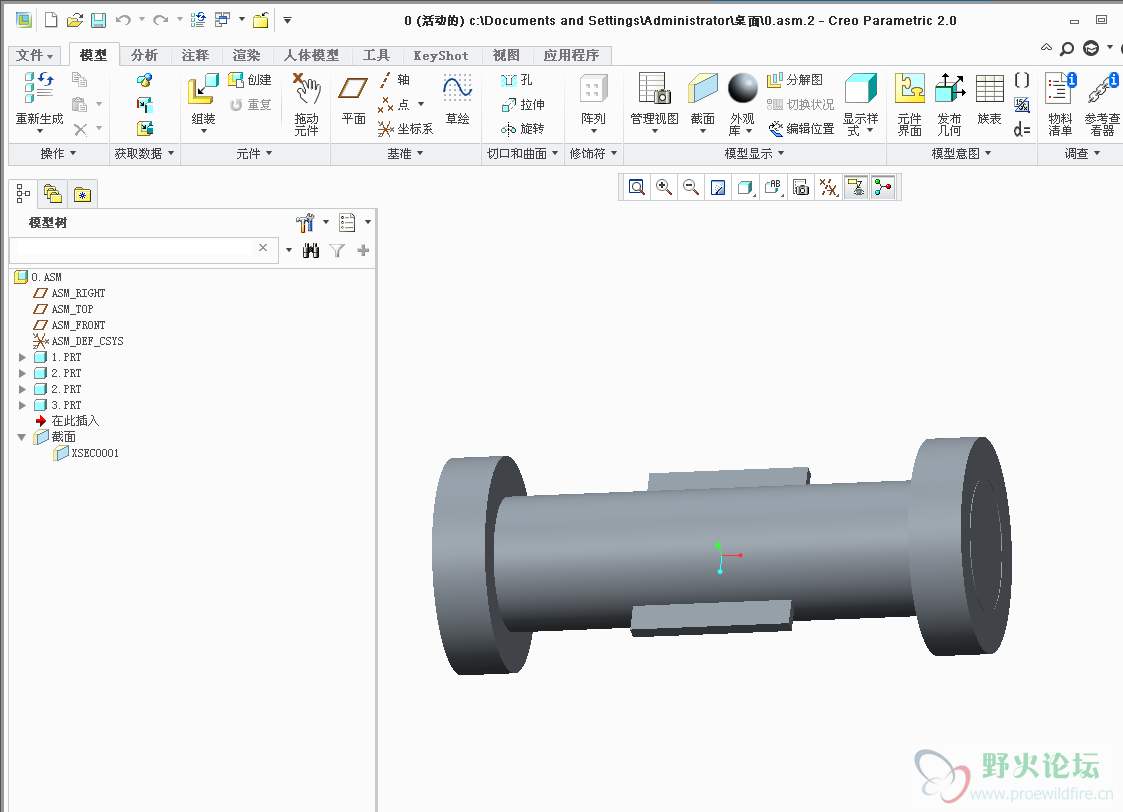

如图，一个简单的模型
3d模型看着没问题，工程图投影时，某方向的投影会出现缺表示或者线型错误的情况。
你们工作中有遇到过么？是bug还是什么其他的原因。

3d模型等详见附件。

shin08

creo3也有类似的问题，阶梯级的方通在组件工程图投影时，所有视图都出线条丢失的现象，更改显示方式都无法找回丢失的线条，但调出这件方通的零件图时，显示完全正常。这对于经常做方通结构的人来说，是个大BUG。

shin08

至于你的问题是装配干涉引起的，你中间的圆柱体没有掏方槽就是你视图线条丢失的原因，掏掉后就正常了。

haibinpro

感谢。
creo 1.0 还遇到拉伸切除时是切除了，但是也产生拉伸的曲面（是曲面不是实体），导致做不了对应的剖面。
为什么做了这么久的产品还会出现这样那样的问题。

shin08

没碰到过做不了剖面的情况，最好上你的PRT文件。建模的方式影响出工程图的质量，勇于尝试不同的方式建模，你的工程图自然也会越来越好。就像螺纹修饰，建的方式不对，工程图就会多出不应该存在的曲线。就像P.C.D圆周分孔，草绘建的与直接实体建模完全就是两回事，直接实体建模在自动标注里会产生工程图所需的圆周中心线与向心中心线，这是草绘螺纹修饰无法比拟的。

haibinpro

附件文件请勿外传。
不能剖的文件如下，
如果把杆长改为600就可以剖了，
或者减少打孔数量也能剖，
或者删去v槽切除特征也能剖，
不做改动或简单改动，比如杆长改为1896是不能剖的。

shin08

haibinpro 发表于 2015-8-14 11:54
附件文件请勿外传。
不能剖的文件如下，
如果把杆长改为600就可以剖了，

原文件确实是不可以剖，我重新用你的边画了一遍，就可以剖了，应该是建模的方式出了问题。
http://pan.baidu.com/s/1mgKkGqs 密码m8gc

haibinpro

嗯嗯，遇到这种情况较为恼火。
