关于绘制螺栓

Kevinw

绘制螺纹要用剪切工具

Kevinw

建议六角螺栓的绘制您去查一下标准件的资料

fengyelove

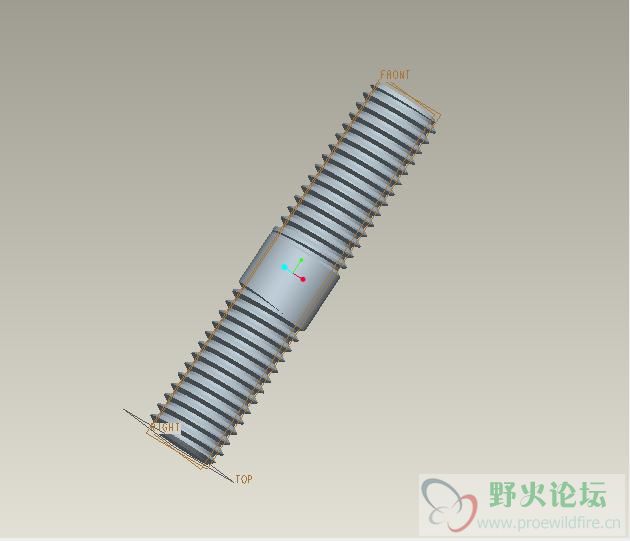

我发个图给你看下吧 你下载下 自己看下怎么做出来的  方法问题 你掌握了 很多都会了

http://ishare.iask.sina.com.cn/cgi-bin/fileid.cgi?fileid=3066798

Kevinw

告诉他一下步骤嘛，我也一起学学学习学习

hycad

如果是塑料瓶口螺纹就需要画出来,如果是螺钉之类的标准件一般不需要画,既费时间,并且很耗电脑内存.
塑料瓶口的螺纹可以不按照标准螺纹画,自己定义就可以了.
螺钉的标准螺纹用"插入"→"修饰"→"螺纹"表达就可以了.
工程图里面表达螺纹要设置工程图的配置文件. 工程图的配置文件是以DTL后缀的文件.
thread_standard   std_jis
hlr_for_threads    yes
画螺纹可以用"插入"里面的螺旋扫描"做,也可以采用方程式做.
x=100*cos(t*360*12)
y=100*sin(t*360*12)
z=12*5*t

说明:  100是圆柱半径(可以理解为螺纹中径,具体要看你画螺纹的草绘截面)
       t:  proe软件内定的一变量,变化范围是 0~1(线形变化)
       12:  12圈
        5:  螺距是5MM.

[ 本帖最后由 hycad 于 2008-1-14 17:28 编辑 ]

secondangle

个人不建议画出螺纹，因为这种模型出工程图时不符合国标~

xuhuiz

画螺拄，收尾也很重要！
