[求助] 四分之一剖视图

[复制链接]

3

主题

53

回帖

0

威望

助工

积分
58
发表于 2015-6-19 12:39 | 显示全部楼层 |阅读模式

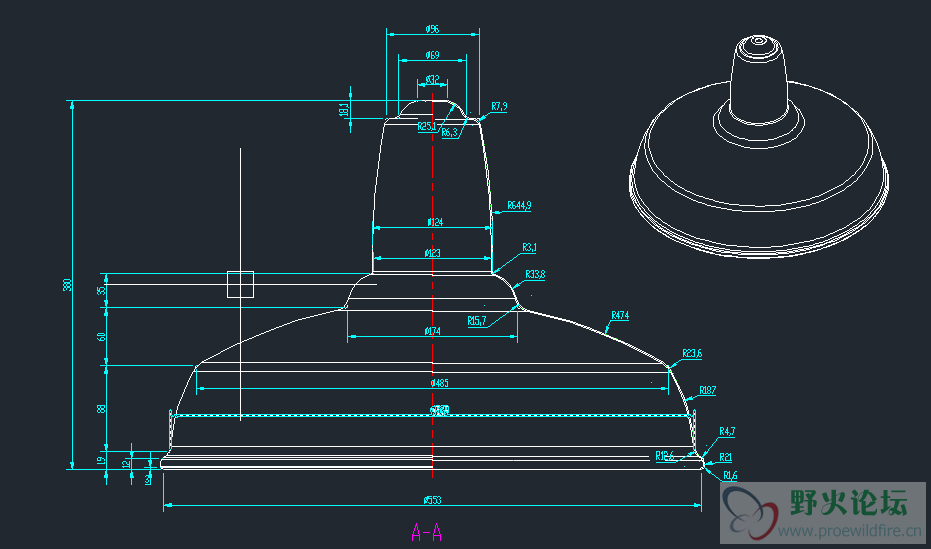

想创建这样的四分之一剖,求大神帮忙,新手

3

主题

53

回帖

0

威望

助工

积分
58
 楼主| 发表于 2015-6-19 12:40 | 显示全部楼层

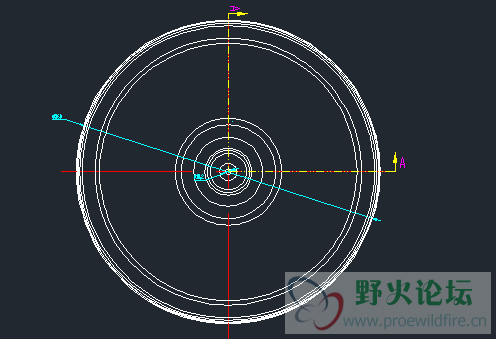

如图所示,就是用proe画3D后转2D,但是不会弄,求大神帮忙,我用的是4.0的版本
回复

使用道具 举报

51

主题

831

回帖

43

威望

讲师

积分
1133

希望之星勋章

QQ
发表于 2015-6-19 13:07 | 显示全部楼层
双击视图,点2D截面。一半的会剖吗?

先建一半的剖视图,在后面选择半倍,在选竖着的平面,就OK了
拥抱阳光,转身心晴!
回复

使用道具 举报

21

主题

521

回帖

1

威望

高工

积分
606
发表于 2015-6-19 15:11 | 显示全部楼层
应该是区域剖切,才能达到目的吧!
回复

使用道具 举报

3

主题

53

回帖

0

威望

助工

积分
58
 楼主| 发表于 2015-6-19 15:35 | 显示全部楼层
13413153344 发表于 2015-6-19 13:07
双击视图,点2D截面。一半的会剖吗?

先建一半的剖视图,在后面选择半倍,在选竖着的平面,就OK了

我想要跟第一张图一样,另一半也能显示出来,只是不需要剖面,可以吗?
回复

使用道具 举报

51

主题

831

回帖

43

威望

讲师

积分
1133

希望之星勋章

QQ
发表于 2015-6-19 16:54 | 显示全部楼层
嗯,你按照我说的这样剖,就是那样的,,你先试试,不懂的再问我。
拥抱阳光,转身心晴!
回复

使用道具 举报

51

主题

831

回帖

43

威望

讲师

积分
1133

希望之星勋章

QQ
发表于 2015-6-19 17:59 | 显示全部楼层
你先把剖出来,在CAD或者proe工程图里面  可以把剖切线删掉
拥抱阳光,转身心晴!
回复

使用道具 举报

3

主题

53

回帖

0

威望

助工

积分
58
 楼主| 发表于 2015-6-19 19:47 | 显示全部楼层
13413153344 发表于 2015-6-19 17:59
你先把剖出来,在CAD或者proe工程图里面  可以把剖切线删掉

剖过了,只显示一半,另一半没显示出来
回复

使用道具 举报

3

主题

53

回帖

0

威望

助工

积分
58
 楼主| 发表于 2015-6-19 19:49 | 显示全部楼层
jianli 发表于 2015-6-19 19:47
剖过了,只显示一半,另一半没显示出来

只显示剖的一半,我需要完整的,一半是剖的,一半是没剖的,就跟第一张图一样的,左边跟普通视图一样,右边是剖视图
回复

使用道具 举报

51

主题

831

回帖

43

威望

讲师

积分
1133

希望之星勋章

QQ
发表于 2015-6-19 20:07 | 显示全部楼层

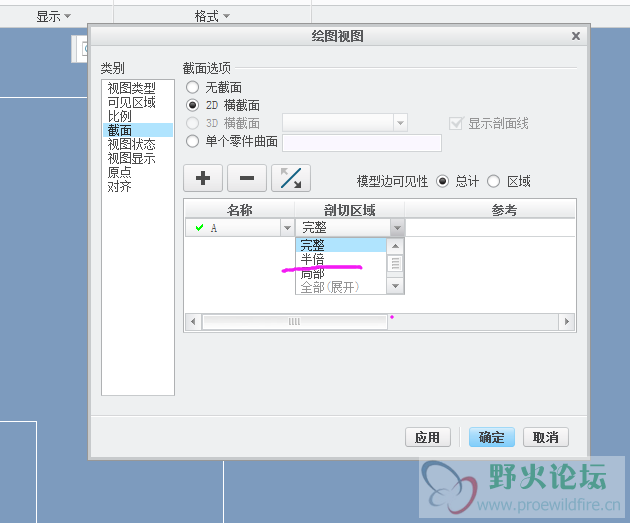

你这里有选半倍吗?

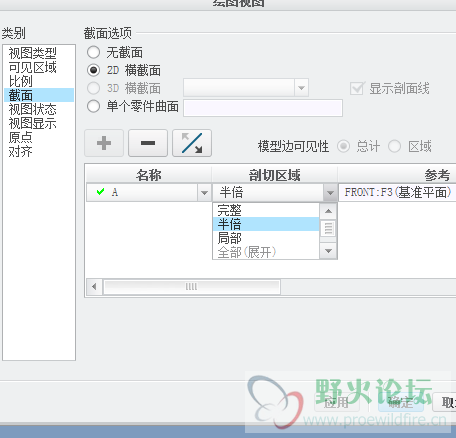

选了之后再选一个基准平面,

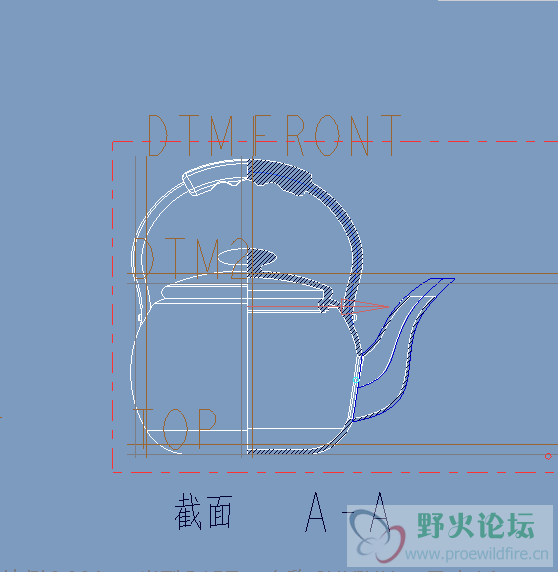

剖出的效果就是这样的
拥抱阳光,转身心晴!
回复

使用道具 举报
