怎么才能在工程图里显示设置好的真实线宽

olivier0107

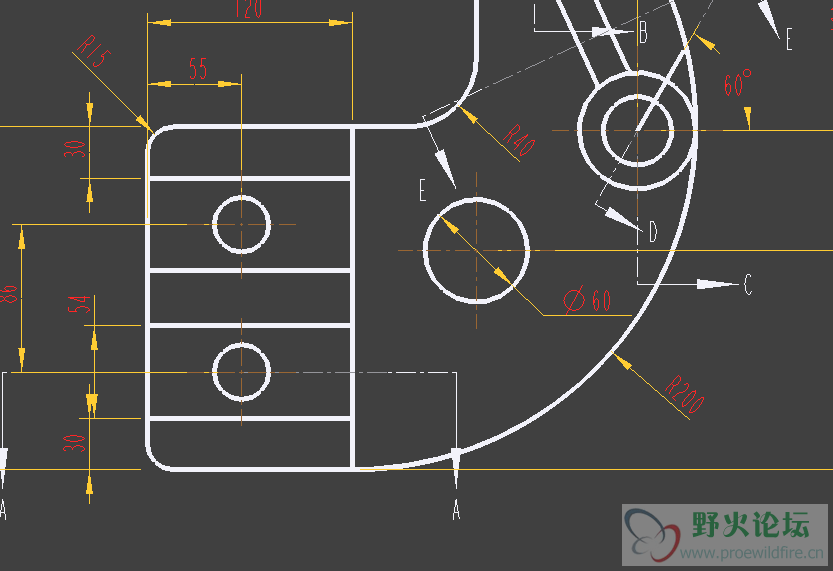

怎么设置才能在工程图里显示设置好的真实线宽，如下图所示

叶子风云

如下
一、  PROE工程图中要设置线条的粗细，只要设置一个线宽定义文件，指定答应时各几何使用的线宽和颜色等。   此文件叫定义线宽table.pnt文件：在此文件写入
pen 1 color 0.0 0.0 0.0; thickness 0.03 cm
pen 2 color 0.0 0.0 0.0; thickness 0.013 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
pen 4 color 0.0 0.0 0.0; thickness 0.01 cm
pen 5 color 0.0 0.0 0.0; thickness 0.01 cm
pen 6 color 0.0 0.0 0.0; thickness 0.01 cm
pen 7 color 0.0 0.0 0.0; thickness 0.01 cm
pen 8 color 0.0 0.0 0.0; thickness 0.01 cm
解释下以上的语句控制的对象
pen1_line_weight 可见几何，剖面切线和箭头，基准面线宽等
pen2_line_weight尺寸线，导引线，中心线，文本，注释线宽等
pen3_line_weight隐藏线，阴影文本线宽
pen4_line_weight样条曲线网格线宽
pen5_line_weight钣金件颜色图元线宽
pen6_line_weight草绘截面图元线宽
pen7_line_weight灰色草绘尺寸，切换了的截面线宽
pen8_line_weight样条曲面网格线宽   建立好此文件后，在你的config.pro配置中加入语句：
pen_table_file  X：\ABC\...\table.pnt(X:后面的是你的table.pnt文件存放的路径,比如我的table.pnt文件是放在E盘proe_work文件夹下proeWildfire 3.0下,那就设置为E:\proe_work\proeWildfire 3.0\table.pnt则可)，重新启动PROE生效。
二、如果要设置输出PDF时使用PROE系统线宽设置：则在config.pro中写入pdf_use_pentable yes

将上面设置好，即可.

1051083108

貌似不可以设置屏幕显示实际线宽，但是打印出来是根据打印表文件线宽打印的

olivier0107

叶子风云 发表于 2015-5-11 23:33
如下
一、  PROE工程图中要设置线条的粗细，只要设置一个线宽定义文件，指定答应时各几何使用的线宽和颜色 ...

你好，这个是设置打印时的线宽，在工程图绘图模式下，不显示真实线宽，我是想在工程图模式下显示真实线宽

olivier0107

1051083108 发表于 2015-5-12 00:20
貌似不可以设置屏幕显示实际线宽，但是打印出来是根据打印表文件线宽打印的

为什么我打开别人的图可以看到粗细线？

1051083108

olivier0107 发表于 2015-5-12 08:46
为什么我打开别人的图可以看到粗细线？

你确定打开的是用proe创建的工程图，不是CAD导入的？

epxkle

1051083108 发表于 2015-5-12 00:20
貌似不可以设置屏幕显示实际线宽，但是打印出来是根据打印表文件线宽打印的

别搞笑了，发不了图，野火发图还得上传发URL麻烦，
config中加入
pen1_line_weight 4
pen2_line_weight 2
pen4_line_weight 1
可以达到效果。
楼上都回了

epxkle

还有一个方法，就是在工程图界面修改线型，手动改线宽，这样不预览就是粗线条，，设置线宽pen文件必须要预览才可

buxianghua

楼主的问题还是没解决啊？不是打印线宽，不是打印线宽，不是打印线宽，强调三遍。

ferrum

还是没方法。有没有老大知道咋设置？
