这个零件怎么剖视

05625lcc · 发表于 2008-10-7 09:16

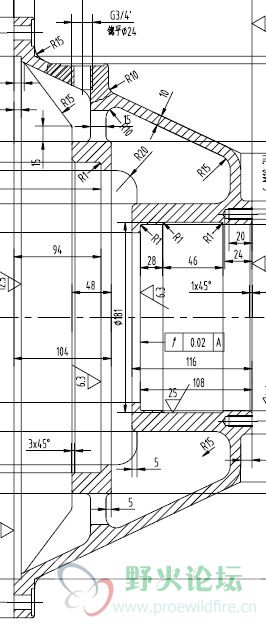

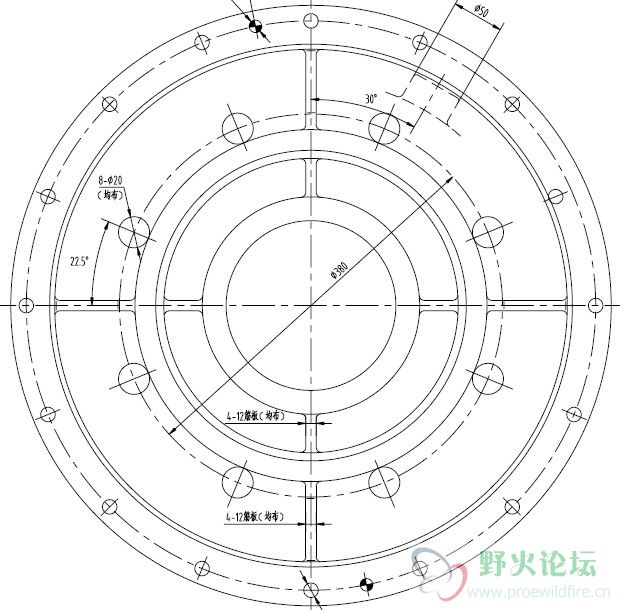

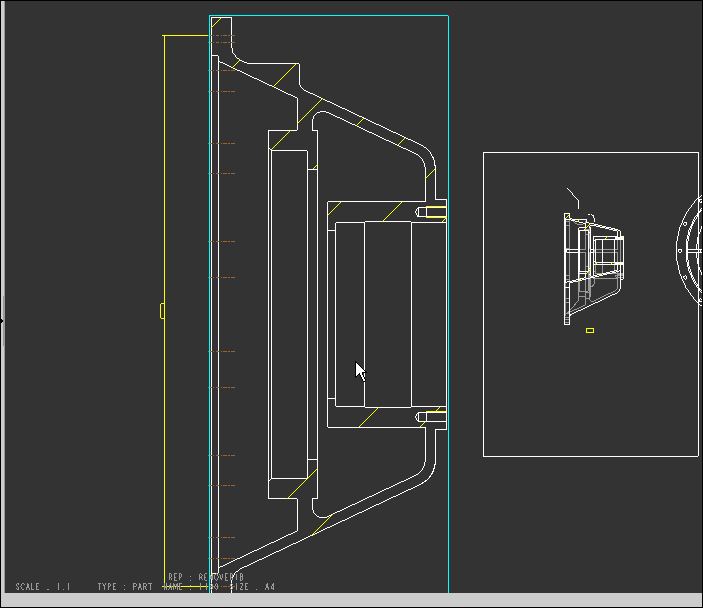

如图(整张太大了,截成两张,上为主视图,中为左视图),就是左视图(第二个图)右上角那个Φ50的凸台要剖成主视图那样,如果我像下图part中那样先创建好两个平面用来作剖面,生成工程图如那个动画所示,此时肯定是不对的,我的问题是,如何剖才能像做到上图那样?

[ 本帖最后由 05625lcc 于 2008-10-7 09:44 编辑 ]

05625lcc · 发表于 2008-10-7 09:22

网速太差了,这论坛附件怎么才100kb啊,太少了.

05625lcc · 发表于 2008-10-7 09:27

由经过那个凸缘的截面作出的剖视,可见尺寸538.28是不对的.就是说这种方法是不行的

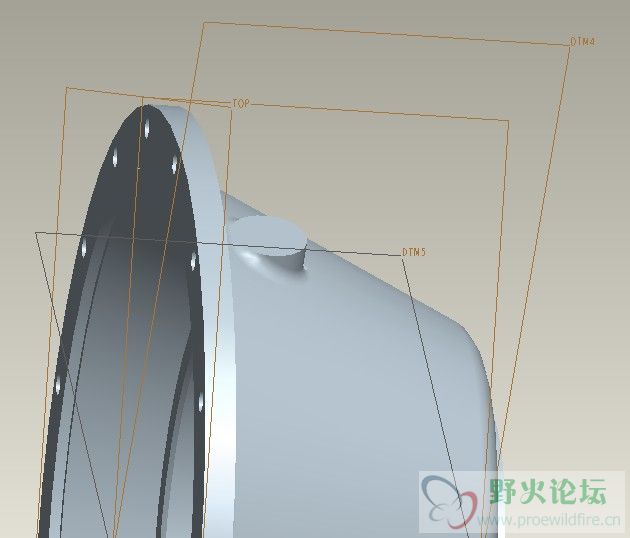

05625lcc · 发表于 2008-10-7 09:29

三维视图

zerol · 发表于 2008-10-7 10:43

单独弄个局部的投影剖视图就行啦。

twotigers · 发表于 2008-10-7 10:59

要用到旋转阶梯剖我研究了半天也不知道怎么做
百度上搜到的资料也很少
等待高手的到来。。。。。
希曼~~~~~~~~~出来吧

YZY · 发表于 2008-10-7 11:49

不上prt让人怎么搞？？？

清水 · 发表于 2008-10-7 12:30

应该是两个不同的剖界面吧，简单呀。旋转+剖截面，编辑下剖截面，增加剖截面就可以了呀。

05625lcc · 发表于 2008-10-7 14:16

对不起,附上part

05625lcc · 发表于 2008-10-7 14:16

对不起,附上part
