工程图中成型图和展开图共存（图文教程）

qiuyu_2005

这里有http://www.proewildfire.cn/thread-12386-1-1.html，暂时不知道那样做的好处在哪，故做此教程参考


工程图中成型图和展开图共存（一般做法，没有技巧可言，高手略过，闲话少说，下面开始）

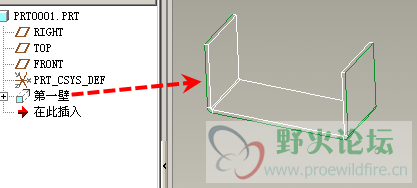

1、图1，创建第一壁

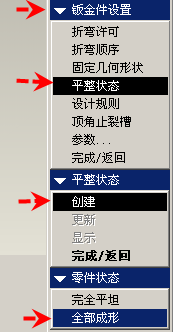

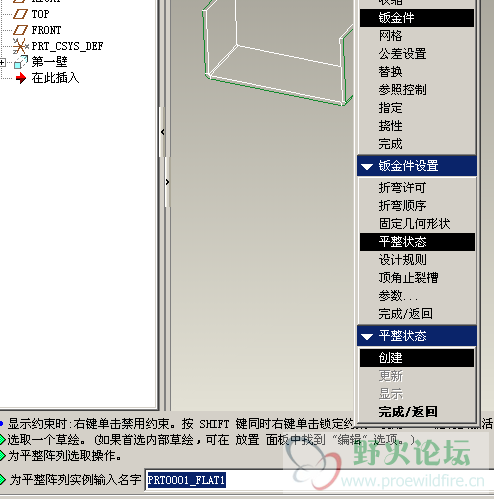

2、图2，3，创建展平（编辑--设置--钣金件--平整状态--创建--用默认名称点勾确定--全部成型）

下楼继续

[ 本帖最后由 qiuyu_2005 于 2008-10-7 11:29 编辑 ]

qiuyu_2005

续上-------

图4，固定面是平面就行（贴基准上的面较好），此处选图示面

图5，建工程图，选图示

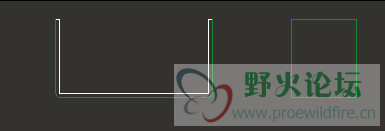

图6，选变通模型并打开，之后放置视图

到此为止零件图放置完毕，下面放展开图

331502522

可以
可以
顶

qiuyu_2005

放展开图，首先要加入展开图的模型，下面开始：

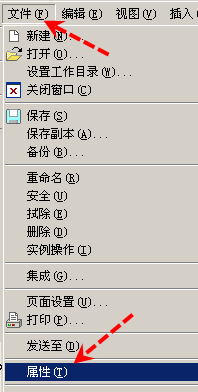

第一步： 点 文件-属性 见图7-1

第二步：  绘图模型--添加模型，点刚才的模型，（见图7），这个文件名是刚才的钣金件的文件名

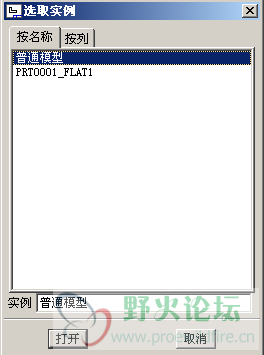

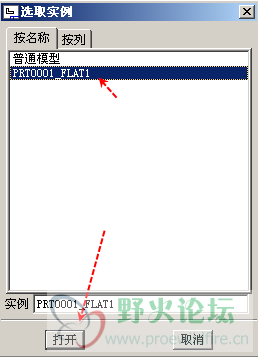

第三步： 点prt0001_flat1 后打开（见图8），接着点 完成/返回 （见图9）

第四步：设置当前绘图模型，选prt0001_flat1  （见图10），接着可以放置视图了

  视图的摆放及定位请到工程图板块看相关教程

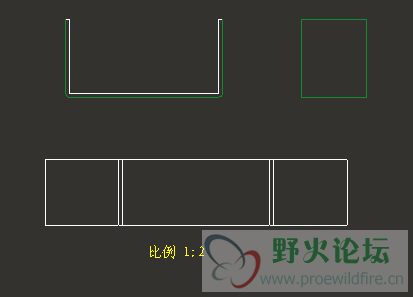

  最后完成的图如图11,若有不妥请前辈们批斗
