PROE 高级特征管道的做法演示教程

野火 · 发表于 2007-10-11 19:50

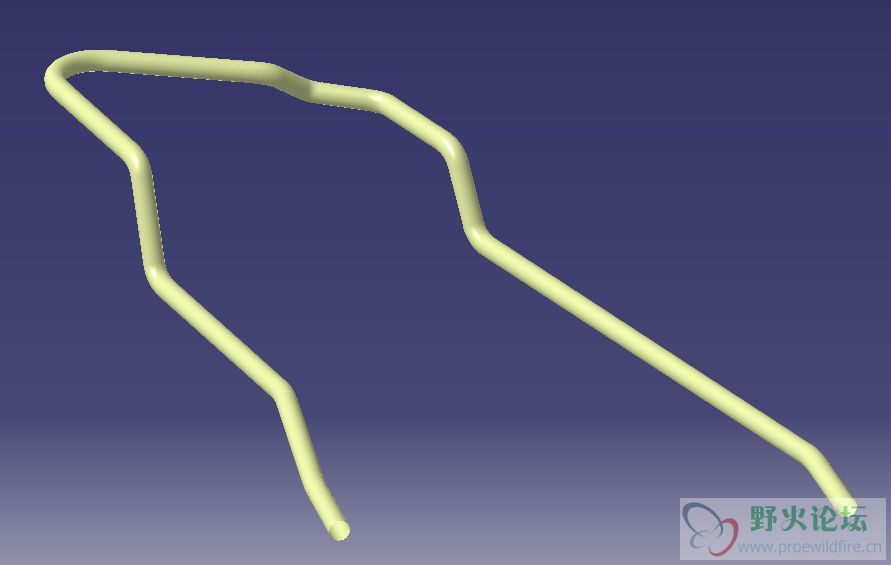

刚才论坛群里的朋友问以下零件如何能一步到位：（龍☆追风听月(79985425) 18:44:02 谁能一步到位？）

这个零件的轨迹是空间的，所以不能用扫描来实现，我的做法是这样的，供大家参考：

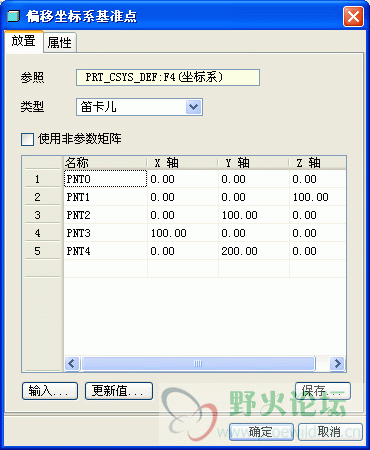

1、以零件中某一个拐点为原点，定出管路里每一个拐点的空间坐标点，使用“偏移坐标系基准点工具”，依次创建零件的每一个坐标点。如下图：（因为我没有上面管道的具体尺寸，所以这里的坐标是随便输入的。）

2、关键是上面一步比较麻烦，创建好坐标点后下面的就很简单了，点“插入”，“高级”，“管道”，弹出以下菜单：

根据你的需要选择空心还是实心，折弯半径等，我这里按默认直接点完成后出现下面菜单，会提示你输入管道的外径和壁厚，输入完成后出现下面的菜单：

点击“完成”，提示你选坐标点，先选 PNT0，这时候会提示你输入折弯半径，完成后我们看到整个点阵列已加亮，最后直接点“完成”。我们看到管道已经创建。如下图：

因为不知道第一幅图中管道的尺寸，这里创建的管道可能有点难看，但方法就是这样的。有问题的朋友可能跟贴讨论。
