工程图半剖视图的国标问题

liuyinfang0622 · 发表于 2008-10-3 16:42

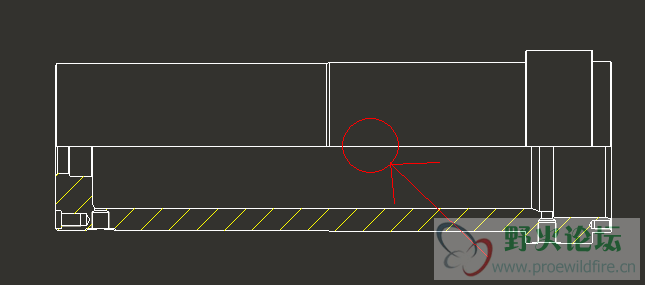

在工程图模块下，做好的半剖视图如下，怎样把那条线拭除，再加上中心线。


liuyinfang0622 · 发表于 2008-10-3 17:53

在工程图模块下创建半剖视图，完成后，中心线是条粗实线，国标规定半剖视图的分界线是一条细点划线，要怎样才能做出符合国标的半剖视图。（可以通过显示/拭除对话框把中心线显示出来，但是，那条粗实线拭除不了，在打印的时候粗实线就复盖了点划线。）

pyadise · 发表于 2008-10-4 23:17

我所知道的绘图员都是在CAD中再次的修改，然后才出图的。
一般都是用Pro/E生成实体，在投出基本的视图；用CAD进行二次修改。

shbtan · 发表于 2008-10-5 12:38

隐藏估计可以吧

liuyinfang0622 · 发表于 2008-10-5 13:01

我觉得在proe里直接出图比较好，不要转换，最大的好处就是工程图与它的三维图关联，假如工程图要改，直接改三维图就好，proe里面也能做出符合国标的工程图。我只有这点不怎么符合国标，希望各位高手帮我解决这个问题。谢谢了

liuyinfang0622 · 发表于 2008-10-7 22:04

都没有高手帮我了吗

liuyinfang0622 · 发表于 2008-10-11 15:51

老大都不在，4楼的朋友说隐藏。那条线隐藏不了的，不知道有什么好办法解决这个问题。

liuyinfang0622 · 发表于 2008-10-21 08:11

做两个半视图，可以解决这个部题。只是步骤多点。

WTUSGHMMMM · 发表于 2009-1-10 16:31

编辑-转换为绘制图元，就可以了。只是以后修改PART，就不能跟着一起修改了。这个在2001是不可以用的。必需是高级版PROE

zengde · 发表于 2009-1-10 20:55

新手，帮顶一个。
