材料零件里面的参数如何提取到工程图？

bingfenghuoyan

本人用的是野火4.0。

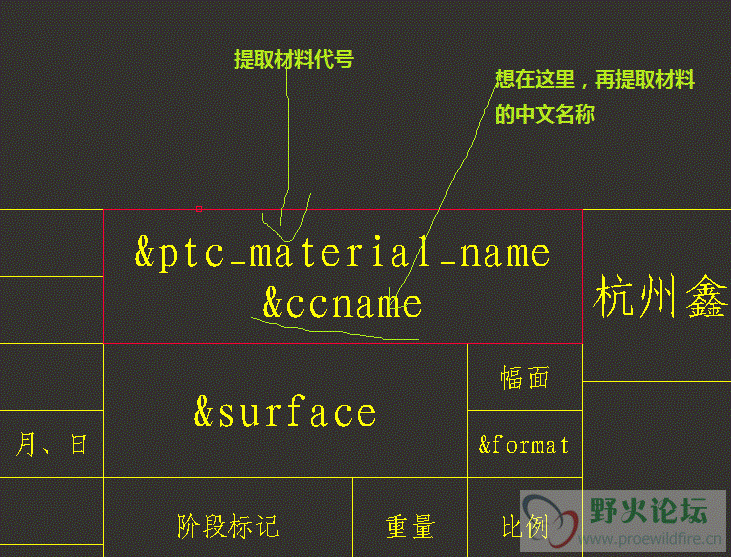

在工程图的时候往往会在模板的标题栏内填“&ptc_material_name”,来提取材料的名称。但是因为材料的名称不能是中文的。我们提取的是一个代号，比如说45#碳素结构钢。我想在工程图的标题栏里面也显示“碳素结构钢”这几个中文字。
我现在的方法是，制作不带引线的注释，然后将其移动到标题栏的格子里面。这样每张图纸都得这样做，也很麻烦的。
我想用提取参数的方法来做却遇到了下面的问题（大家请看图。）

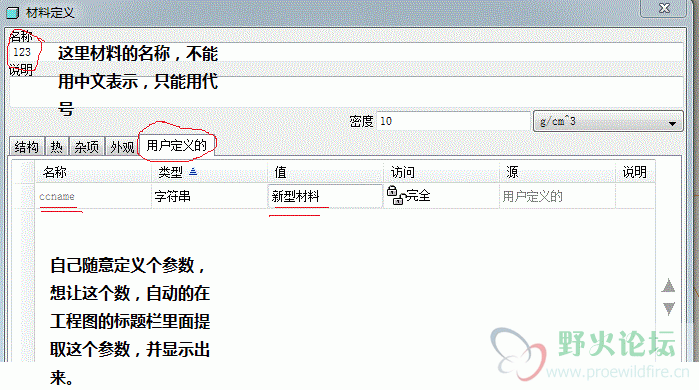

1.先新创建一个材料名称设为“123”，中文名称的参数为“ccname”,值为“新型材料”

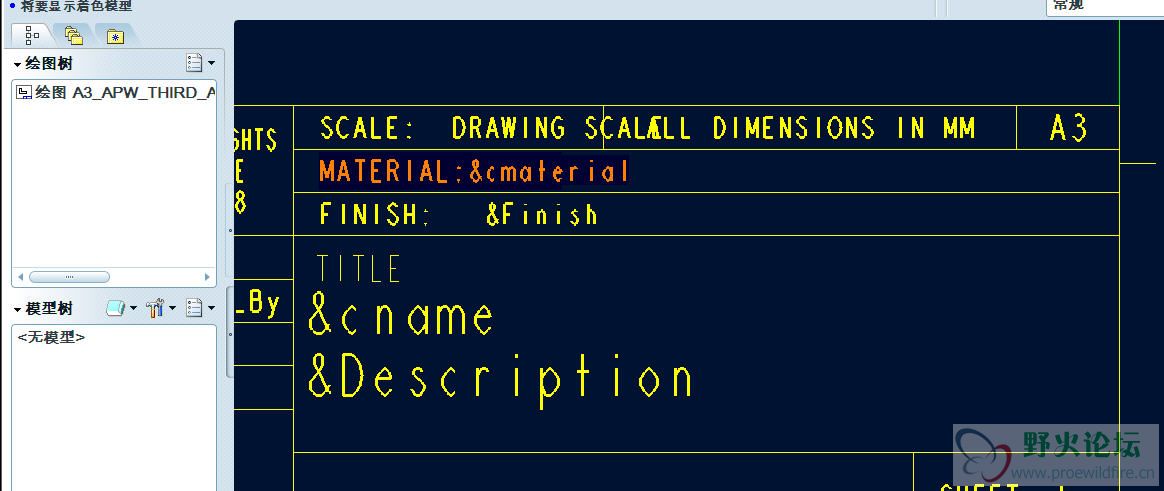

2.在工程图模板里面添加“&ccname"

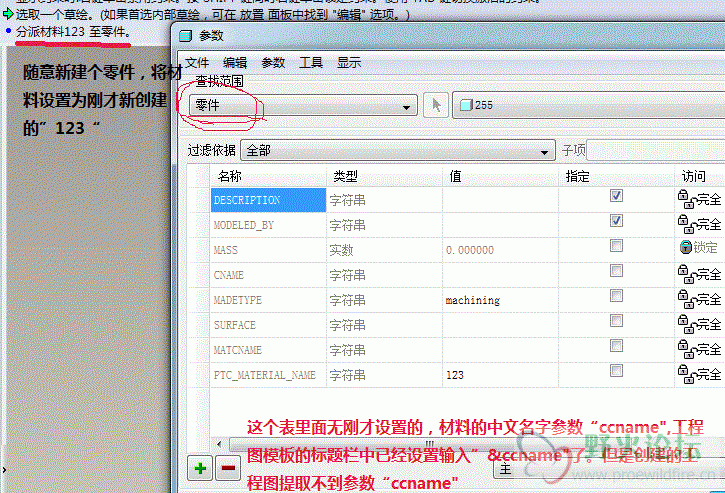

3.新建一个零件，将材料设置为钢才的”123“
4.新建工程图，采用刚才修改过的模板，想让材料的中文名字显示出来
5.工程图的标题栏内提取不到参数”&ccname“
我的疑问是，如何去提取这个参数”ccname",这个参数是在材料文件里面，不是在零件的参数里面，这时候该如何提取？
不知道各位前面和PROE达人，有什么好办法没？望能指点一二，非常谢谢！！！！

imyyx332956

路过！

hanANSYS

选中 右键 属性 输入“&CCNAME”

jackren66666

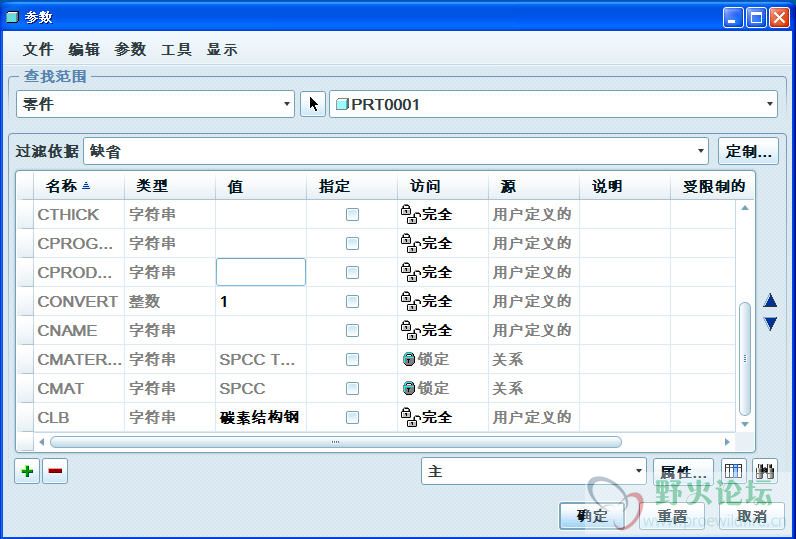

先设置参数（例如：参数CLB=碳素结构钢）：

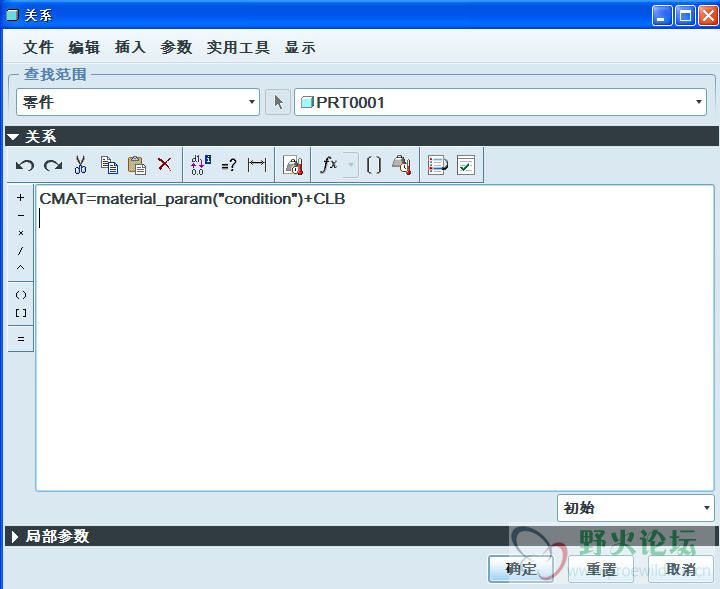

再建立关系式：



再在绘图模板上填充此关系式：



结果就是你要求的：

pzhzshun

好好学习一下

wanghenghui

你字体设置的不正确当然显示不出来

bingfenghuoyan

首先感谢各位论坛好友的回复，在下感激不尽！
先回复3楼的朋友，我在工程图的模板中，已经在标题栏里面输入“&ccname”,结果就是像我帖子里的问题一样，没有反应。

下面回复4楼的朋友，非常感谢四楼网友的热心。用你这个方法是可以的。但是还是存在一个问题。就是这个材料的中文名字，这个参数“CLB”还是要事先添加到零件的模板中。如果我的材料换成了别的，例如SUS304 那这个参数“CLB”=不锈钢，就得自己手动改掉。不能随着材料的改变而自动的改变。 如果机器的材料暂时未确定，或者频繁的修改的情况下，需要人工多次的修改这个参数的值，还是有点不怎么方便。

我帖子里的意思是，这个参数是在创建材料文件的时候添加的，材料换了，这个中文名称也跟着换，然后工程图里面就自动的更新。我是想要这么个效果。
希望更多的高手能参与，谢谢大家！！

jackren66666

bingfenghuoyan 发表于 2014-12-30 16:53
首先感谢各位论坛好友的回复，在下感激不尽！
先回复3楼的朋友，我在工程图的模板中，已经在标题栏里面输 ...

那也不难。

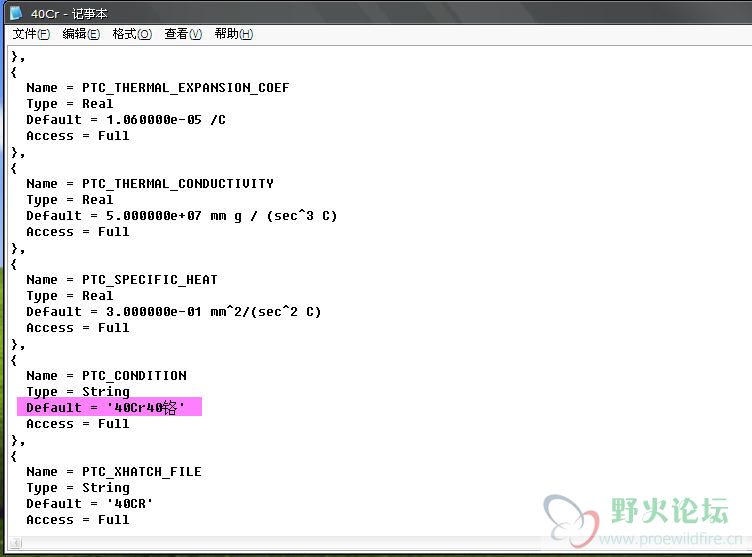

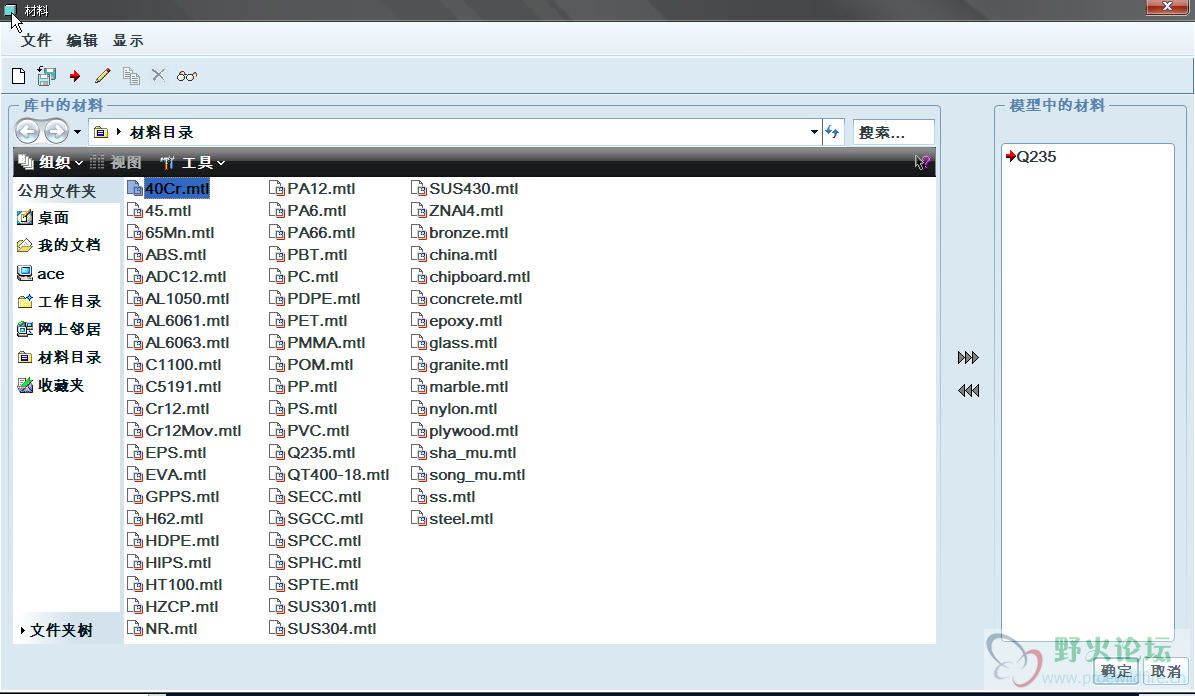

首先，你得在你常用的材料库中，把各个材料的文档加入中文字样。如下例的“40Cr40铬”

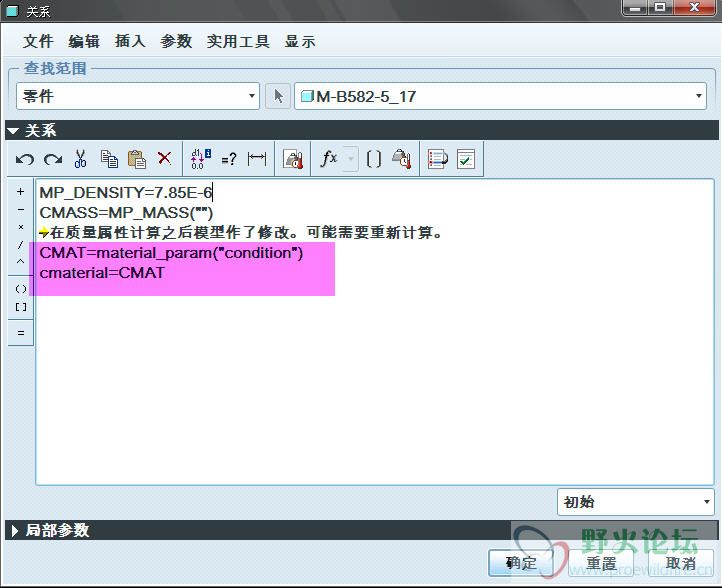

然后在你的零件模板中设置关系式：

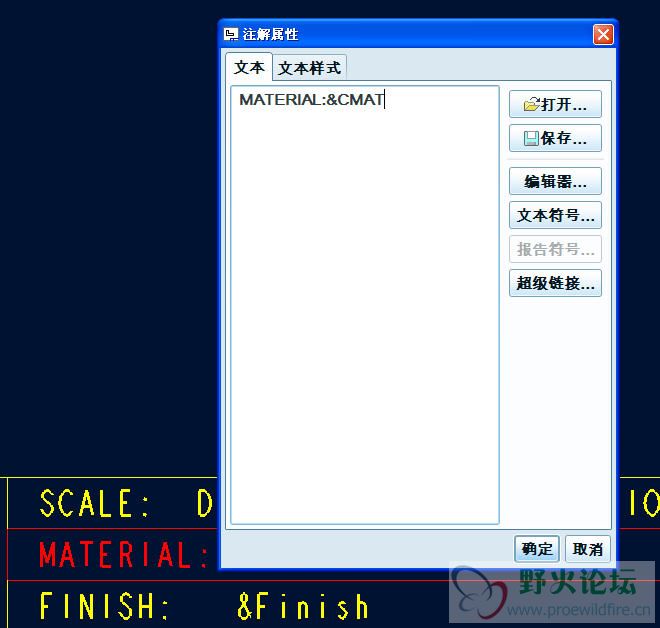

再在你的绘图模板中设置这个参数：

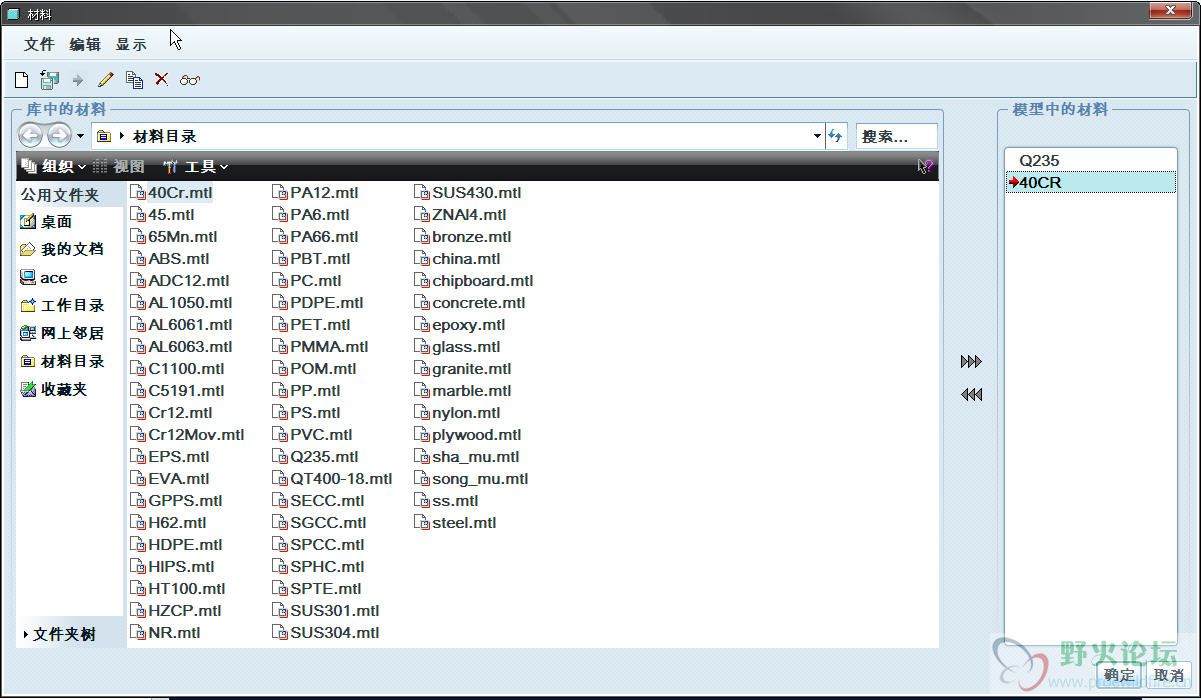

这样，在你用零件模板建模后，再指派、或者更改材料到已建的零件模型中：



更改材料：

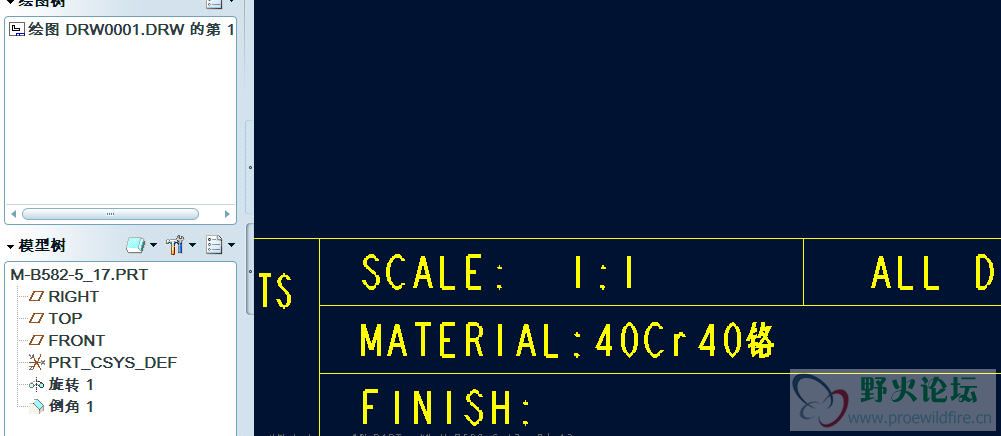

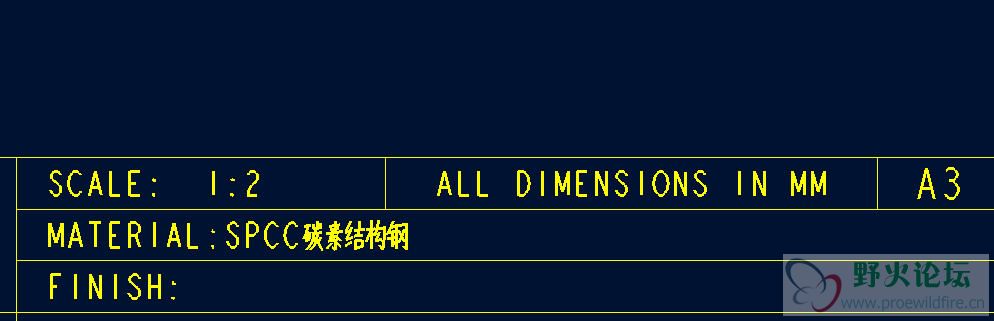

最后，用已设置好参数的工程图模板生成零件图时，自动出现材料的相应的中文名称：




这样明白了吗，楼主？

风客落秋

感觉好麻烦哇

jackren66666

风客落秋 发表于 2014-12-30 19:15
感觉好麻烦哇

为了以后工作的得以应手，事先做些准备工作（建立些各种模板、各种库文件等）还是必要的。所谓的磨刀不误砍柴工吧。你说呢？
