有人懂用PROE画工程图的夸张画法么

444261313 · 发表于 2014-10-27 01:04

在机械制图里，如钣金等薄壁零件，允许用夸张画法表达其壁厚或其他微小特征。即可以不按视图比例表达该部分特征。

我的问题是怎么用proe实现这种效果。

yaohuaibang · 发表于 2014-10-27 08:20

不能

544913067 · 发表于 2014-10-27 08:52

你说的是不是局部放大图呀

飞逝城 · 发表于 2014-10-27 10:20

局部特征的话可以用局部放大法来画，要是全部都夸张的话，，，，应该不能弄吧。。。实在想弄的话，我想到了挠性

jty_glj · 发表于 2014-10-27 11:13

厚度是2mm，你实际建模可以用20mm，只是标注用2mm，不就行了

钟汉昌 · 发表于 2014-10-27 13:20

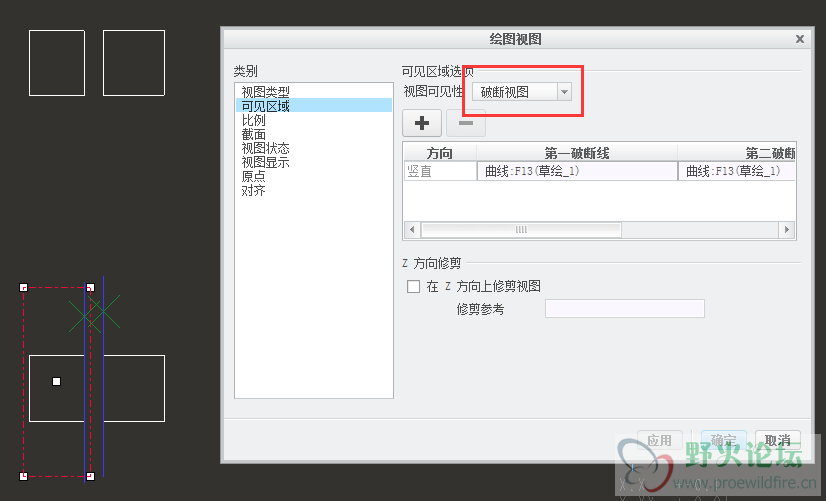

破断视图

444261313 · 发表于 2015-3-13 11:20

544913067 发表于 2014-10-27 08:52
你说的是不是局部放大图呀

当然不是局部放大图拉，是机械制图的夸张画法，不按标题栏的比例配置

444261313 · 发表于 2015-3-13 11:21

jty_glj 发表于 2014-10-27 11:13
厚度是2mm，你实际建模可以用20mm，只是标注用2mm，不就行了

你这个太牵强了..........不实用

444261313 · 发表于 2015-3-13 11:22

钟汉昌发表于 2014-10-27 13:20
破断视图

也算是个办法，但还不是真正实现夸张画法
