[已解决] 零件图转工程图,修饰螺纹多余的线怎样去掉?

[复制链接]

16

主题

194

回帖

0

威望

工程师

积分
235
发表于 2014-10-21 12:35 | 显示全部楼层 |阅读模式

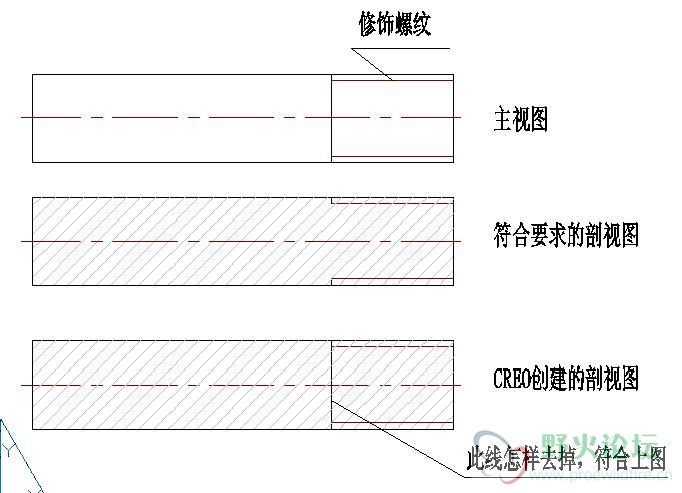

如图,零件图转工程图,修饰螺纹多余的线怎样去掉?
达到符合工程图的要求
谢谢

16

主题

194

回帖

0

威望

工程师

积分
235
 楼主| 发表于 2014-10-21 12:42 | 显示全部楼层
对不起,图片没有传上去
回复

使用道具 举报

16

主题

194

回帖

0

威望

工程师

积分
235
 楼主| 发表于 2014-10-21 14:41 | 显示全部楼层

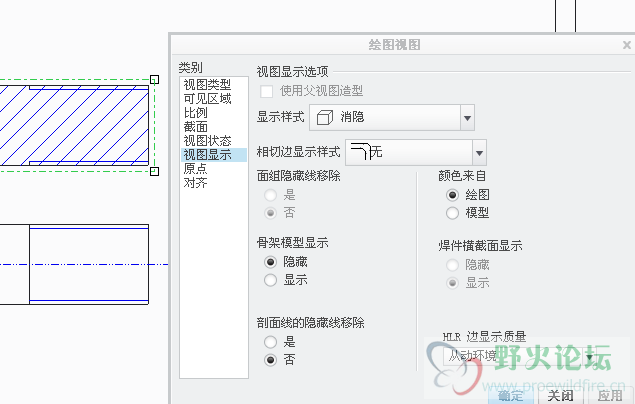

知道了,选中视图,右键单击,选取(拭除修饰)选项。解决问题
回复 1 0

使用道具 举报

24

主题

542

回帖

42

威望

高工

积分
770

希望之星勋章

发表于 2014-10-21 14:55 | 显示全部楼层
选择视图显示为消隐即可
回复

使用道具 举报

0

主题

285

回帖

0

威望

工程师

积分
315
发表于 2014-10-21 22:08 | 显示全部楼层
很好的主题
回复

使用道具 举报

15

主题

719

回帖

3

威望

实习生

积分
848
发表于 2014-10-25 17:34 | 显示全部楼层
感謝分享,學習了!

回复

使用道具 举报

3

主题

46

回帖

0

威望

助工

积分
59
发表于 2015-6-1 21:44 | 显示全部楼层
高手,学习了
回复

使用道具 举报

0

主题

8

回帖

0

威望

实习生

积分
9
发表于 2015-7-9 11:11 | 显示全部楼层
很好的主题
回复

使用道具 举报

1

主题

28

回帖

0

威望

实习生

积分
34
QQ
发表于 2015-7-15 11:19 | 显示全部楼层
学习了  谢谢分享
回复

使用道具 举报

2

主题

107

回帖

0

威望

助工

积分
121
发表于 2015-8-27 19:17 | 显示全部楼层
第一种方法删除修饰后螺纹线也跟着删除了呀!然后第二种方法为嘛的相切边显示样式设置成无,没任何动静呀!
回复

使用道具 举报
