在零件模块下创建零件的冲压加强筋

weiyubin0409 · 发表于 2014-8-28 10:42

         承蒙在野火论坛泡了那么多年，一直虚心学习各位前辈分享的东西，今天得空，为论坛贡献一点微薄贡献，写一个简单教程与大家分享，不足之处忘大家拍砖指正。。。

         做钣金的都知道，做冲压筋的时候都要做冲头，然后通过凸模凹模工具成型。我今天的方法是在零件模块下创建加强筋，当然这样做也有弊端，废话不多说，开始上教程。

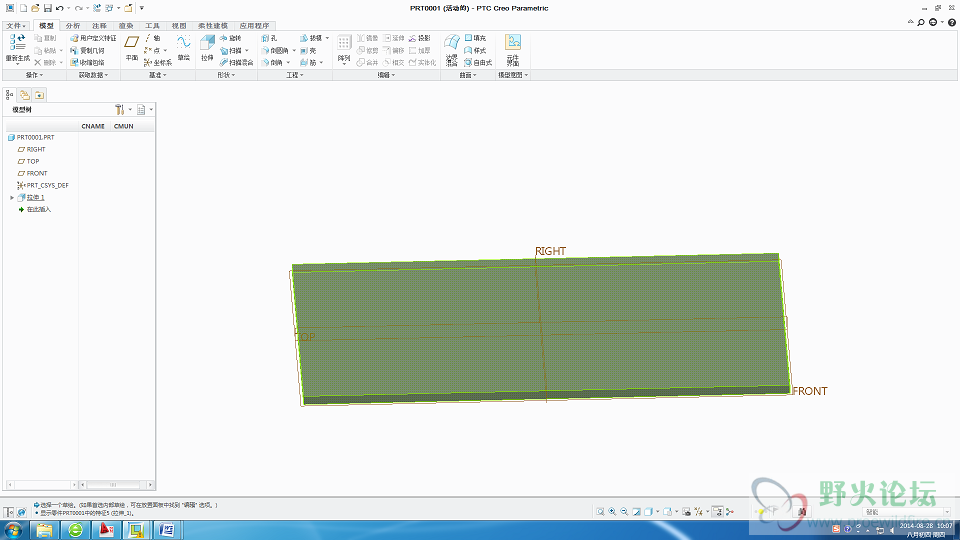

首先拉伸创建薄壁如图

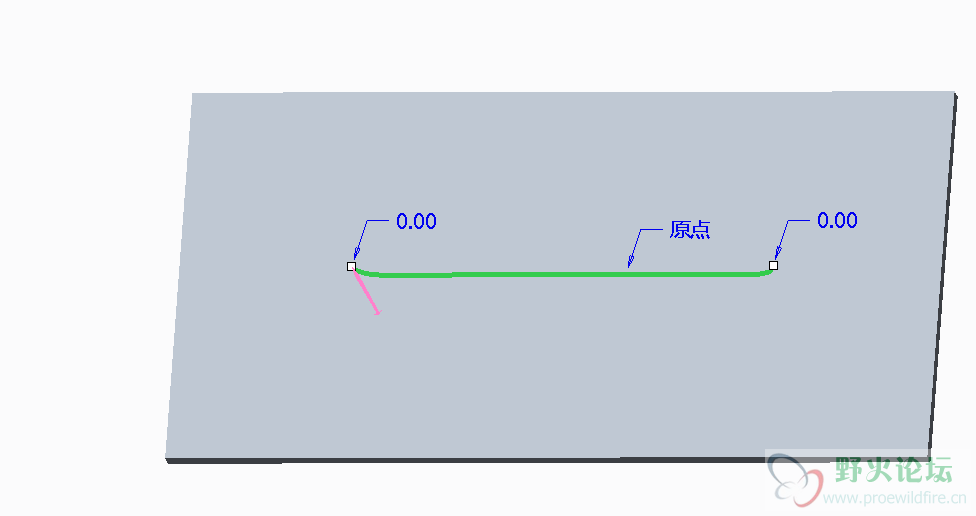

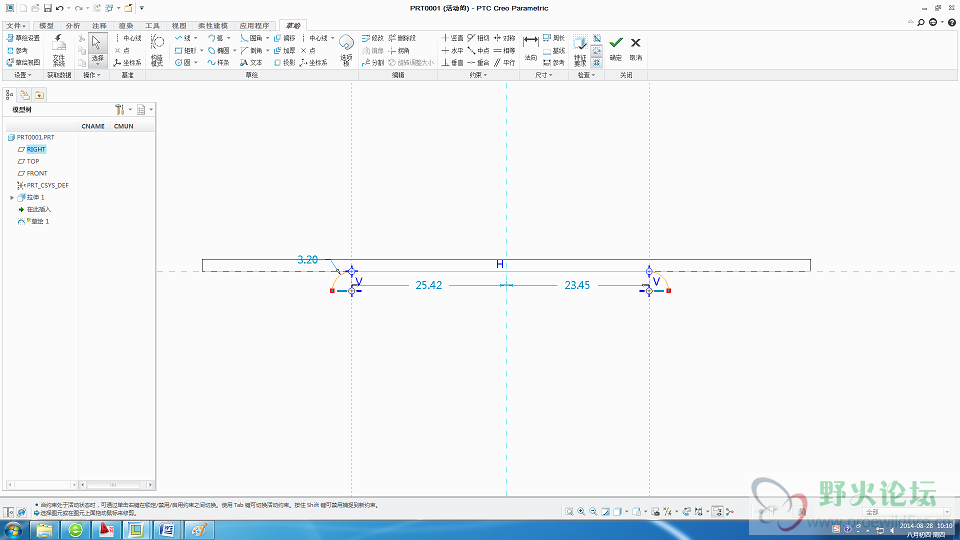

选择基准面做草绘

然后用扫面命令，选择扫描面而不是实体

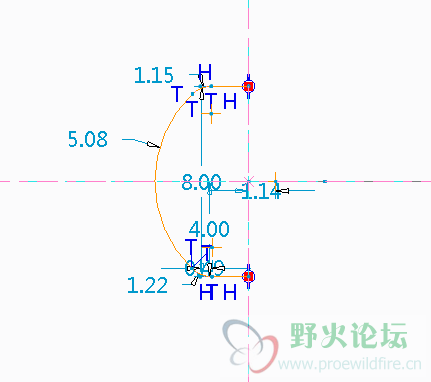

绘制扫面面

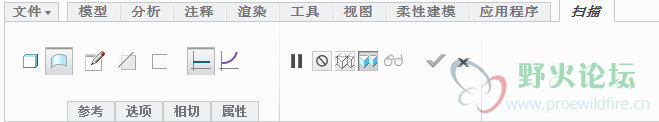

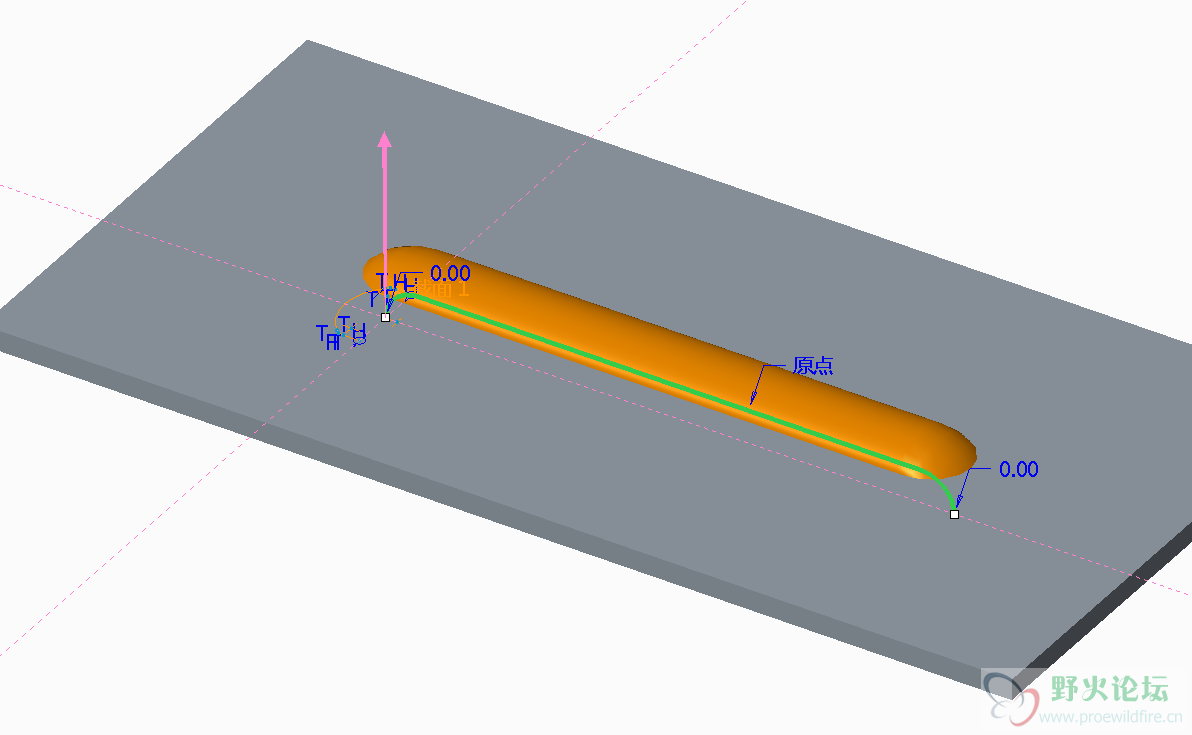

扫面的面如图

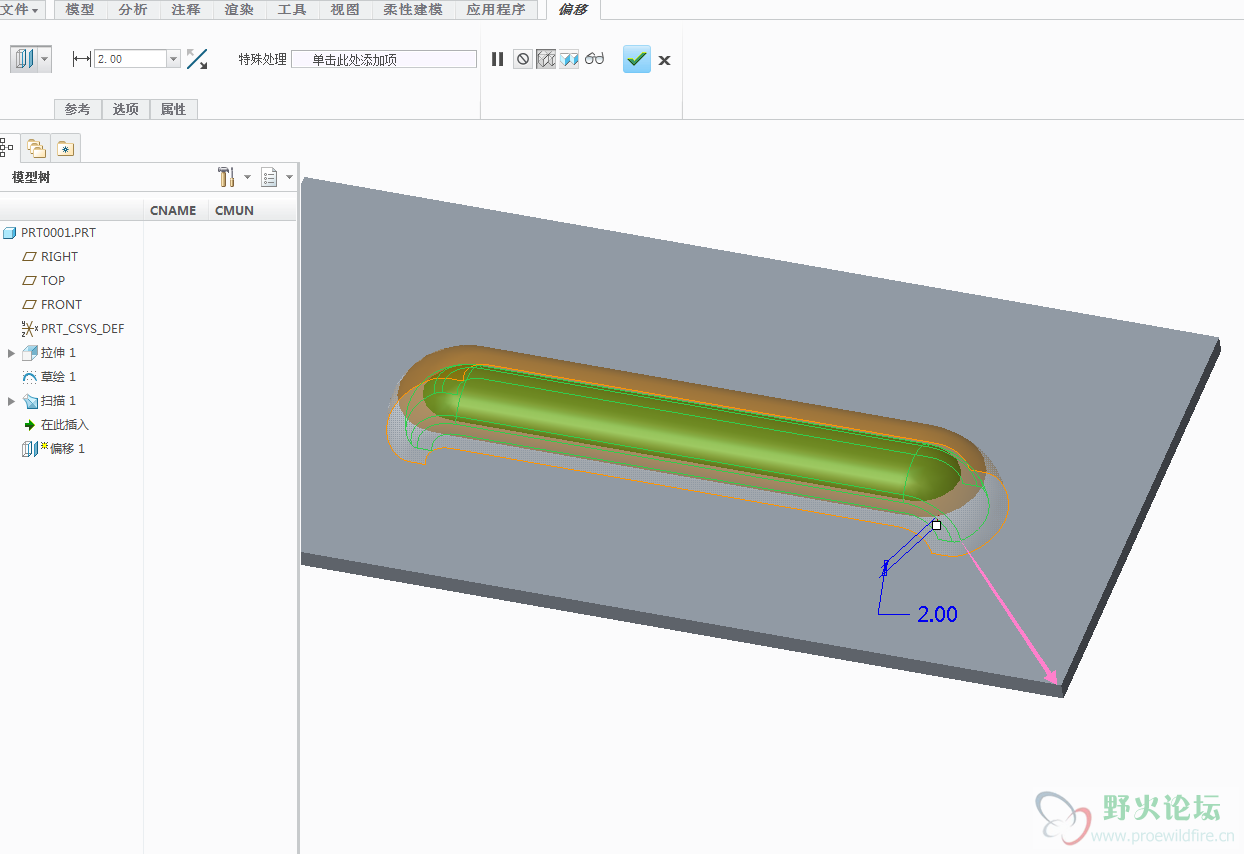

然后选择这个扫描的面，用偏移命令，偏移面

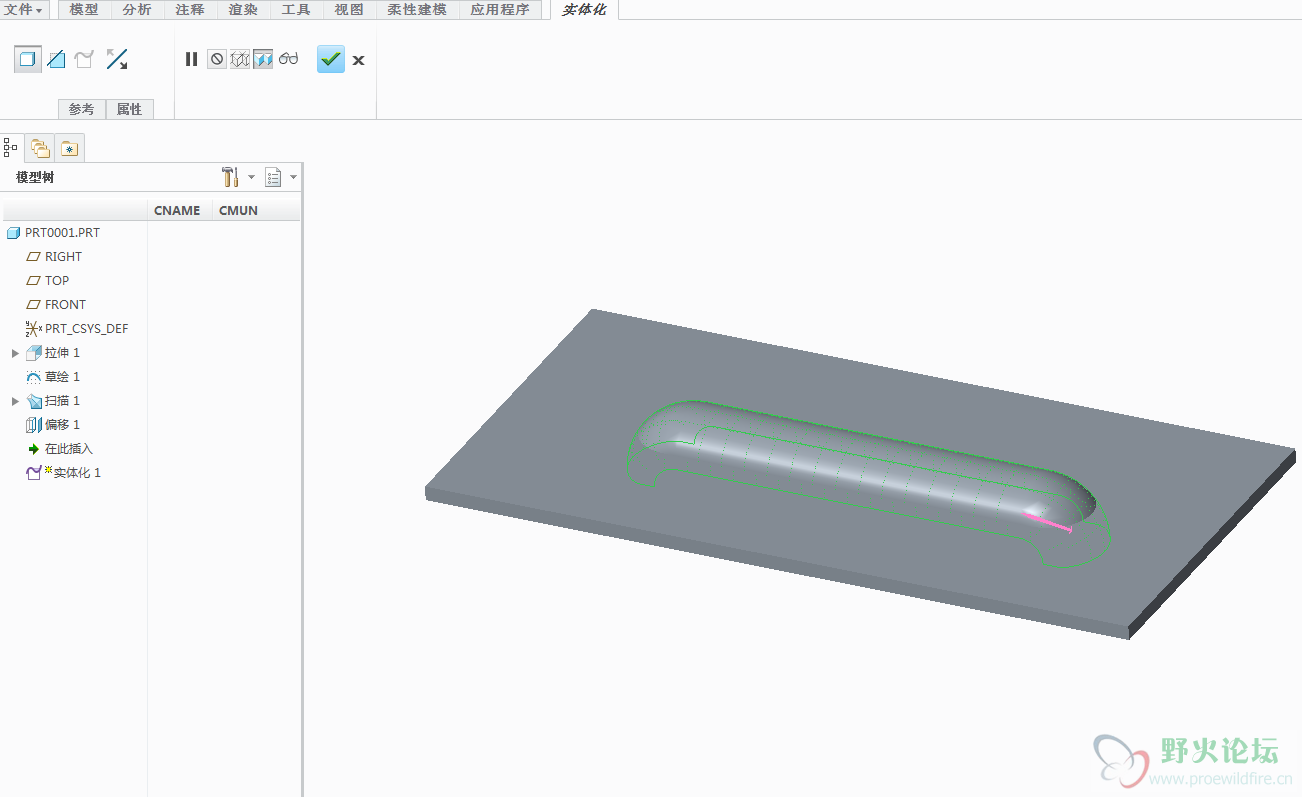

然后实体化偏移的面，是增加材料

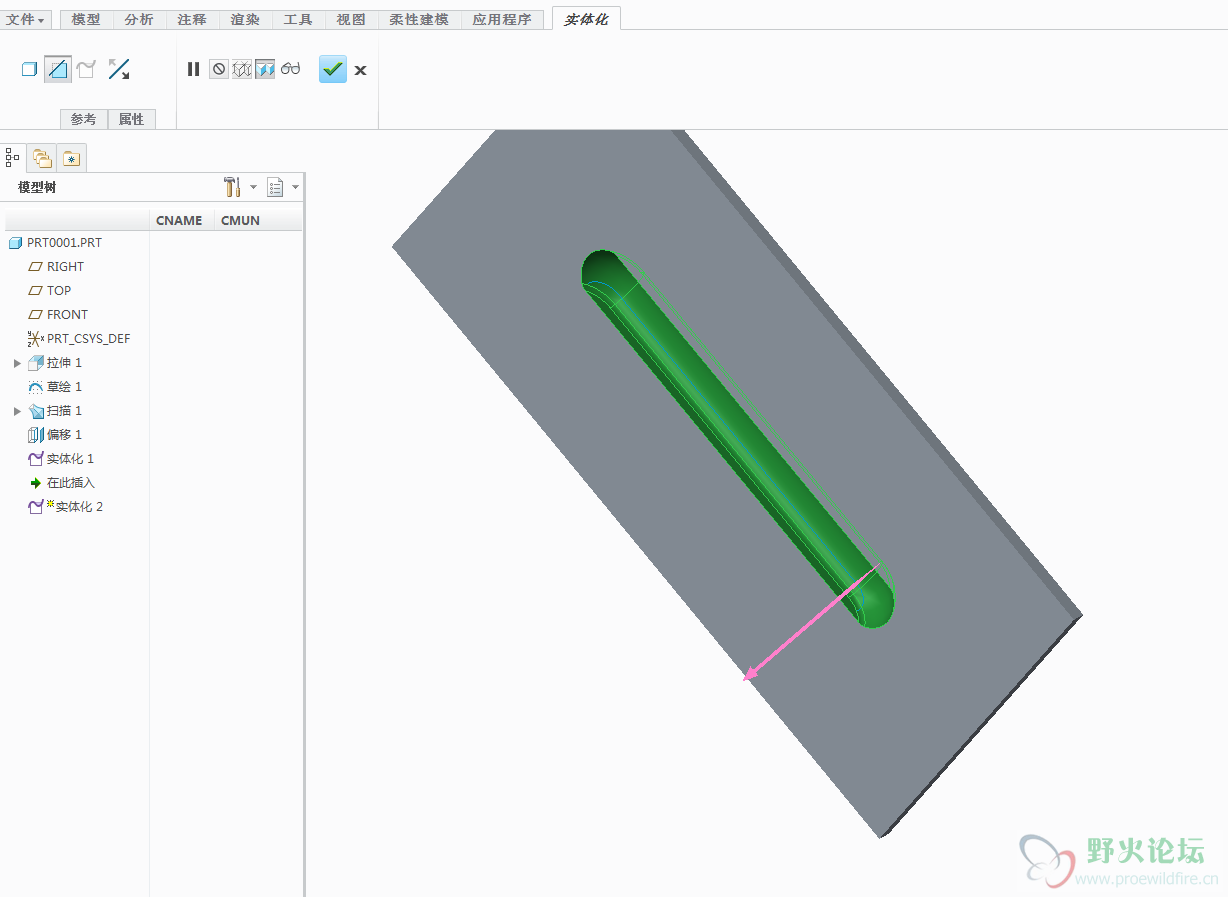

然后在选择实体化第一次扫面的面，是减材料

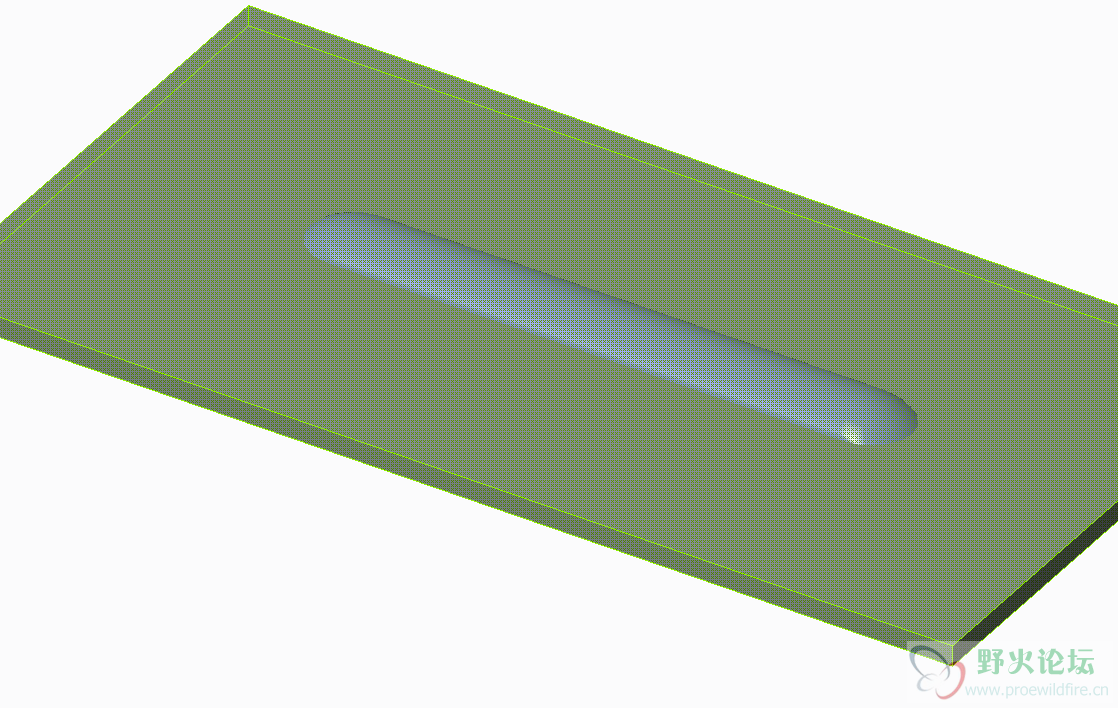

确定后，加强筋成型完成。

这种方法有个弊端，做好成型就无法转的钣金模块里面去了。还有，成型对实际开模只有指导意义，没有实际数据意义，也就是说这个只能给后面开模具的人指示你需要多高多少的加强筋，而至于冲头大小，只能开模具的工程师来考虑。
不足之处望大家批评指正。

特上传prt文件
