看图建模——第一期综合题目

BoYa_DIY · 发表于 2014-8-19 11:01

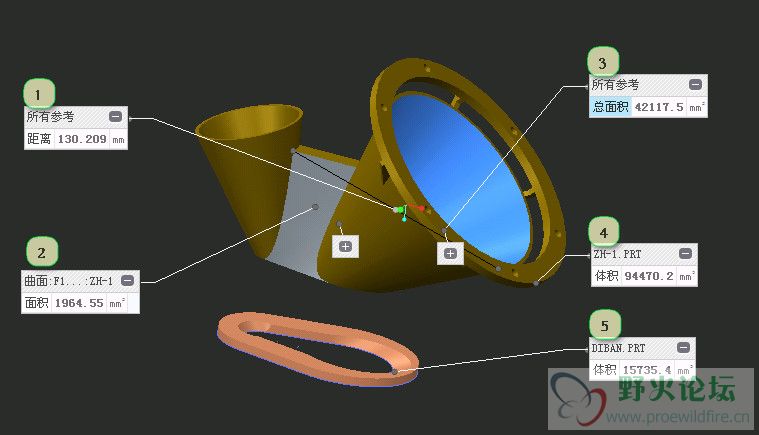

0、装配总图

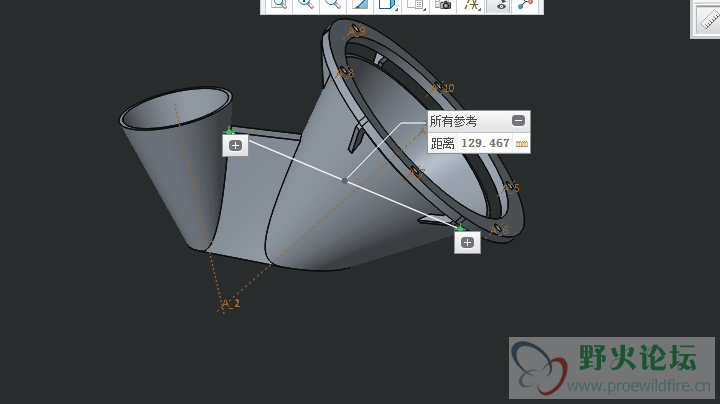

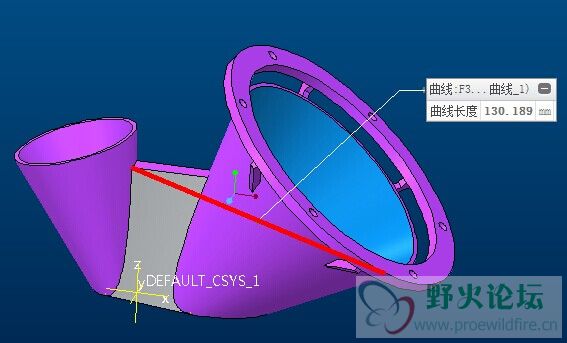

1、 P1和P2之间的距离是

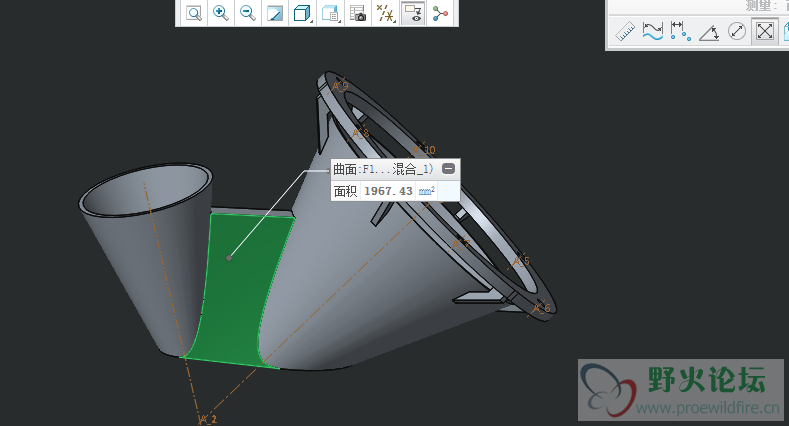

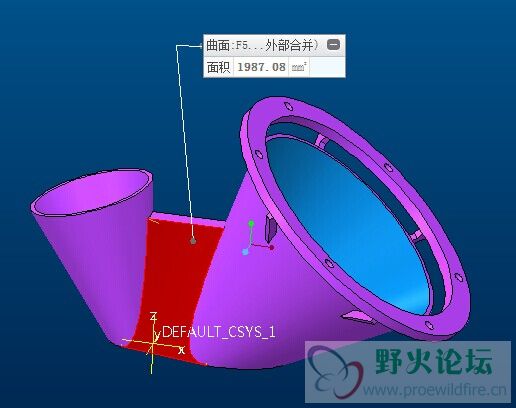

2、灰色面的面积是

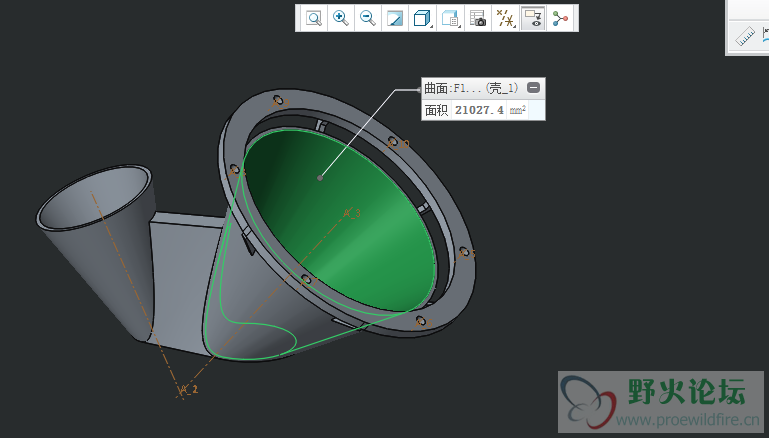

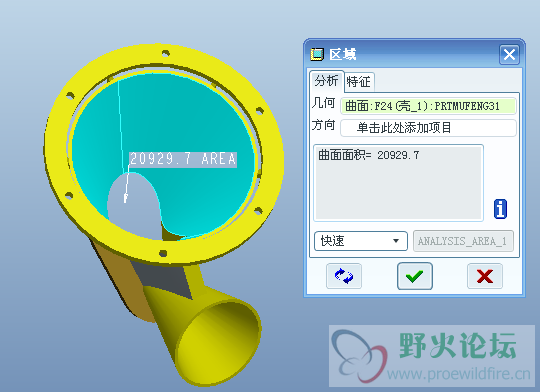

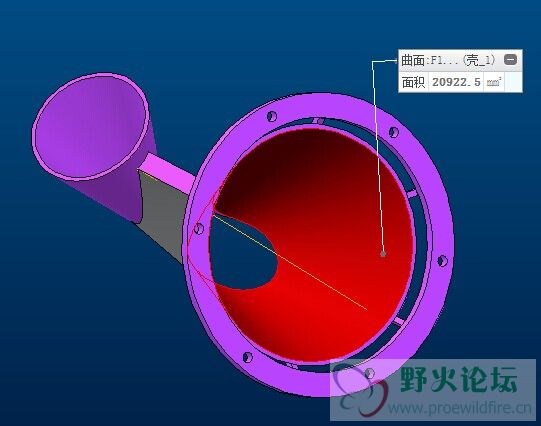

3、蓝色面的面积是

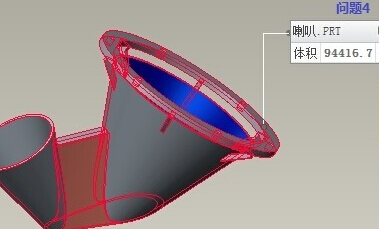

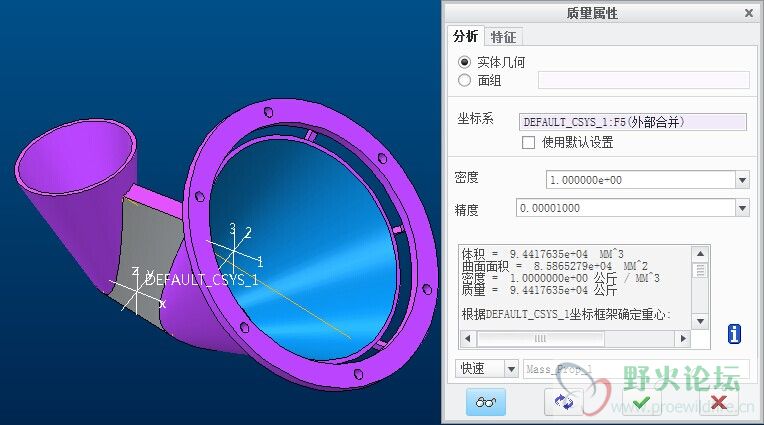

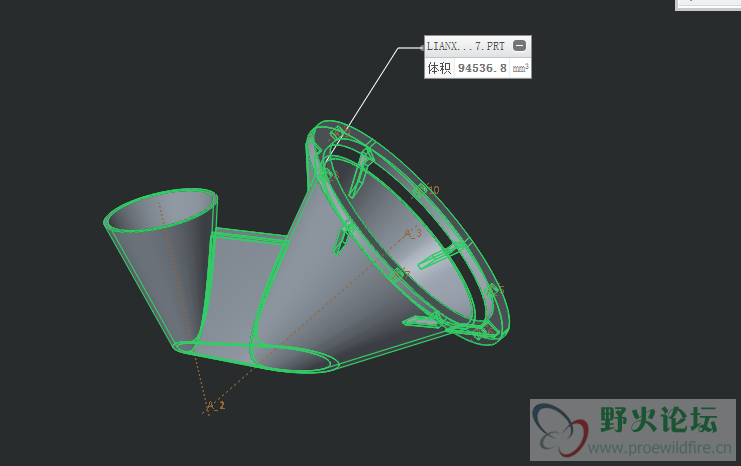

4、零件1的体积是

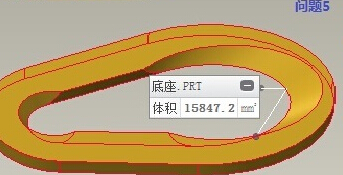

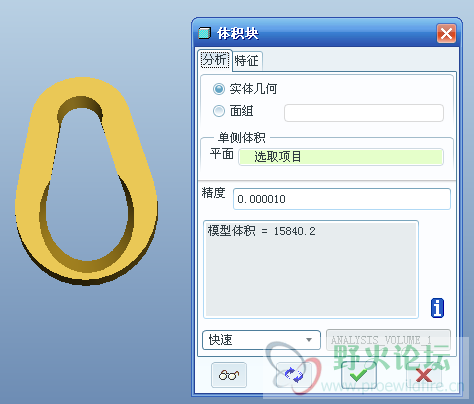

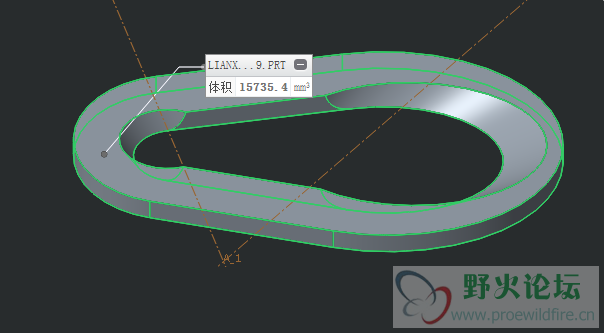

5、零件2的体积是

6、原文件包

综合题.rar (373.7 KB, 下载次数: 1)

zjjzzg · 发表于 2014-8-20 01:11

综合-1.rar (343.47 KB, 下载次数: 0)

djx_7280 · 发表于 2014-8-20 07:52

学习了，谢谢分享

djx_7280 · 发表于 2014-8-20 07:57

学习一下

jiuchanbuxiu · 发表于 2014-8-20 20:03

范思哲 · 发表于 2015-8-24 12:30

asm0001.asm.rar (35.58 KB, 下载次数: 0)

lianxi17.prt.rar (224.36 KB, 下载次数: 0)

lianxi19.prt.rar (82.47 KB, 下载次数: 0)

大桥10队 · 发表于 2015-11-2 09:56

菜鸟一枚，求教其中两个斜圆锥之间的筋怎么画？

大桥10队 · 发表于 2015-11-2 17:28

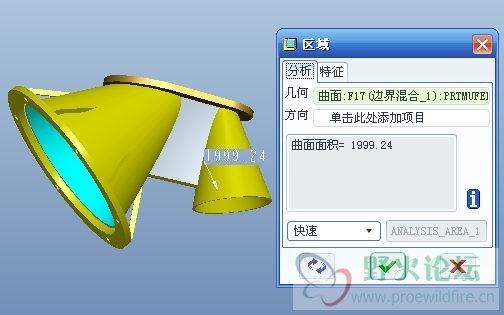

凑凑热闹。难点主要在灰色部分，我是用混合曲面去做的，其他大神是怎么做的啊

haoli208 · 发表于 2015-11-3 09:55

菜鸟做不出，求解题方法

大桥10队 · 发表于 2015-11-9 16:20

发一个prt文件给你，不过要下载哦
