看图建模——21

1051083108 · 发表于 2014-8-13 08:36

本帖最后由 1051083108 于 2014-8-13 13:03 编辑

题目简介：

此题是草绘练习题目

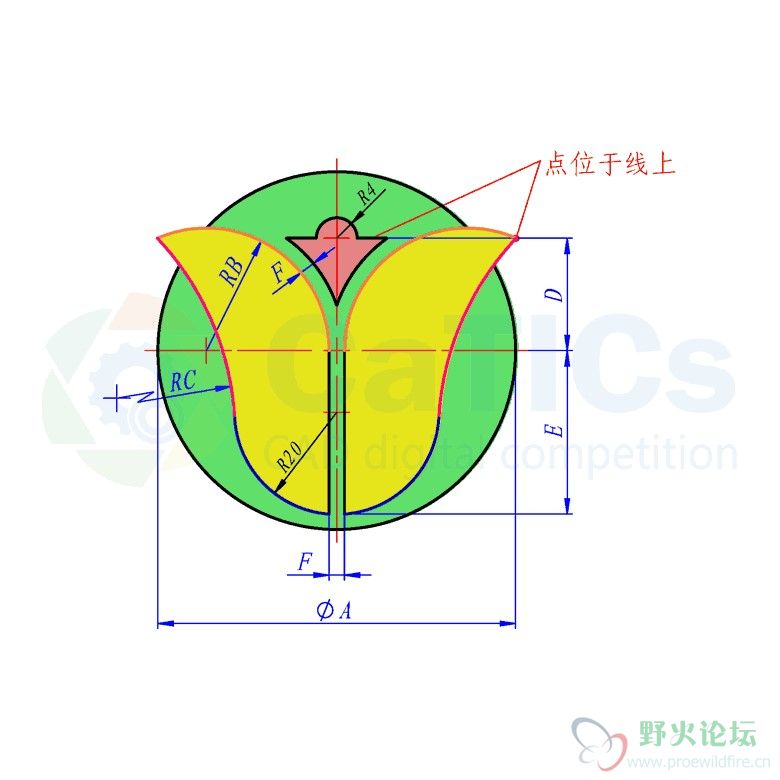

题目：参照图绘制图形，注意其中的对称、相切、重合、偏距等几何关系。

参数：A=77， B=28， C=60， D=25， E=35， F=4

问题：图中绿色区域的面积是多少？

注意事项：
1.完成后加权限100上传prt（最好配合截图），视完成情况给予威望或金钱奖励。不加权限不给奖励
2.版本请使用CREO 2.0或以下
3.回帖之后请不要二次编辑，因为系统只提示最新回复，而本人也没精力去翻看旧回复，因此漏掉奖励请勿埋怨。
4.关于权限设置

叶子风云 · 发表于 2014-8-13 09:12

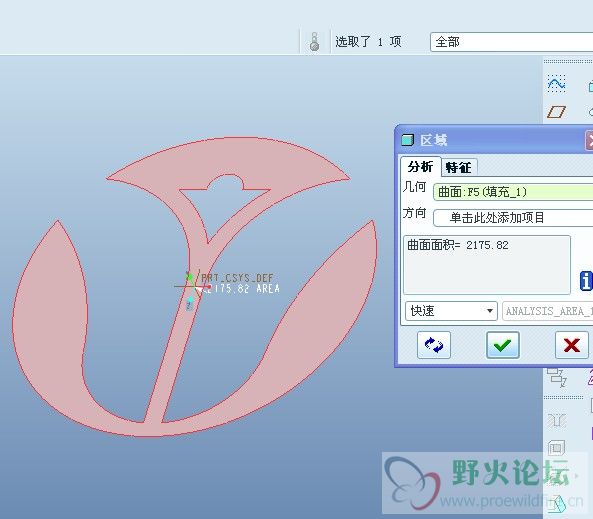

来了来了，重在参与互动...

woaini24 · 发表于 2014-8-13 09:17

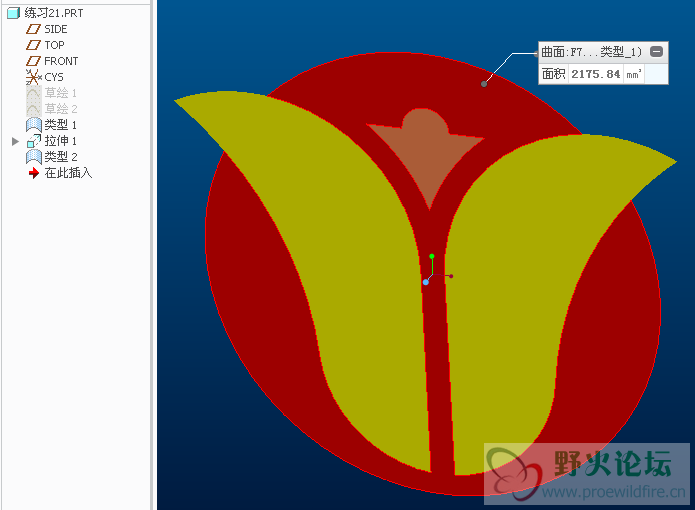

练习21.prt.rar (97.62 KB, 下载次数: 0)

zjjzzg · 发表于 2014-8-13 09:28

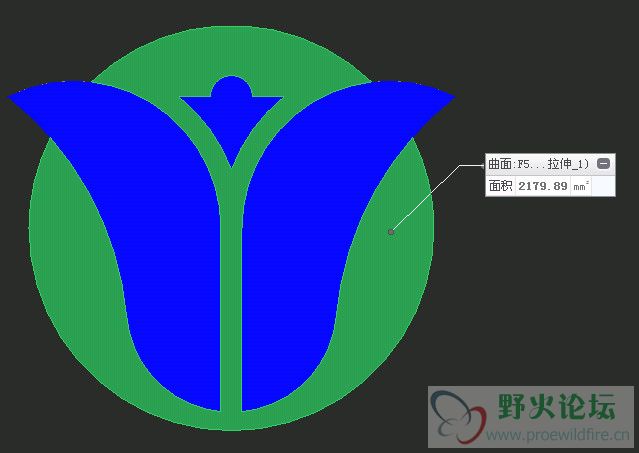

zjjzzg-21.prt.rar (25.98 KB, 下载次数: 0)

aqqwe002 · 发表于 2014-8-13 09:37

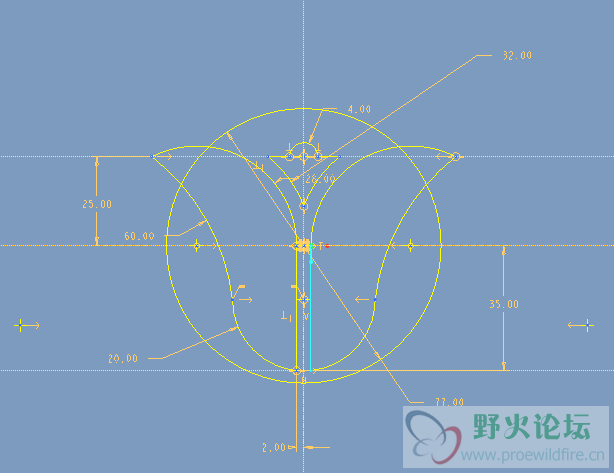

练习

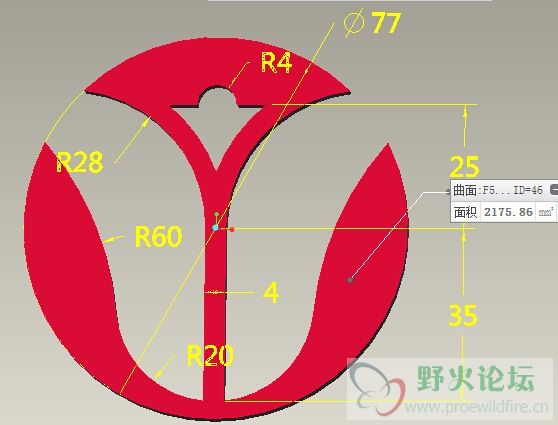

jiuchanbuxiu · 发表于 2014-8-13 09:42

675473451 · 发表于 2014-8-13 09:43

thumbs · 发表于 2014-8-13 10:22

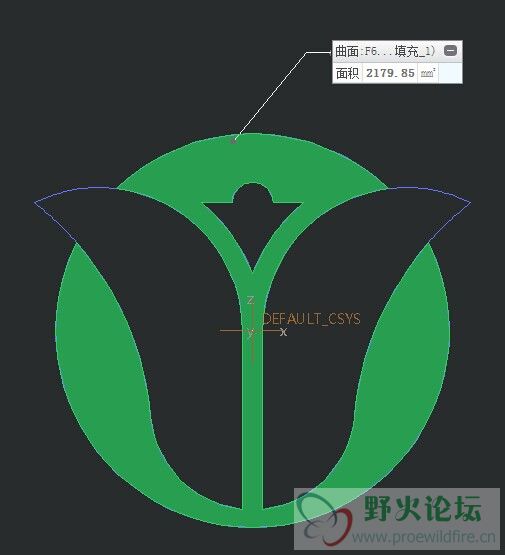

继续做练习,希望这次是认真做的


练习_21.prt.rar (58.16 KB, 下载次数: 0)

杨明生 · 发表于 2014-8-13 10:38

ex21

叶子风云 · 发表于 2014-8-13 10:59

叶子风云发表于 2014-8-13 09:12
来了来了，重在参与互动...

版主呀！都已经加上了，回过头还要扣下来.
