题目简介：

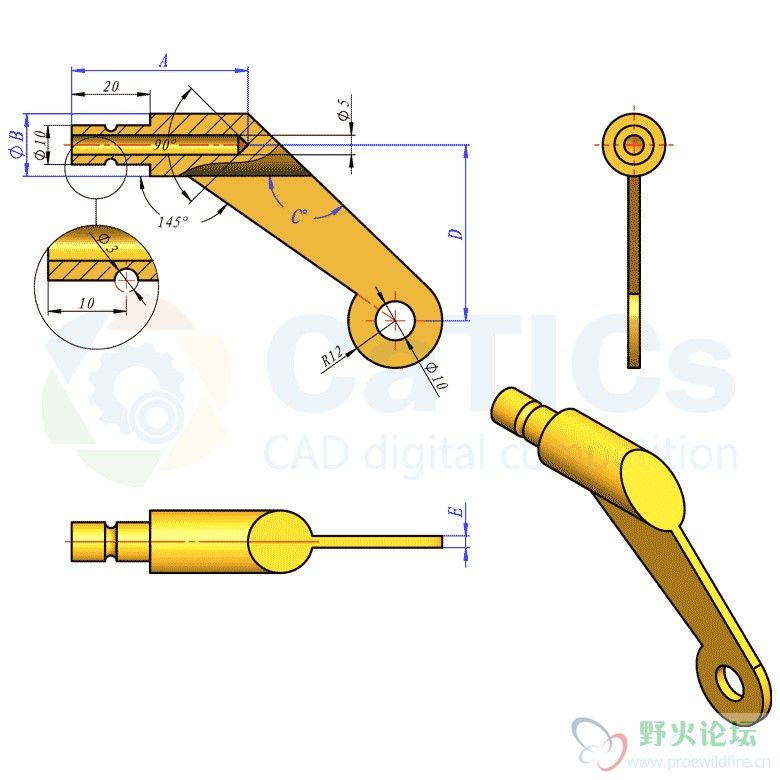

题目：参照图构建零件。注意其中的重合、同心、相切等几何关系。
参数：A=45， B=16， C=136， D=45， E=3

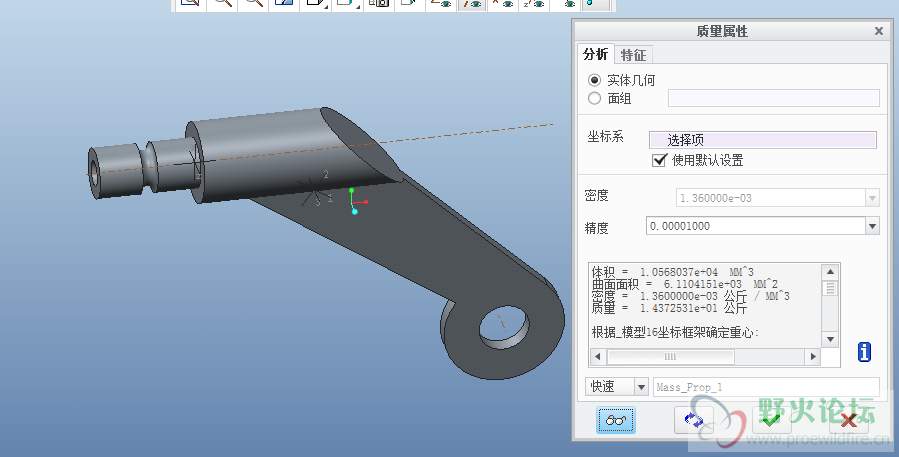

问题：模型的体积是多少？
模型的体积是多少？

完成者加权限100上传prt，视完成情况给予金钱或威望奖励，版本请使用CREO2.0以下，不加权限不给奖励

085304229 · 发表于 2014-8-8 09:08

赚点威望

thumbs · 发表于 2014-8-8 10:13

练习 16

练习_16.prt.rar (66.53 KB, 下载次数: 2)

叶子风云 · 发表于 2014-8-8 10:18

再来赚点威望～～

卢嘉祥 · 发表于 2014-8-8 10:20

hengchuan313 · 发表于 2014-8-8 10:21

本帖最后由 1051083108 于 2014-8-8 10:27 编辑

看看个

杨明生 · 发表于 2014-8-8 10:46

creo 2.0 M60

zx105010 · 发表于 2014-8-8 11:27

本帖最后由 zx105010 于 2014-8-8 11:28 编辑

求评价

123415040 · 发表于 2014-8-8 11:48

请版主指教

v2zwd · 发表于 2014-8-8 13:29

本帖最后由 v2zwd 于 2014-8-8 13:33 编辑


prt0008.prt.rar (127.09 KB, 下载次数: 0)
