求助，管子结构件，扫描的问题（10楼有发现）

5档手动 · 发表于 2014-6-22 09:24

本帖最后由 5档手动于 2014-6-22 21:48 编辑

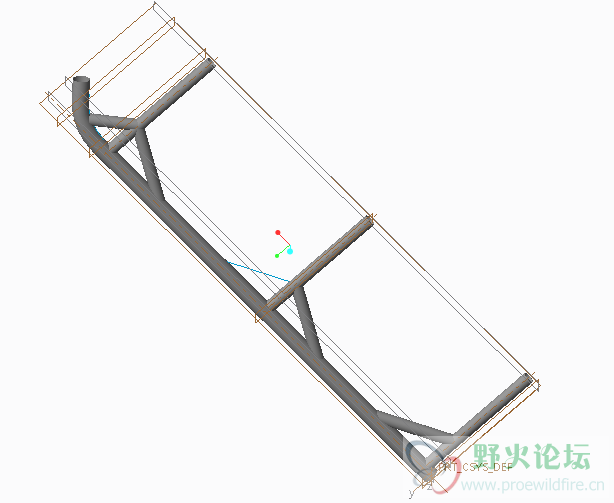

为了增加侧杠的强度，在横向纵向的管子之间，增加了加强筋（也是管子）。


但是中间这一处的加强筋，怎么扫描在合并端处理的时候都成问题，百思不得其解：


工程文件太大了，放到了网盘上:
http://pan.baidu.com/s/1qWPSUWc

golddevil · 发表于 2014-6-22 10:05

首先建议钢结构最好使用proE的EFX 模块来设计比较好
然后扫描的可以设置合并端来让扫描特征和其接触处的特征融合

5档手动 · 发表于 2014-6-22 10:15

golddevil 发表于 2014-6-22 10:05
首先建议钢结构最好使用proE的EFX 模块来设计比较好
然后扫描的可以设置合并端来让扫描特征和其接触处 ...

网盘上有工程文件，我这是creo，就是这一个扫描有问题，其他的都正常

1051083108 · 发表于 2014-6-22 11:10

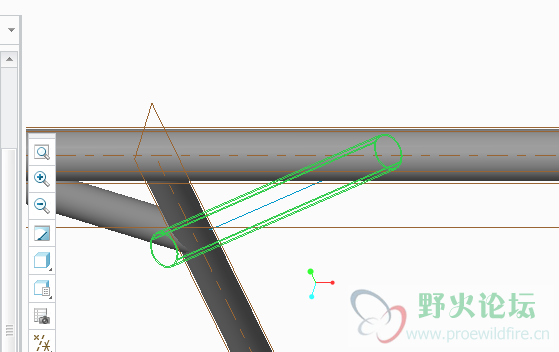

扫描不成就用拉伸，中间建立一个垂直于路径的基准面，圆环拉伸，两侧，到下一曲面就可以了。
没有prt看不清你的问题出在哪

5档手动 · 发表于 2014-6-22 11:54

1051083108 发表于 2014-6-22 11:10
扫描不成就用拉伸，中间建立一个垂直于路径的基准面，圆环拉伸，两侧，到下一曲面就可以了。
没有prt看不 ...

版主，有prt啊，因为超过128kb了，放到网盘上了，可以下载：

工程文件太大了，放到了网盘上:
http://pan.baidu.com/s/1qWPSUWc

cm_liu · 发表于 2014-6-22 20:11

确实是用afx框架来画结构比较好。

ae16748 · 发表于 2014-6-22 21:04

学习。

5档手动 · 发表于 2014-6-22 21:05

cm_liu 发表于 2014-6-22 20:11
确实是用afx框架来画结构比较好。

我觉得还是要找到原因，不然折腾一圈，还是不知道怎么回事

5档手动 · 发表于 2014-6-22 21:44

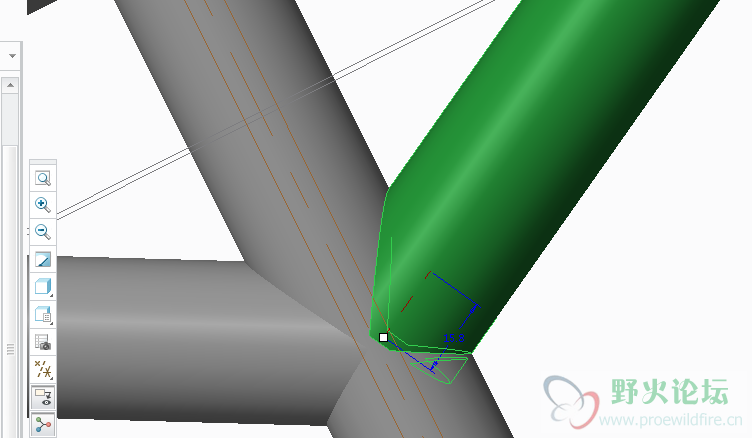

通过修改扫描的起点和终点(将起点和终点，各自偏移30和15)，问题得以部分解决，但是这还是不严格的满足设计意图。

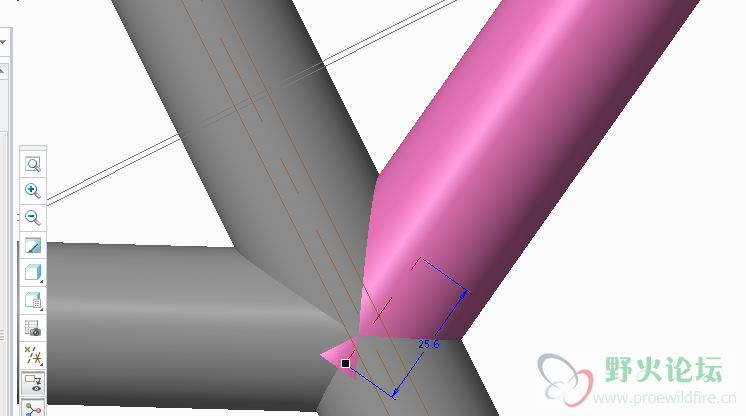

貌似creo对于三个同等直径的管子进行相交扫描时，最后一个扫描，会因为合并端与第一个扫描重合引起问题，比如，手动
对扫描进行修正时出现的情况：


A13905519590 · 发表于 2014-6-22 21:49

可以在装配模式下用已有管子截
