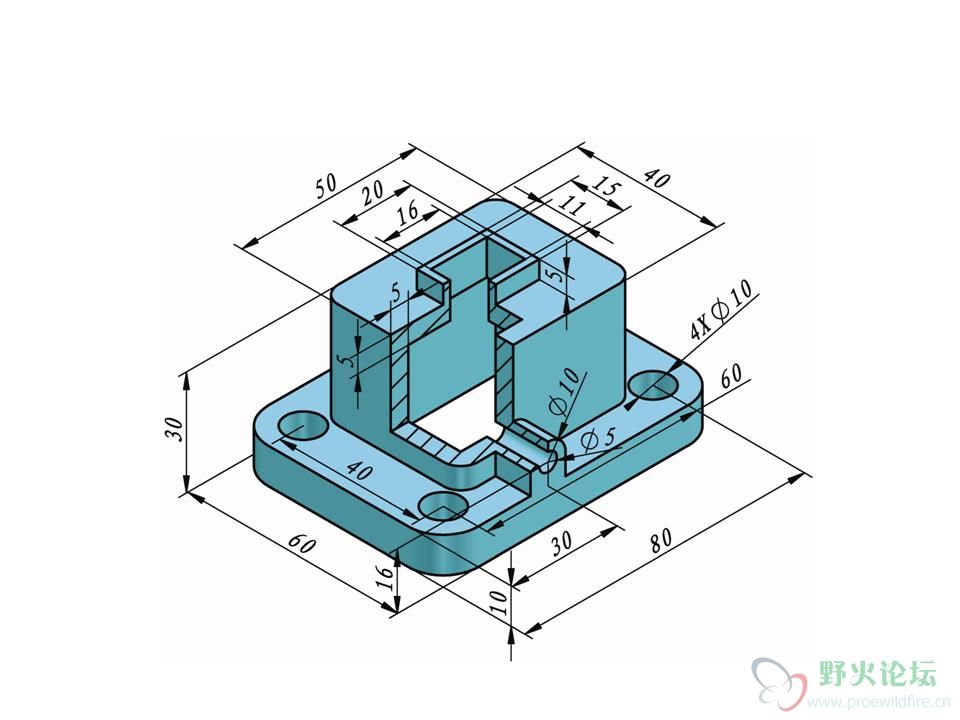

这样的三D剖怎么剖

杨允振 · 发表于 2014-5-7 21:02

这样的三D剖怎么剖

bekehanmu · 发表于 2014-5-7 22:33

貌似这个是SW的文件

poplar19 · 发表于 2014-5-7 22:39

本帖最后由 poplar19 于 2014-5-7 22:41 编辑

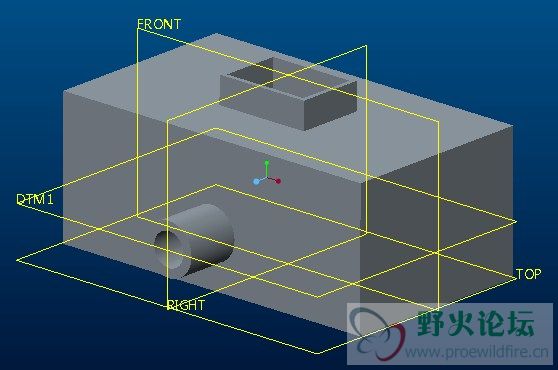

1.一个类似模型

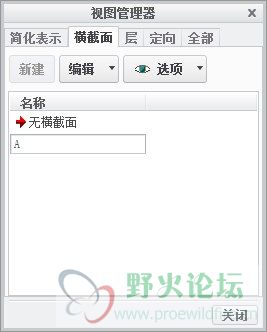

2.视图管理器，新建横截面A

3.选择区域

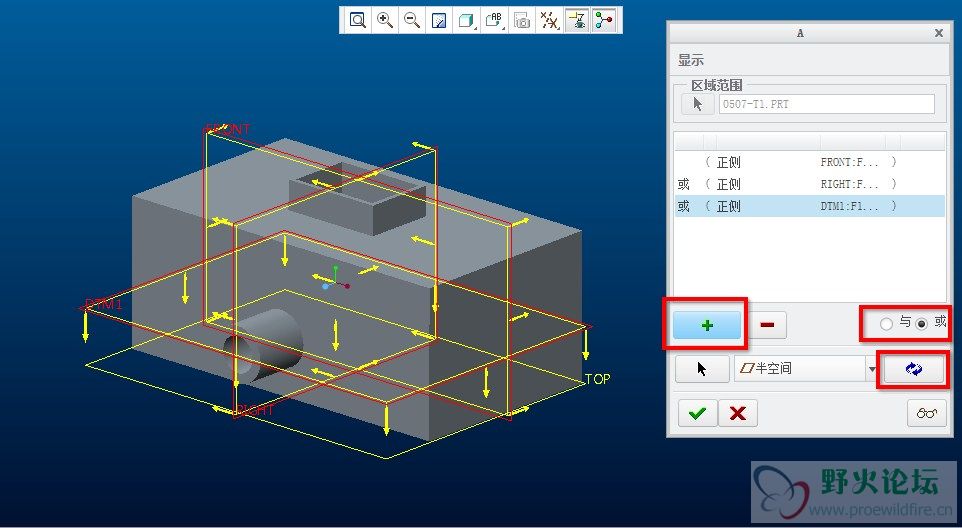

4.通过“+”添加多个平面，通过那个“循环箭头”更改方向（全部朝向要保留的实体），将后两个改为“或”（即相交的全部保留）

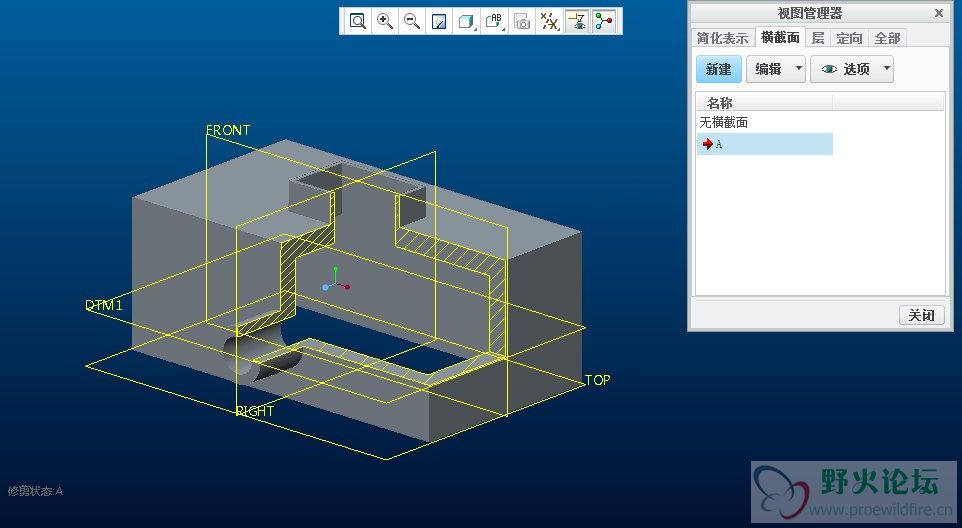

5.完成

majian8916 · 发表于 2014-5-7 23:28

楼上的思路是正确的，不过楼主的例子还要难些

石修于溪 · 发表于 2014-5-8 09:18

三维的局部剖，我还没有用过呢，感觉不错啊

纯真北方的狼 · 发表于 2014-5-8 09:24

学习经验

叶子风云 · 发表于 2014-5-8 09:46

学习了

golddevil · 发表于 2014-5-8 10:28

按照2楼的方法其实我做不出来
找了半天找到一种思路请高手画一下
就是把这个零件放置到组件中
然后在管理视图-截面-区域下有一个“使用封闭曲面创建区域”
选择你要保留的封闭曲面然后就行了

mcuikai · 发表于 2014-5-8 12:08

简单一点,做一个切除特征,然后压缩掉.在视图中有效即可.
手动添加一下剖面线...

123415040 · 发表于 2014-5-8 13:33

可以按2楼的说法拓展一下
