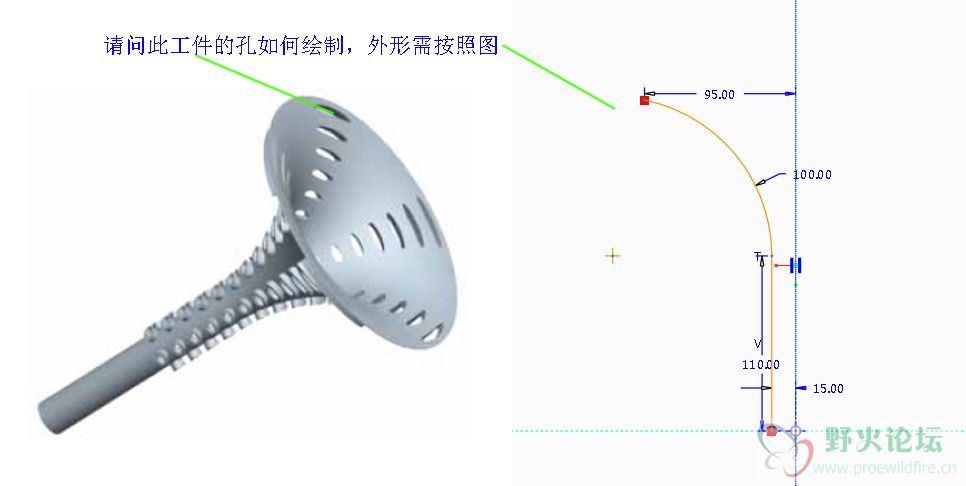

请问此工件的孔如何绘制

bin745703822 · 发表于 2014-5-4 11:02

无锡灵骏 · 发表于 2014-5-4 11:14

应该是投影上去的孔吧

行走的鱼 · 发表于 2014-5-4 11:17

垂直草绘把

085304229 · 发表于 2014-5-4 11:37

本帖最后由 085304229 于 2014-5-4 11:39 编辑

阵列就可以！

zjjzzg · 发表于 2014-5-4 11:39

稍动脑筋想想，这个就是旋转+整列应该可以做到

1051083108 · 发表于 2014-5-4 11:39

本帖最后由 1051083108 于 2014-5-4 11:45 编辑

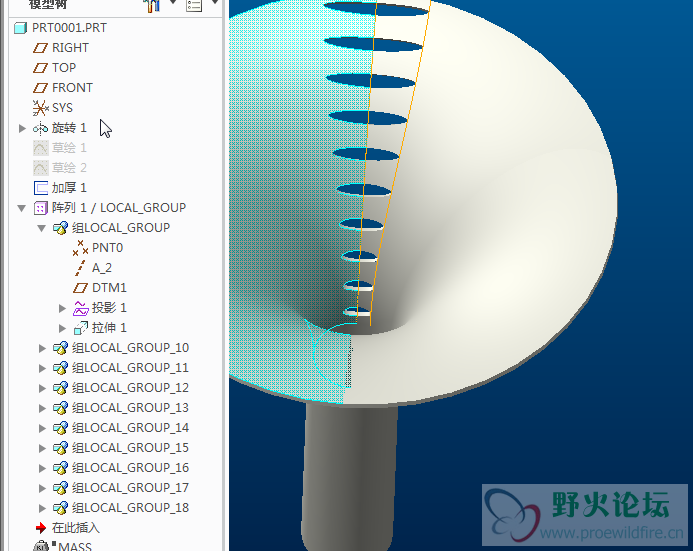

我想这样子是可以解决这问题的，附件版本CREO2.0

有几个点需要注意：
1.图片上一系列孔不等长但是宽度相等
2.孔垂直于曲面
3.孔沿曲面法向是等距的

不要站着说话不腰疼或眼高手低，这个还是有一定难度的，或者说是用到的点比较多。

r261651 · 发表于 2014-5-4 11:58

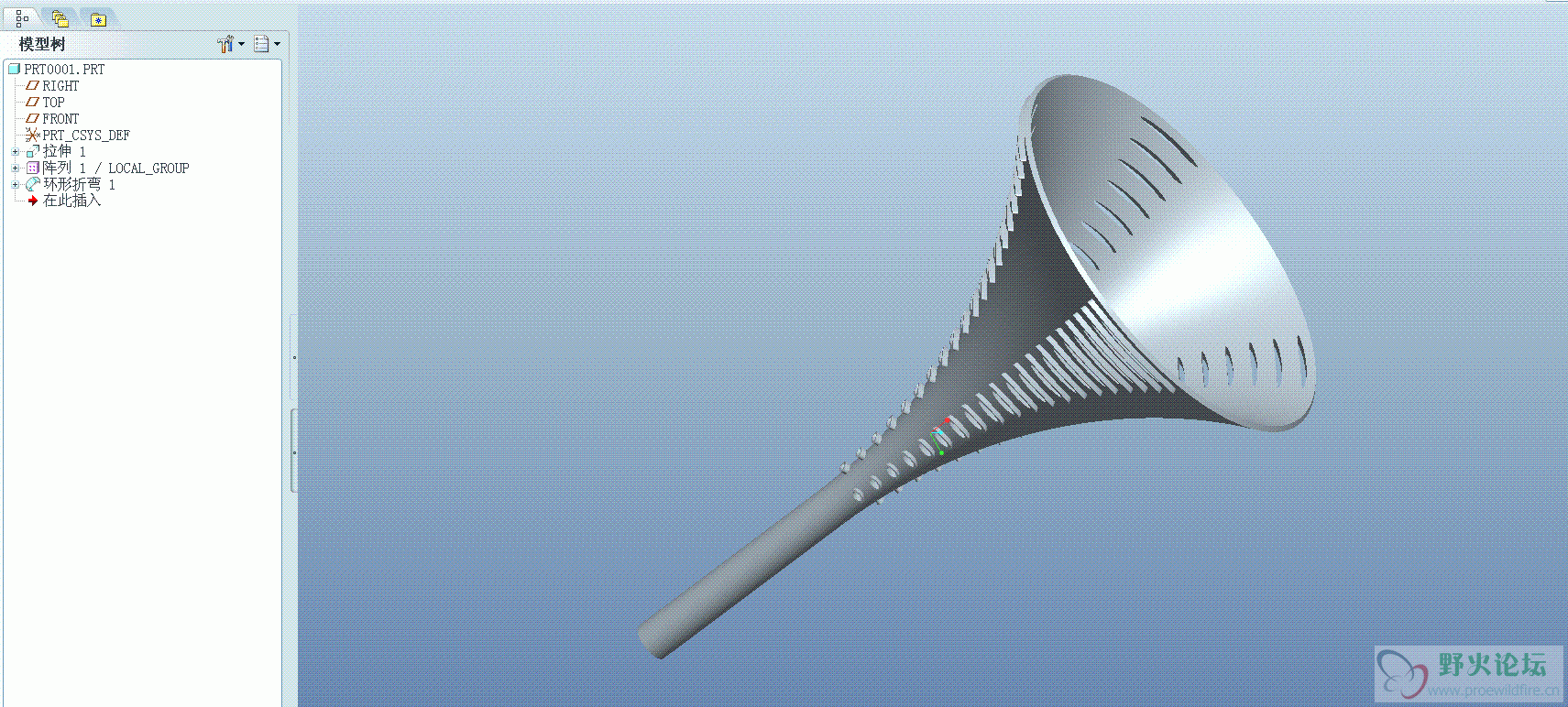

以前在一本书上练过，是孔经过环形折弯导致的变形吧！

bin745703822 · 发表于 2014-5-4 12:03

现在要按照形状做，逆向工程了。

r261651 · 发表于 2014-5-4 14:19

本帖最后由 r261651 于 2014-5-4 14:43 编辑


不是可以按照那个步骤画吗？只要知道圆柱尺寸，就可以还原了

bin745703822 · 发表于 2014-5-4 15:16

请问阁下能否按照我所标的尺寸做一个看看嘛？
