求大神帮忙解决

thumbs · 发表于 2014-3-21 21:00

本帖最后由 thumbs 于 2014-3-21 21:35 编辑

辽工小牧发表于 2014-3-21 20:33
图上的那个134.20和130.60是什么尺寸，我在二维画图的时候127的那个圆不是在55的那个圆上，你怎么画的话那 ...

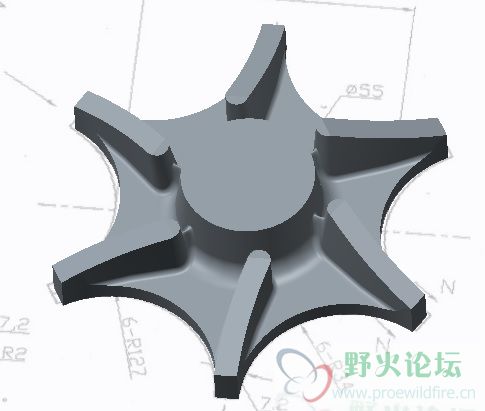

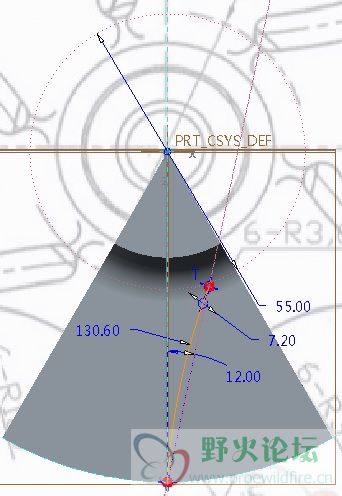

R127 是图纸上的内圆弧半径, 叶片壁厚是7.2 , 则叶片中心圆弧半径是 127+3.6 = 130.6 ,同理, 外圆弧半径就是 127+7.2 = 134.2

127的那个圆不是在55的那个圆上的 , 是外圆弧相切的 R3.6 和直径55构造圆相切

ye_lun.prt.rar (181 KB, 下载次数: 1)


辽工小牧 · 发表于 2014-3-21 21:59

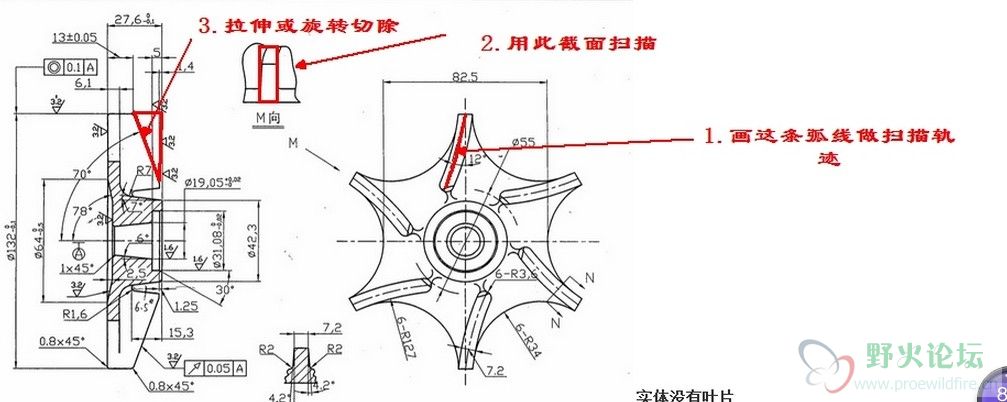

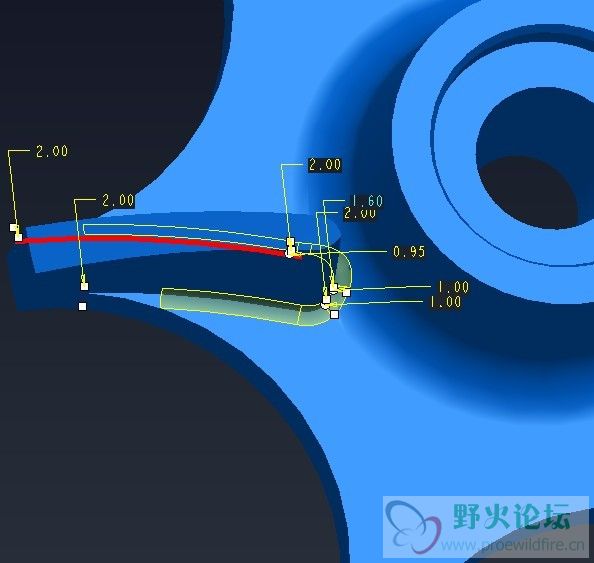

倒角是怎么倒的，能详细说明下吗？其实我感觉下面的做法挺合理的！

辽工小牧 · 发表于 2014-3-21 22:00

这个感觉挺合理的

thumbs · 发表于 2014-3-22 14:58

辽工小牧发表于 2014-3-21 22:00
这个感觉挺合理的

就是这样画的

minpoint · 发表于 2014-3-22 22:12

好久没有上来过了

辽工小牧 · 发表于 2014-3-23 17:52

那个你能详细的说明下R127的圆是怎么找到的，我怎么也画不出来呢？

辽工小牧 · 发表于 2014-3-23 17:53

楼上的那个你能不能把你做完的那个模型给我发下吗？

minpoint · 发表于 2014-3-24 14:34

给你个提示吧

辽工小牧 · 发表于 2014-3-24 18:26

谢谢你了，但是经过老师的研究，我这个太简单不能作为毕业设计的图纸。但还是要学习下！
