[求助] 如何在沿着曲面上画凹槽

4 主题	141 回帖	0 威望

积分: 150

发消息

发表于 2014-2-24 14:46 | 显示全部楼层 |阅读模式

各位大侠：
请高手赐教如何在沿着曲面上画凹槽，谢谢！

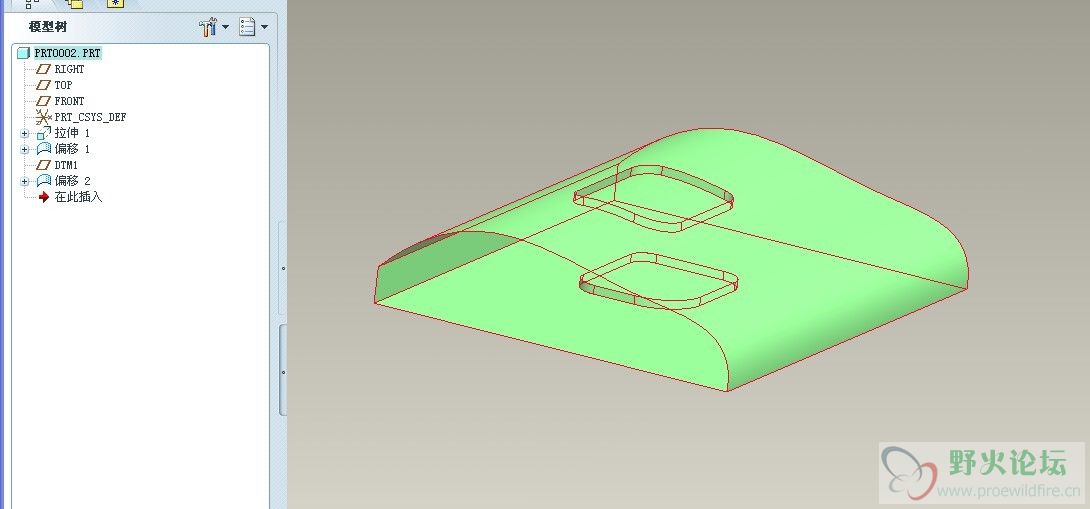

曲面上画凹槽

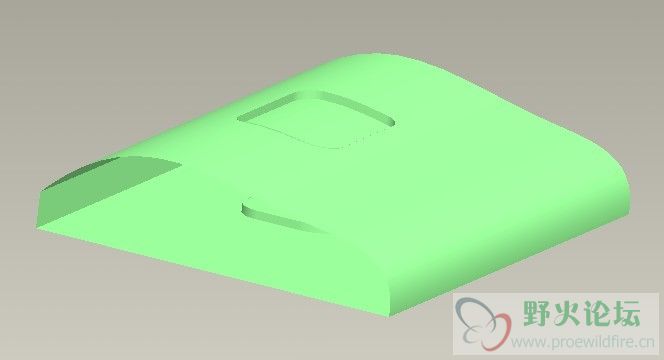

曲面上画凹槽

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

26 主题	1693 回帖	192 威望

农民

积分: 2634

发消息

发表于 2014-2-24 15:21 | 显示全部楼层

根据情况用扫描切除或是曲面偏移。

回复顶踩

使用道具举报

9 主题	486 回帖	29 威望

积分: 686

发消息

发表于 2014-2-24 17:52 | 显示全部楼层

在画凹槽处创建基准平面，草绘，使用“投影”创建图元，得到扫描路径，然后扫描切出凹槽形状。

回复顶踩

使用道具举报

2 主题	19 回帖	0 威望

积分: 25

发消息

发表于 2014-2-24 19:14 | 显示全部楼层

在曲面上建立一个平面，在平面上画出凹槽形状，反向拉伸，去除材料，试试~~~~

回复顶踩

使用道具举报

56 主题	368 回帖	22 威望

积分: 534

发消息

发表于 2014-2-24 19:32 | 显示全部楼层

不知道你要的凹槽是什么样子的

回复顶踩

使用道具举报

4 主题	141 回帖	0 威望

积分: 150

发消息

楼主| 发表于 2014-2-25 15:34 | 显示全部楼层

哪位高手，可以做详细说明，谢谢！

回复顶踩

使用道具举报

0 主题	58 回帖	0 威望

积分: 62

发消息

发表于 2014-2-28 15:30 | 显示全部楼层

曲面偏移就OK

这个有步骤

这个有步骤

回复顶踩

使用道具举报

86 主题	3257 回帖	683 威望

老冯

积分: 5569

发消息

发表于 2014-3-1 20:25 | 显示全部楼层

这个要根据你凹的效果来选择方法。

回复顶踩
