装配图绘制工程图问题

345989403 · 发表于 2014-1-10 10:12

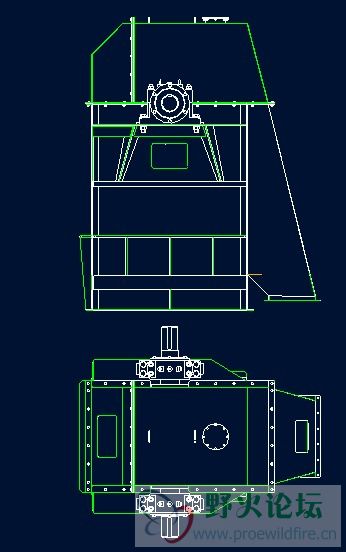

先上图，，，第一张是一般视图和投影视图，，，

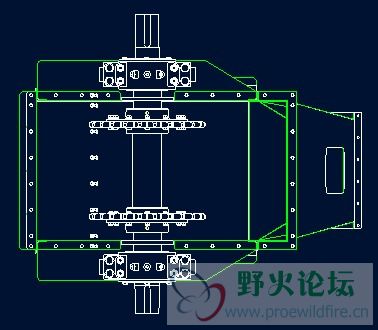

但是我需要的是将上罩壳去除后的投影图，，，如第二张
我想的方法是装配一个没有上罩壳的装配图然后进行一般视图投影。。。请问如何设置更好，，，，，有没有更好更方便的方法。。

塘风小月 · 发表于 2014-1-10 10:51

在三维模型中把上盖隐藏了就可以了

345989403 · 发表于 2014-1-10 10:55

塘风小月发表于 2014-1-10 10:51
在三维模型中把上盖隐藏了就可以了

这个方法我试过了，，，所有的图的上罩壳都没有了，，我只需要俯视图将上罩壳去除，，

塘风小月 · 发表于 2014-1-10 11:09

345989403 发表于 2014-1-10 10:55
这个方法我试过了，，，所有的图的上罩壳都没有了，，我只需要俯视图将上罩壳去除，，

http://www.proewildfire.cn/thread-113771-1-1.html这个是我以前问论坛里的大神的帖子，希望里面的回答对你有帮助吧

19821030 · 发表于 2014-1-10 11:11

一个一个得视图在合并

345989403 · 发表于 2014-1-10 11:14

19821030 发表于 2014-1-10 11:11
一个一个得视图在合并

哦，，怎么弄，，不是很清楚？

jfwiang · 发表于 2014-1-10 11:14

可以试试布局里面的元件显示功能。

345989403 · 发表于 2014-1-10 11:16

jfwiang 发表于 2014-1-10 11:14
可以试试布局里面的元件显示功能。

我用的还是proe4.0.、。。请问这个功能按钮在哪里？、

shenxiaoqi · 发表于 2014-1-10 11:18

在视图管理,简化表示里建你想要的简化表示,然后在绘图图时选你建的简化表示

jfwiang · 发表于 2014-1-10 11:18

4.0的我不清楚
我用Creo的，就在布局里面——元件显示功能，你可以选择零件遮蔽。这个应该就可以满足你的要求了。
