请大神帮忙看看这个件怎么展开？

qq4212489 · 发表于 2013-11-22 13:31

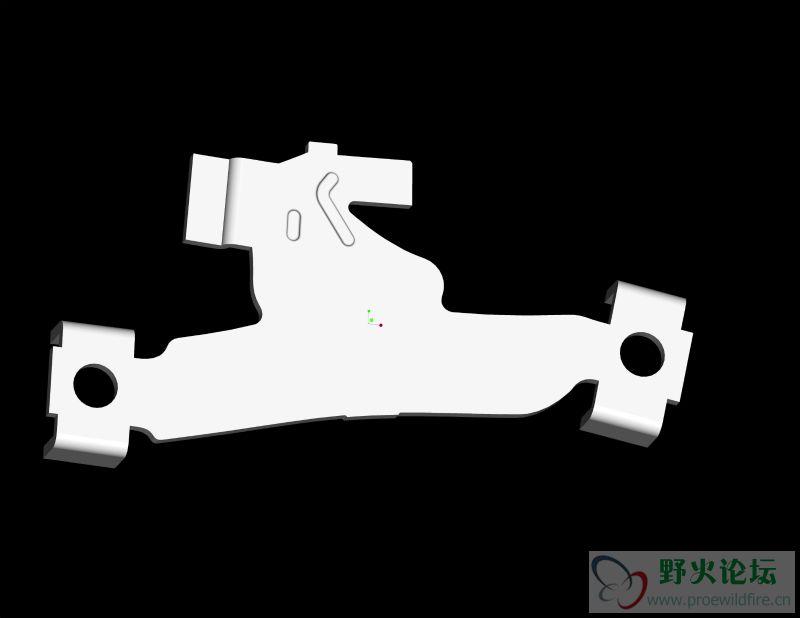

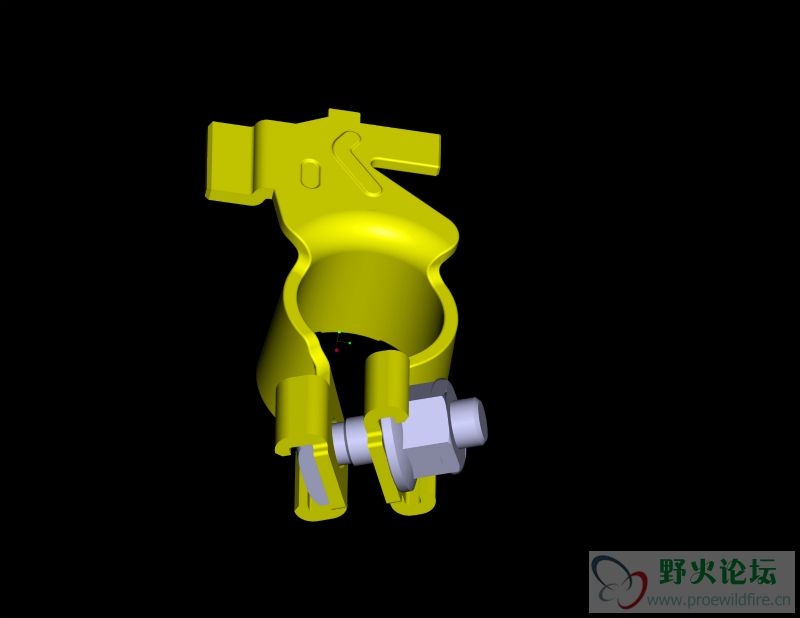

如图，带螺栓的是产品图，另一张为理论展开图

但是客户给的图不是用钣金模块画的，要求我们展开

我试过适当调整，转换进钣金模块。但是仍旧展开不了。。

甚至切开来分段也展开不了，求大神帮忙。。附件STP为产品

qq4212489 · 发表于 2013-11-22 13:33

此为附件产品，求大神下载- -

qq4212489 · 发表于 2013-11-22 13:35

我QQ4212489，方便的话请大家联系我。感激不尽

085304229 · 发表于 2013-11-22 14:09

qq4212489 发表于 2013-11-22 13:33
此为附件产品，求大神下载- -

stp格式，而且你里面还有冲压成型，想展开自己建模吧

乱求整的野火 · 发表于 2013-11-22 15:06

这个折弯也不现实了吧

乱求整的野火 · 发表于 2013-11-22 15:08

在折弯处没有的圆角没有变形，有点

qq4212489 · 发表于 2013-11-22 15:31

085304229 发表于 2013-11-22 14:09
stp格式，而且你里面还有冲压成型，想展开自己建模吧

你好，意思是有这些步骤就不能展开？必须要重新用钣金建模么？
但是中间这圆形的折弯我不知道如何造型，除了中间的圆柱形折弯连接上一段的折弯也是一段圆弧，，，好难

085304229 · 发表于 2013-11-22 15:47

qq4212489 发表于 2013-11-22 15:31
你好，意思是有这些步骤就不能展开？必须要重新用钣金建模么？
但是中间这圆形的折弯我不知道如何造型， ...

你照着这个重新建模应该不难的尺寸都可以参照STP测量出来

ty2c26 · 发表于 2013-11-22 16:13

我觉得起圆那部分存在很大的变形，不适合展开。

当然也同求高手上PRT展开图。

zdg251889620 · 发表于 2013-11-22 16:37

没辙！
