工程图阵列的分度圆标注问题

cclogh · 发表于 2013-11-21 14:50

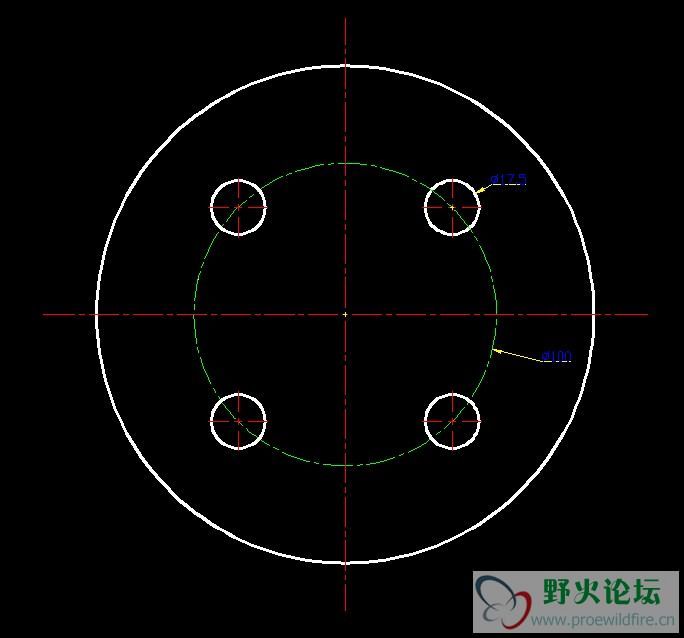

图中的绿色圆标注，看到有的人用的是草绘画圆再标注，但当后期改动后（比如说分度圆直径变化了）草绘的圆不会随之变化，这里分享一个小技巧。
打孔的时候不要用拉伸，用孔命令，其中有个放置选项，里面有个选项是线性，选成径向，然后再阵列，这样生成工程图时可以显示模型注释就能看到分度圆的标注了。因为这台电脑没装creo，没法上图了，见谅

CGKYK · 发表于 2013-11-21 16:32

你的方法可行，不过用直径更好
但是要想标注成功我发现只能选择自动标注
手动标注，无法选择分度圆

小瓶盖儿 · 发表于 2013-11-22 20:40

打孔的时候用孔工具，直径选项，不要用拉伸，然后按需要的数量和角度阵列，在工程图中用显示模型注释，在基准线那选项里勾选分度圆，不过选的时候要选择最开始打的那个孔，分度圆就会和圆孔的中分线一块被选中，然后再勾选尺寸标准里的分度圆直径就行了。

jfwiang · 发表于 2013-12-5 13:32

小瓶盖儿发表于 2013-11-22 20:40
打孔的时候用孔工具，直径选项，不要用拉伸，然后按需要的数量和角度阵列，在工程图中用显示模型注释，在基 ...

依照你说的做了
但是基准线那没有分度圆的选项啊
求解

jfwiang · 发表于 2013-12-5 13:59

刚才在proe5.0上试了
可以显示分度圆
但是在Creo2.0上就不行了
不知道是不是配置的原因、

纯真北方的狼 · 发表于 2013-12-7 13:40

学习经验

jiangliao · 发表于 2013-12-25 22:42

很不错，回去实施。。。

mochuang · 发表于 2014-2-28 13:38

行吗?

nizhen6007 · 发表于 2014-3-7 12:10

我的CREO 2.0 里面也没有分度圆选项。

nizhen6007 · 发表于 2014-3-7 12:24

好像只能是自动标注才管用。手工标注不行。
