Pro/E 剖面图创建如图示

terryever · 发表于 2013-9-24 15:05

野火发表于 2013-9-18 22:02
用折线做出剖面

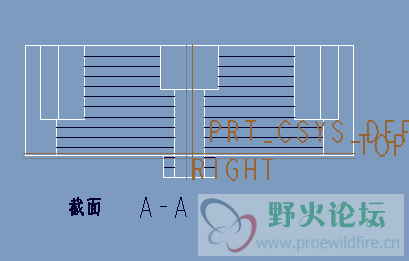

你可以操作一下，看看能不能做出来这样的展开剖面图。

robing · 发表于 2013-9-24 15:27

terryever 发表于 2013-9-24 14:44
能具体介绍一下你的创建方法吗？

我是这样做的，但我感觉哪儿还有点问题，希望高手指点。

terryever · 发表于 2013-9-24 16:36

感谢你的认真回复，但我觉得这样的创建，只是形似，而且也没有展开剖面。这个剖面图是国标上的图片，从主视图的剖面指示线可以看出来，是圆弧线，然后是围绕中心轴再展开。我琢磨了好久也没做出来，希望有高手能做出来。或者我觉得是不是ProE就不支持这样的剖面创建呢？

我是youmin · 发表于 2013-10-7 23:12

本帖最后由我是youmin 于 2013-10-7 23:16 编辑

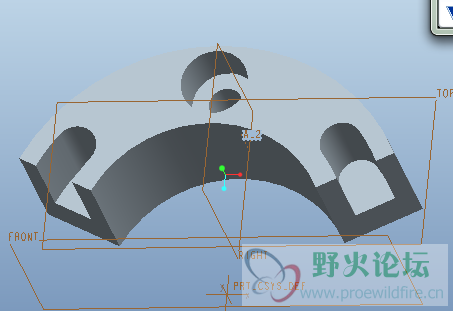

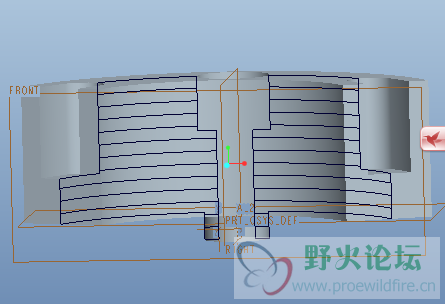

我也用2d截面做了一个

zlyun_163 · 发表于 2013-10-14 13:55

cnfengjie · 发表于 2013-10-17 22:01

2楼是直接剖的不对的，这个是展平的有区别的.

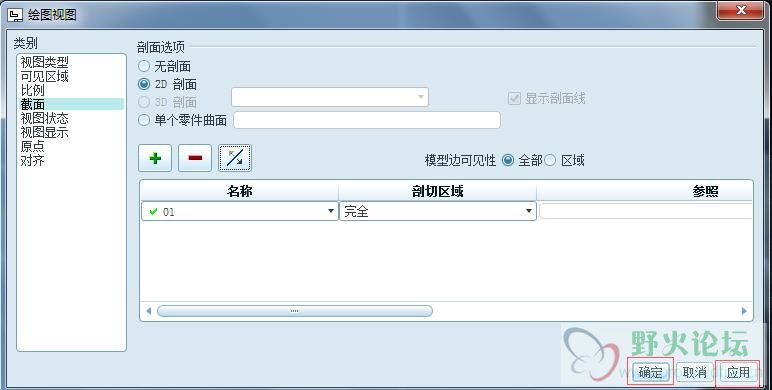

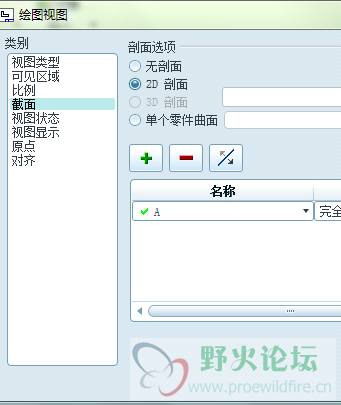

工程图下，选择剖的那个视图，属性---截面---找到剖切区域---点下选择全部展开

不过我想请教下这个弧面是怎么剖切的？

ybsos · 发表于 2013-10-19 20:53

:victory::victory:

yehuogy · 发表于 2013-10-22 14:06

看下是这样吗

yehuogy · 发表于 2013-10-22 14:07

看下是这样吗

zrhwxjl · 发表于 2013-10-22 15:56

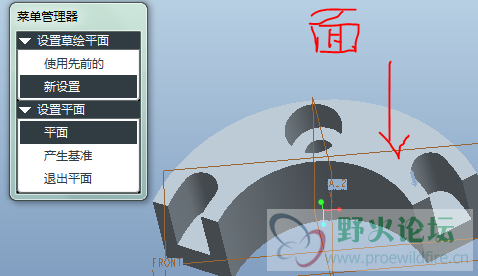

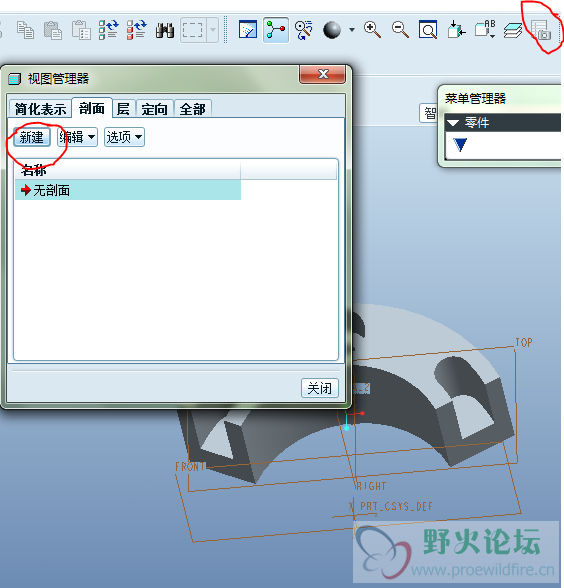

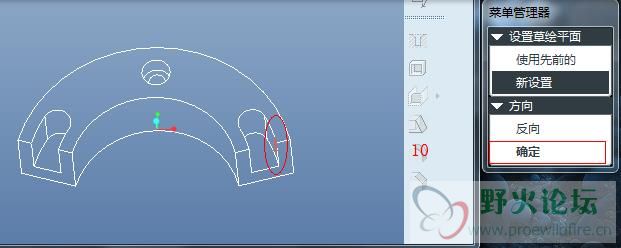

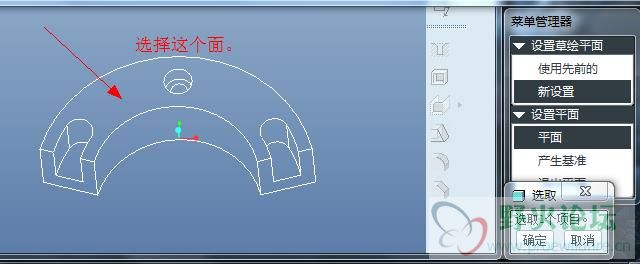

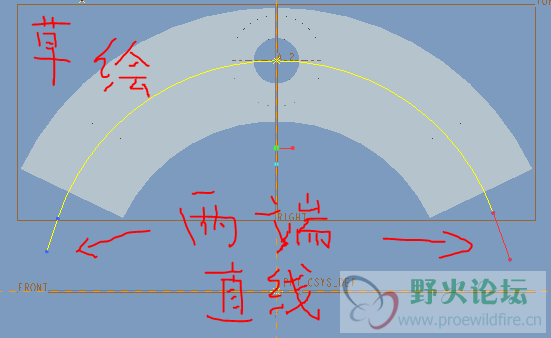

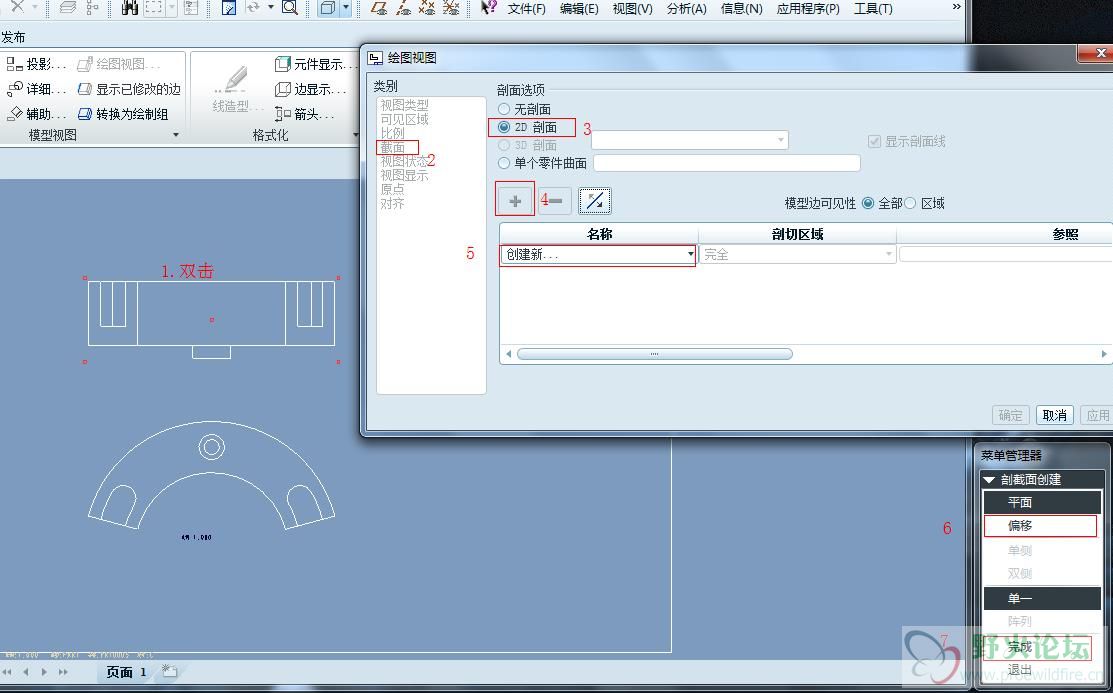

视图管理器-----新建剖面------选择偏移------完成---------选择一个你要剖的平面,绘制一个剖面线-------OK

		自动登录	找回密码
密码			立即注册

[求助] Pro/E 剖面图创建如图示
