Creo 2.0 工程命令--骨架折弯修饰草绘、螺纹、槽

kastorm · 发表于 2013-8-27 21:04

本帖最后由 kastorm 于 2013-8-27 21:04 编辑

正如其名，修饰草绘、螺纹、槽，在造型中仅起到修饰作用，该特征不能被用来执行其他操作，如拉伸等，但是其显示结构简单，可以减少计算机的工作量，同时保证工程图出图的正确性。

修饰草绘

先创建如下图所示的造型

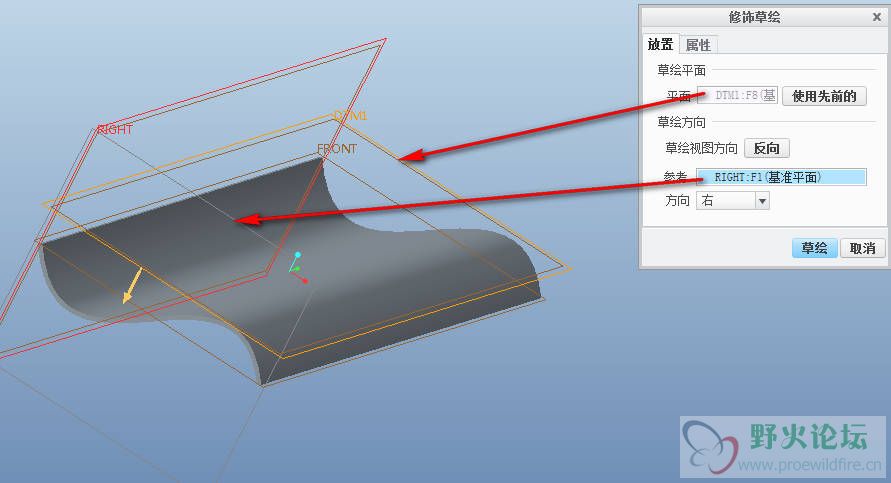

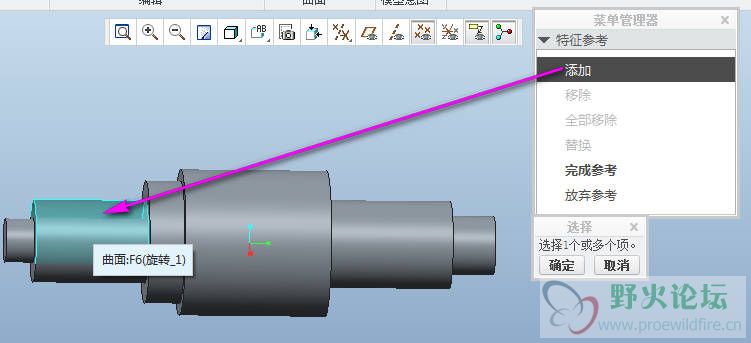

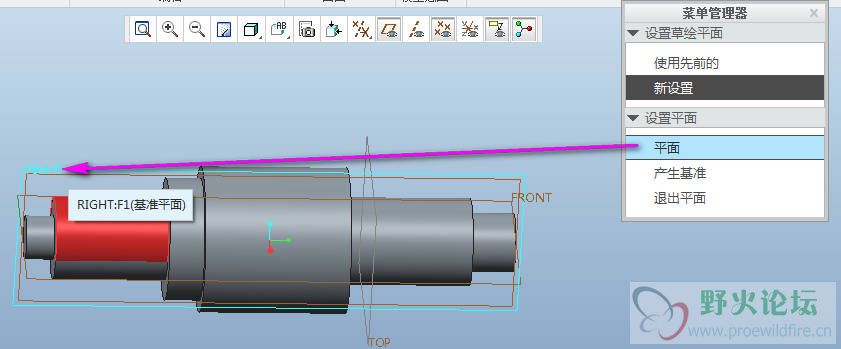

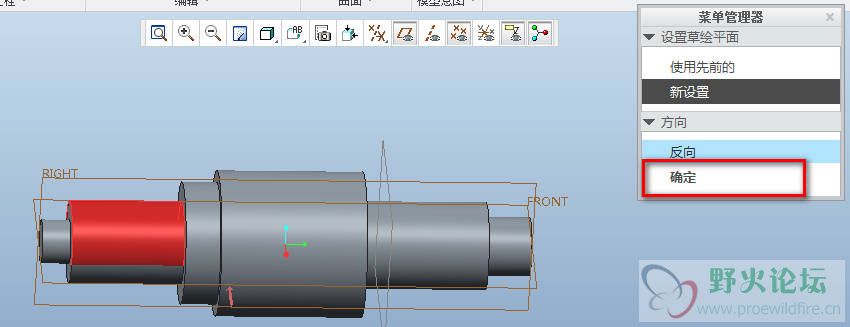

进入修饰草绘命令，弹出如图对话框

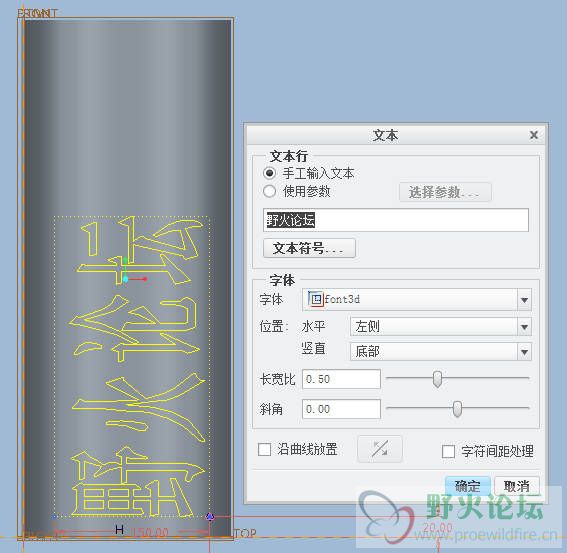

写入相印的文字

确认退出即可完成修饰草绘的创建

同时，修饰草绘还可以添加剖面线

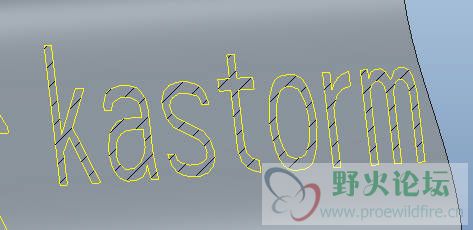

再次进入修饰草绘命令，在属性选项卡上可以看到剖面线的设置

进入草绘界面绘制绘制相应的图形，完成后可以看到效果

修饰草绘虽然不能用于拉伸等造型命令，但是可以用于投影，以使文字贴合曲面

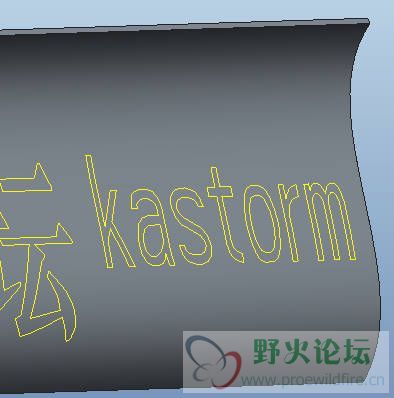

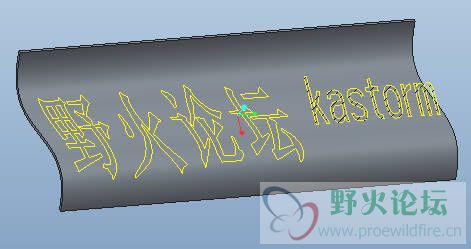

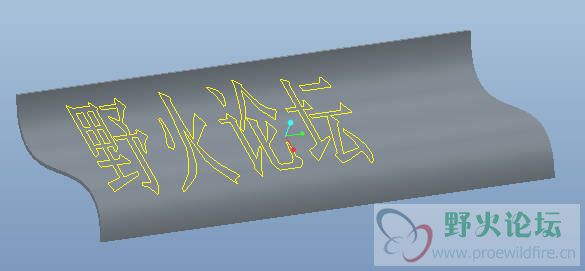

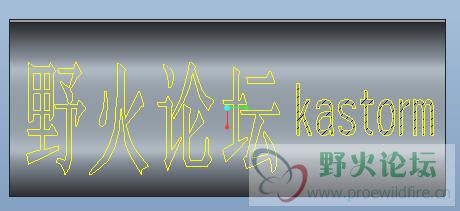

完成后效果如图

但是这样做出来的文字投影有点失真，文字没有按照曲面附和上去，如下

我们可以通过更改相应的选项来修改

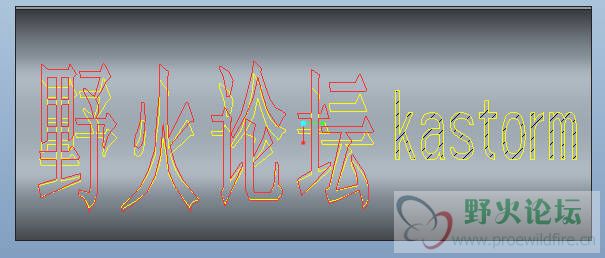

我们看下更改后的效果，红色为投影前的文字，黄色为投影后的文字

再看下带剖面线的文字投影的效果

会发现其剖面线不会投影

下面看修饰螺纹

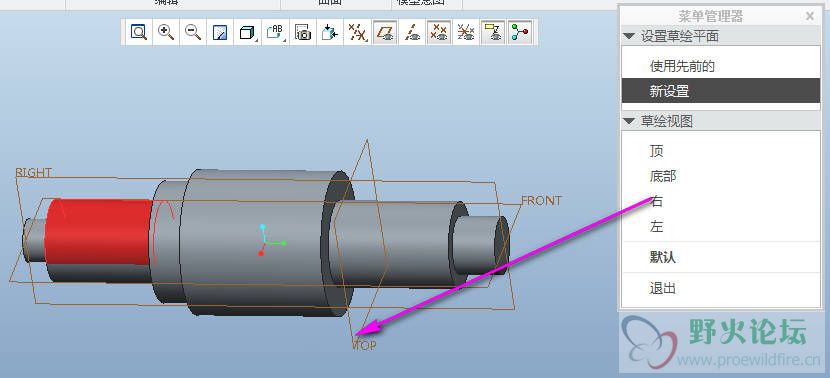

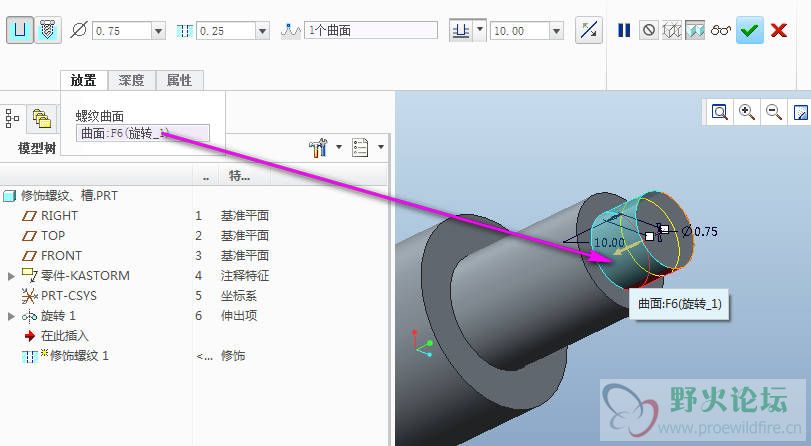

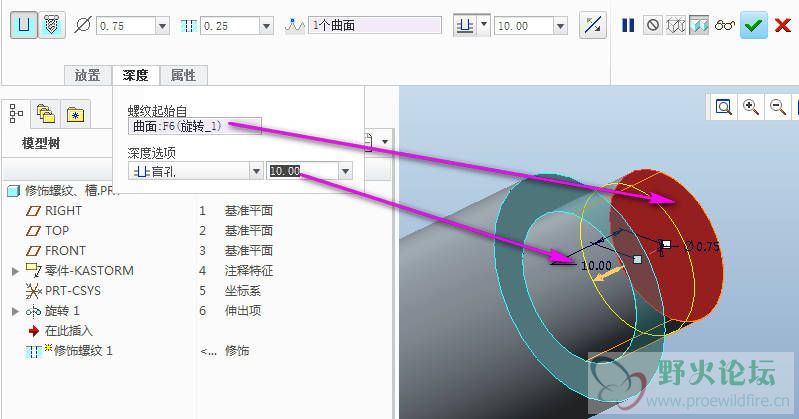

进入修饰螺纹界面

完成后，造型并不会发生变化，但是我们进入到工程图时，就可以看到相应的螺纹

进入修饰槽的命令

绘制如下草图

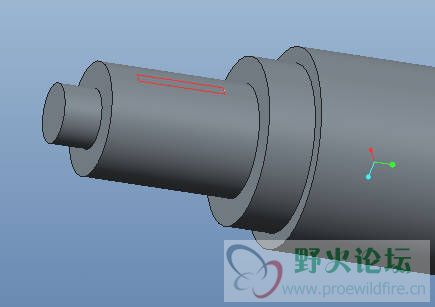

完成后效果如下

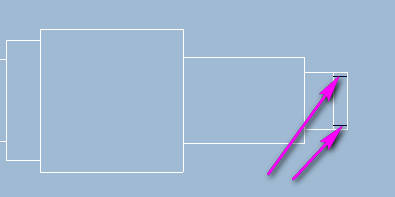

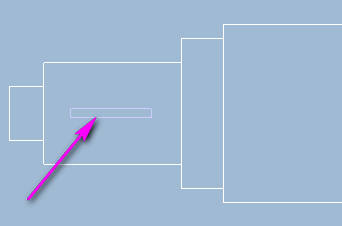

在工程图中可以看到其效果

模型.part1.rar (500 KB, 下载次数: 105)

模型.part2.rar (403.06 KB, 下载次数: 98)
