如图中的角度标注

freemyhart2 · 发表于 2013-7-27 16:06

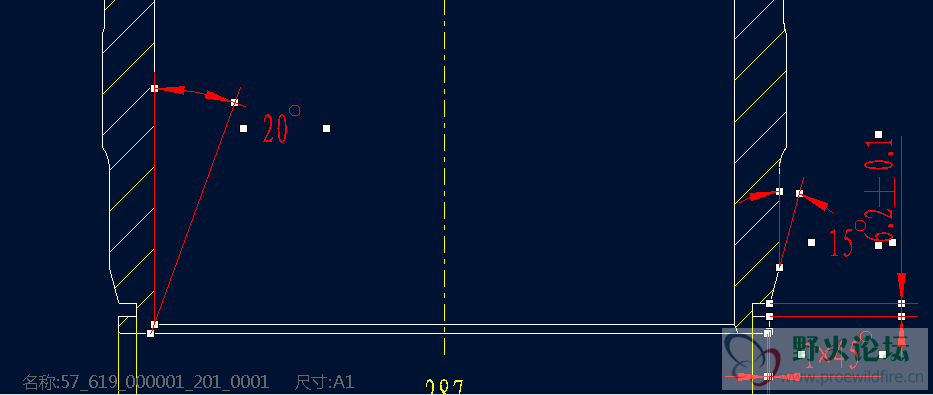

图中的15度和20度两个角度的标注。

fjs2008 · 发表于 2013-7-27 16:35

选中，右键，反向箭头。

freemyhart2 · 发表于 2013-7-27 16:47

反向箭头就是从20度角的这种形式变成15度角现在这个样子

我的意思是说上面图中的角度标注整个尺寸线不封闭 15度角标注缺少箭头间的连接弧线。而且不管怎么拉都无法出现那条封闭的连接弧线

fjs2008 · 发表于 2013-7-27 16:57

箭头朝里面中间是没有线的吧

[ 本帖最后由 fjs2008 于 2013-7-27 17:37 编辑 ]

yzhq815 · 发表于 2013-7-27 20:37

需要定制标注尺寸标准的，PROE自定义，数字大小和箭头朝内朝外有关系的

野火 · 发表于 2013-7-27 21:15

设置工程图选项 angdim_text_orientation parallel_outside

freemyhart2 · 发表于 2013-7-29 16:59

改了很多设置都没有解决掉
所以我决定更改公司绘图标准
让其接受软件设置。

野火 · 发表于 2013-7-29 20:45

6楼就可以

freemyhart2 · 发表于 2013-8-1 08:28

设置里面的几种模式我都试过拉，只有最后一种全都在外面，是有中间的连接弧线，但是角度值与尺寸线是平行的，不符合GB

野火 · 发表于 2013-8-2 21:33

有好几个选项，自己多试试，不再多说了。
