creo2.0 里面的“耳、唇、法兰、槽、环形槽”教程系列之轴、法兰（二）

085304229

1）今天在这里讲述轴、法兰的命令创建过程
创建轴的特征与创建草绘孔的特征相似，都必须草绘旋转截面图，然后将其放置在模型表面上产生的特征。与草绘孔不同的是，轴特征只能添加材料，而草绘孔则相反。
草绘截面时应该注意：

1.必须先绘制一条轴旋转的中心线；
2.草绘截面必须闭合，且只能在中心线一侧；
3.特征完成后，系统将特征截面的最顶层置于放置平面上。
下面来看一下具体创建过程：

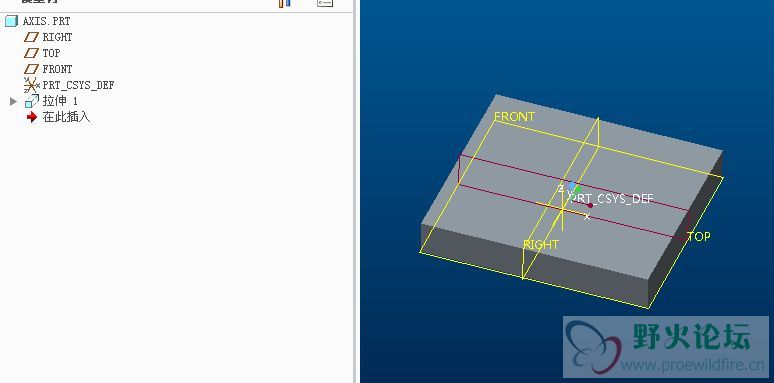

特征创建之前可以看到这些选项是灰色，不可以用的：如图



第一步：首先创建一个特征。如图：

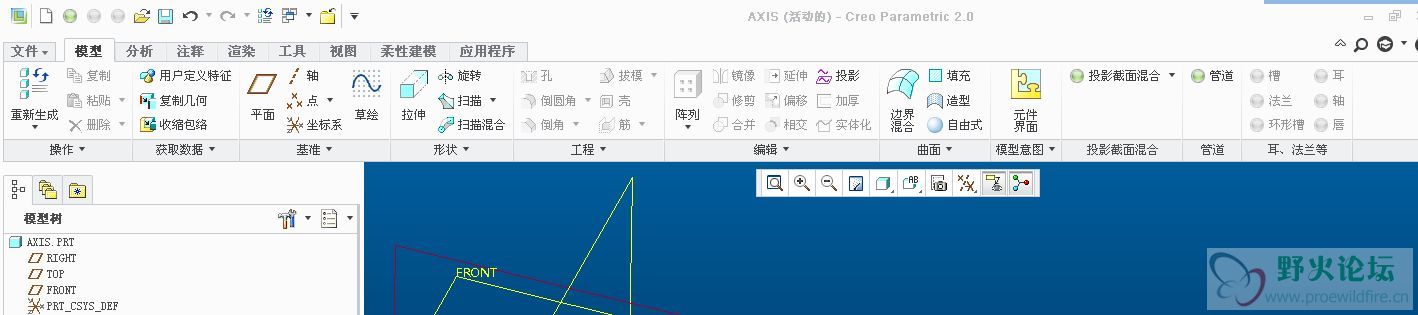

特征创建好后，轴可以使用，如图：

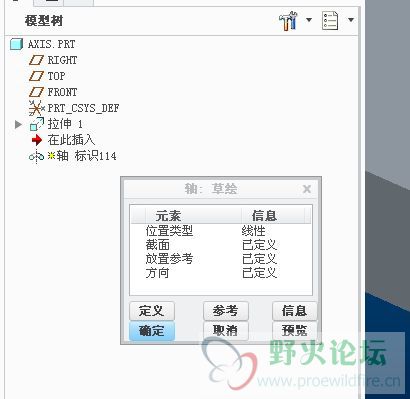

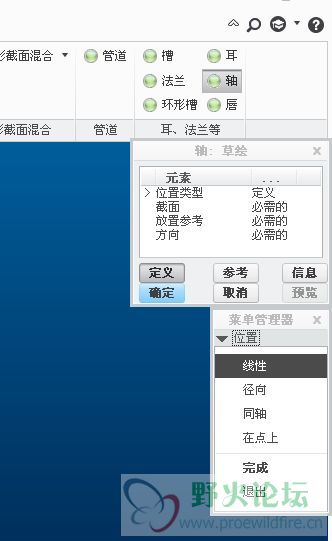

单击轴命令，弹出如图所示对话框：



其中：
线性：参照两个边、轴、基准或者两个平面放置。
径向：绕以中心轴及参照一个平面（这里确定角度）放置。
同轴：绕以中心轴及参照一个平面（这里确定角度）放置。
在点上：就是预先创建好基准点位置。
这里值得提醒的是，当你选择哪一种放置方式之后，系统会先进入草绘，绘制轴的旋转截面，绘制结束之后，系统提醒我们要求在哪一个面上放置旋转轴特征，接着提示我们选择轴的中心线与参照平面的偏移距离，线性就是要两个非平行的平面的偏移。
这里我讲述一下，线性的具体创建过程：（这里选择面为放置参考）
接着上面的步骤：选择好线性，单击完成按钮，进入一下，草绘环境；如图
可以看出这时的草绘不要求我们选草绘平面，参照之类的，像创建图形操作一样。



草绘如图的形状：
在这里我故意绘制这种锥形的，到时注意观察，锥形的哪一边放置在我们选的平面上

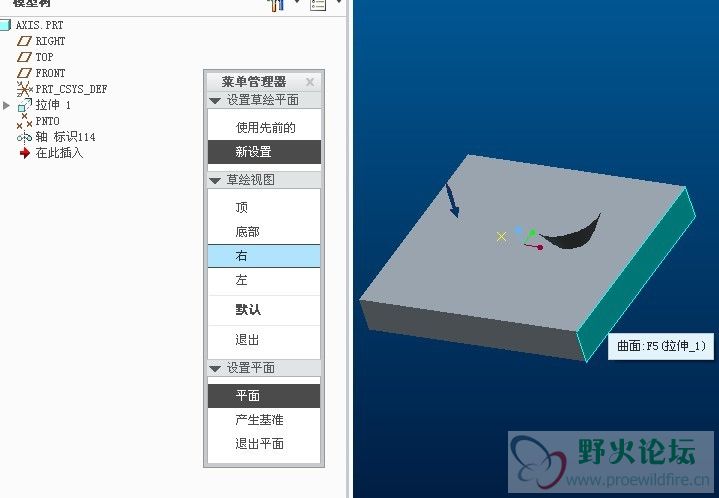

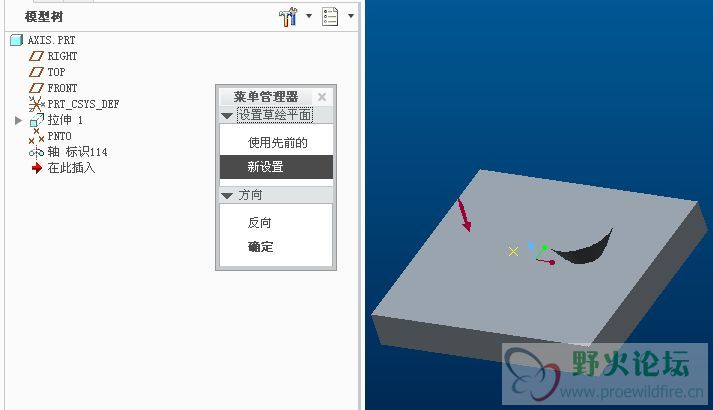

单击完成按钮，弹出如图所示，要求选择放置轴的平面：（我选择加亮的平面为放置面）

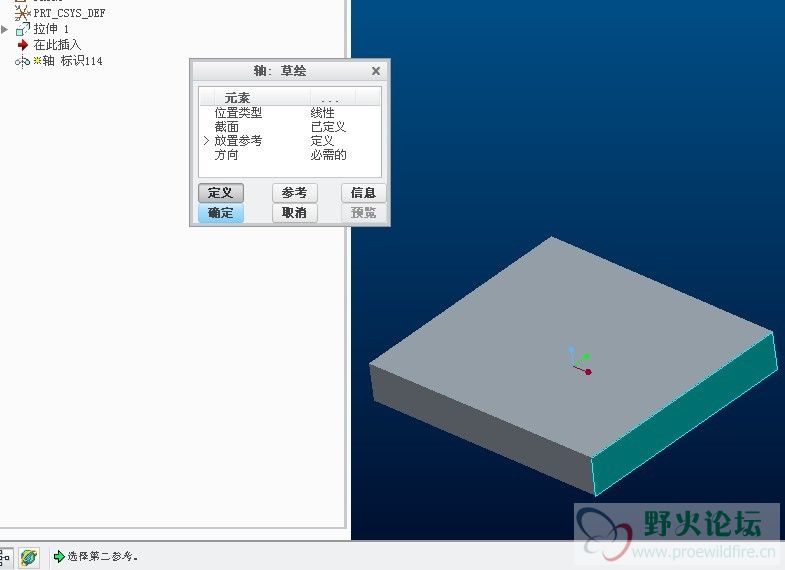

接着弹出要求我们选择线性偏移的曲面：

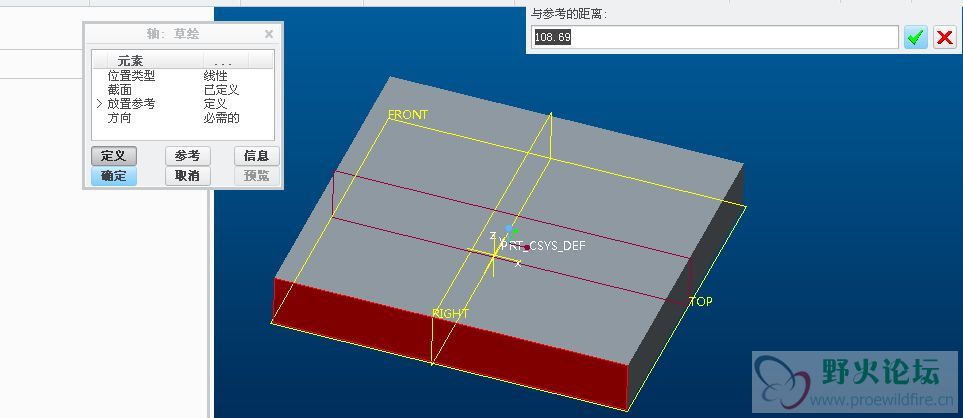

接下来就弹出要求我们选择第二参考方向，然后选择一个曲面输入偏移值，如图：

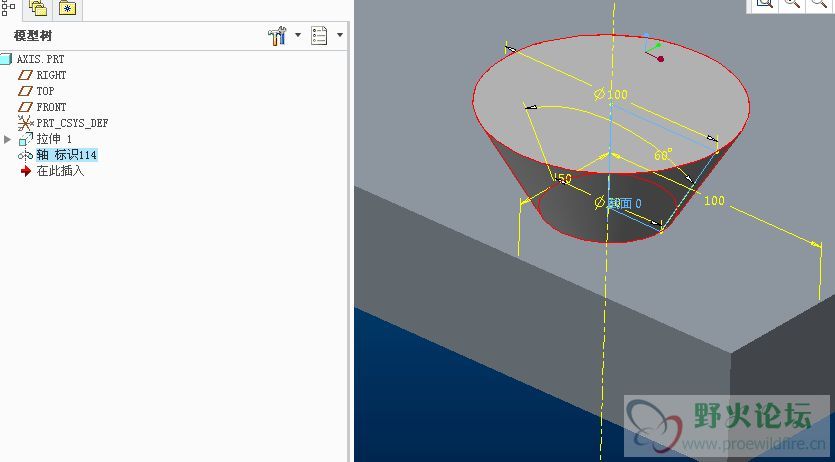

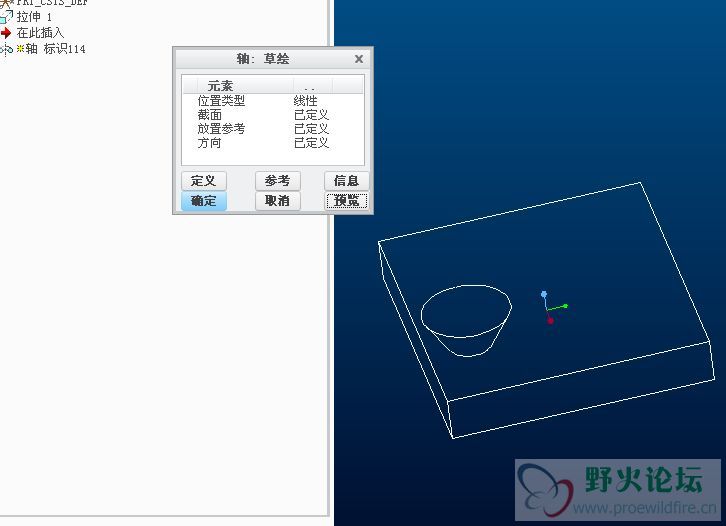

输入数值之后，单击预览，这是看到：



看到是不是小头在下面，这就是上面说的“3.特征完成后，系统将特征截面的最顶层置于放置平面上。”应该明白了吧。
如果你想修改，轴的一些参数看以在模型树上进行动态编辑，在轴特征上右击，弹出对话框下单击“编辑”就会显示如图所以的创建轴需要的一些参数值，如果你想修改轴的放置平面，则需要，在右键菜单中选择“编辑定义”





单击“编辑定义”弹出如图对话框：



想修改什么就可以在这里改了。
2）法兰
法兰特征比较简单，它就是附着在模型上的旋转特征，主要是用来做轴肩使用。
下面讲述创建过程：
1.单击法兰弹出，如图所示对话框：



这里面的的角度有90、180、270、360还有上面的可变的，就是用户自定义角度值。
下面的“单侧”即旋转特征延中心线某一侧旋转。
“双侧就是延轴的两侧对称旋转。
这里我选择“可变的”、双侧“然后单击完成





弹出如图所示对话框：（这时系统要求我们选择，草绘平面，以及定义参照）



选取如图所示平面为草绘平面：



选取参考，如图所示：

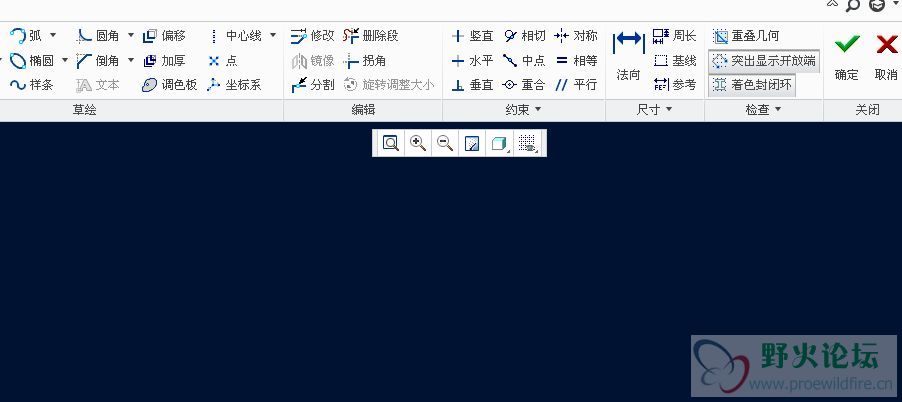

进入草绘环境，随便绘制一个草绘截面（注意：草绘截面一定要开放，否则失败）

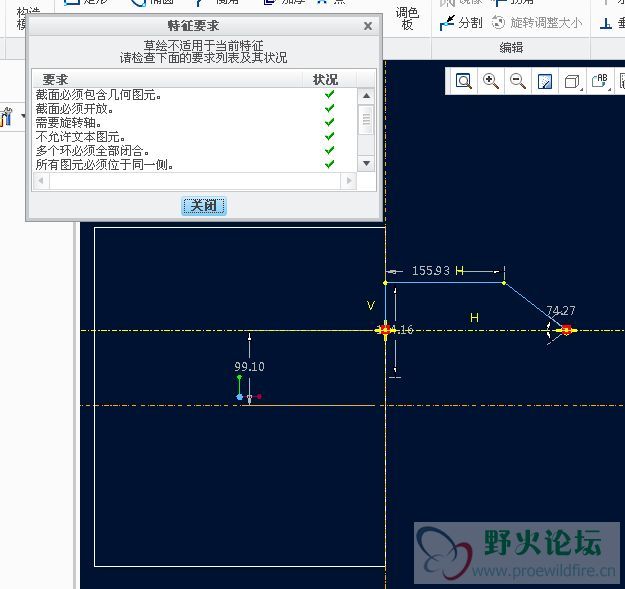

看到特征要求里面写的了吧"截面必须开放”“
如图：

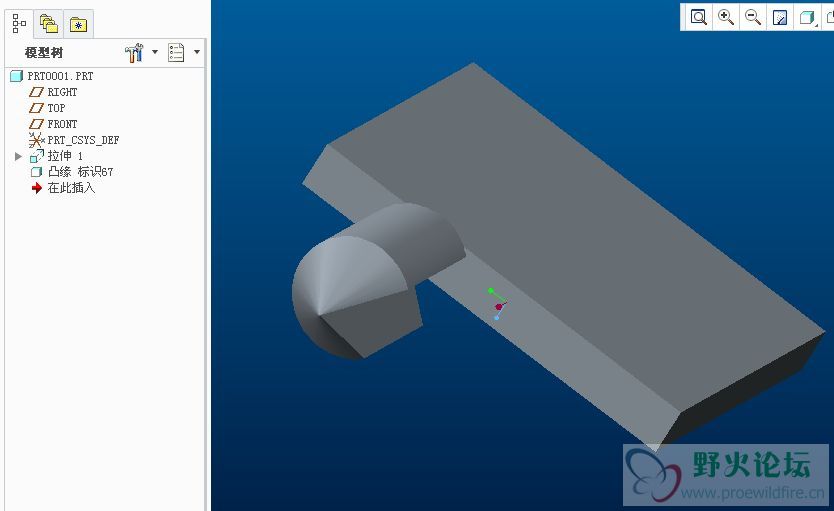

单击草绘完成“√”看到我们创建的法兰特征：结果如图




附件：

flange_axis.prt.zip (31.66 KB, 下载次数: 63)

2013-7-25 08:29 上传

点击文件名下载附件

大家如果有疑问请跟帖说明。
