定制的绘图符号怎么与几何公差关联

银色闪光 · 发表于 2013-6-26 21:51

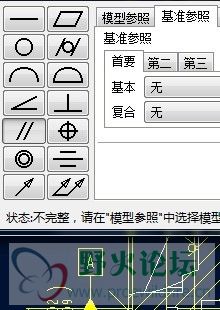

自己做的基准定制符号标好了，标几何公差的时候选不到（基准参照里显示无，下拉列表里没有），怎么才能在几何公差基准参照里显示自己做的基准符号

戴建春 · 发表于 2013-6-27 07:53

自己做的定制符号与系统的几何公差是没有任何关系的。单独添加就行了。但要设置与视图相关，这样移动视图时符号也就跟着移动了。
几何公差是要在零件图里面设置好自己相关的基准，填写好名称，（A、B、C)之类的。
然后在工程图里面显示出来，再把它拭除掉。这样，你的定制符号与几何公差就可以一起用了。

[ 本帖最后由戴建春于 2013-6-27 07:59 编辑 ]

llmmcc · 发表于 2013-6-27 10:04

假设你的基准A是手动加的，你可以在模型里做一个基准A(平面和轴都可以，只是让这个A可以在标公差时可选而已)，然后你在工程图里标公差就可以选基准A了，至于你在模型中建立的基准只要不显示它就行了。这种方法是不推荐的哦，只有在万不得已的情况用，一般基准还是要关联起来比较好

银色闪光 · 发表于 2013-6-27 15:57

原帖由 llmmcc 于 2013-6-27 10:04 发表
假设你的基准A是手动加的，你可以在模型里做一个基准A(平面和轴都可以，只是让这个A可以在标公差时可选而已)，然后你在工程图里标公差就可以选基准A了，至于你在模型中建立的基准只要不显示它就行了。这种方法是不推 ...

这个办法我也知道,我知识想问下自己做的基准符号可以和几个公差关联吗,就是让它在几何公差基准参照里可以选到

llmmcc · 发表于 2013-6-27 16:18

就我所知应该不行，要不怎么体现proe的参数化，都用自己画的那不跟cad一样

zdg251889620 · 发表于 2013-6-29 07:55

不太了解你变大的用意，不过我标注的几何公差没出现任何问题，想怎么标就怎么标，基准可以自己建也可以选用PART自身的。
如想知道，请表达清楚一点，截图上传。

ID双子 · 发表于 2015-11-13 10:47

本帖最后由 ID双子于 2015-11-13 10:50 编辑

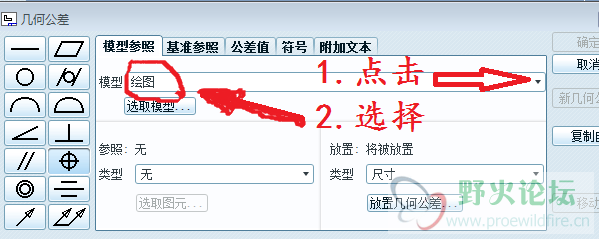

几何公差基准如果自己绘制，在[模型参照]选项卡中选择 [绘图]，如图捕获.PNG

，这样[基准参照]里的下拉菜单就有你绘制的参照了
