注释练习03（加分结束，关键步骤见2楼）

31358302 · 发表于 2008-9-12 22:14

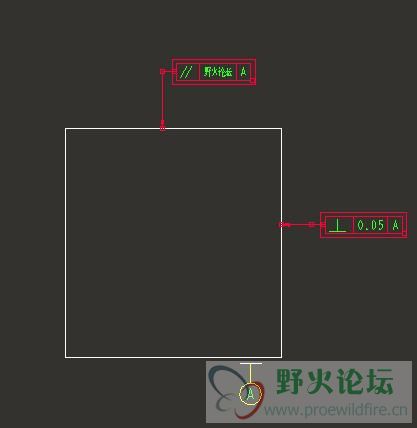

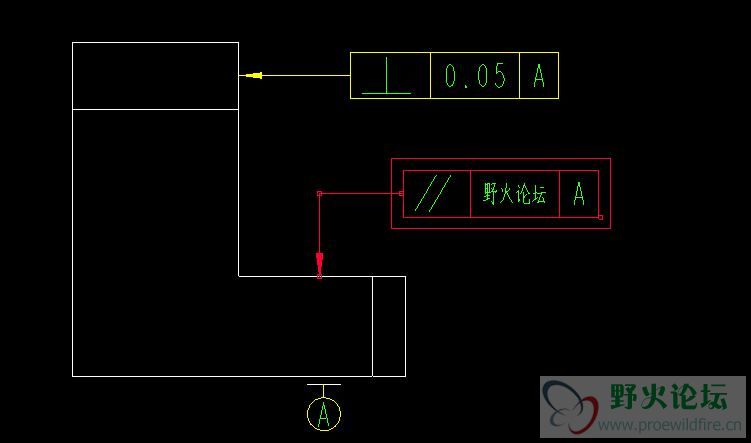

如下图所示
用注释写出图中的形位公差，点红后截图上传即可
公差数字必须为中文
基准符号可以不理会
加威望2

[ 本帖最后由 31358302 于 2008-9-17 19:22 编辑 ]

31358302 · 发表于 2008-9-12 22:15

和做一般注释一样
只要在写注释时用 @[?@]@[0.05@]@[A@]
就可以写出形位公差了
？为形位公差的符号，可以在写注释的符号窗口中调用
用注释写形位公差的好处在于，比较灵活，不需要基准
而且写出的形位公差不会出现在模型中，也就不存在建层隐藏的问题

PROE工程图注释使用教程已出
http://www.proewildfire.cn/thread-12728-1-1.html

[ 本帖最后由 31358302 于 2008-10-9 21:58 编辑 ]

huqy168 · 发表于 2008-9-12 22:17

我不占位,我要分

这不行哦,我都关PROE了,引诱我啊

[ 本帖最后由 huqy168 于 2008-9-12 22:47 编辑 ]

bachsz · 发表于 2008-9-13 00:35

顶一下,学习学习

aaagzh · 发表于 2008-9-13 08:01

icecream · 发表于 2008-9-13 15:32

学学

zhengxc521 · 发表于 2008-9-15 16:51

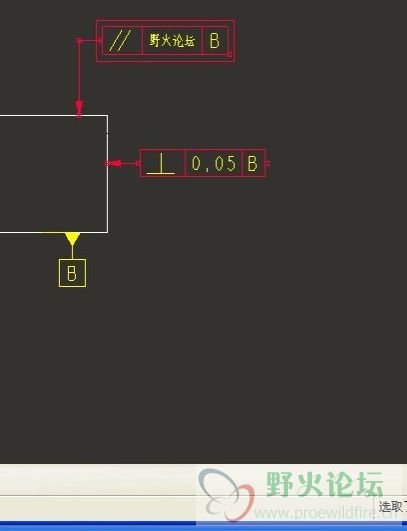

我做的,请指教

116028 · 发表于 2008-9-16 08:58

幸好来的及时还能赶上

guanjun · 发表于 2008-9-16 10:40

帮忙批一批

[ 本帖最后由 guanjun 于 2008-9-16 10:49 编辑 ]

清水 · 发表于 2008-9-16 23:14

just try!~~

[ 本帖最后由清水于 2008-9-16 23:18 编辑 ]
