在工程图中绘图的线条打印宽度如何自由设置?

xiafeng_18 · 发表于 2013-6-11 10:57

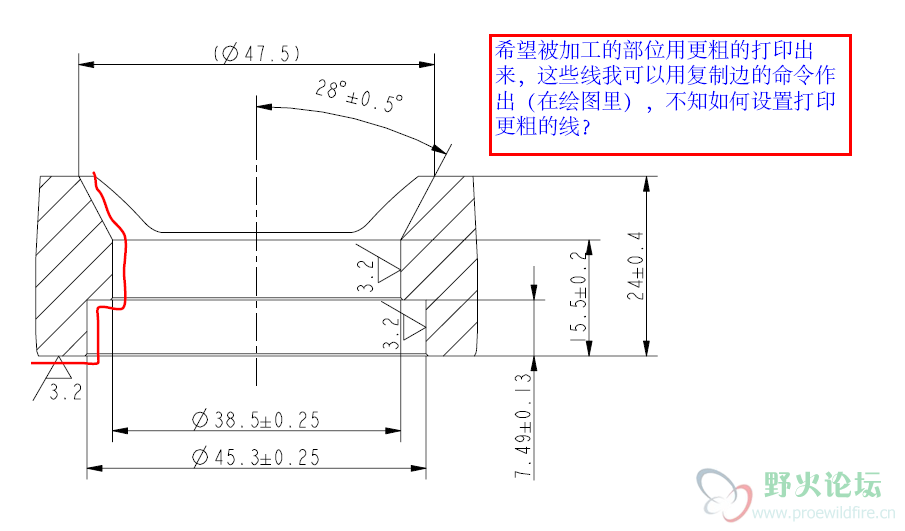

问题中的应该主要是应用在工程图里做工序卡片，突出显示加工部位，也就是说加工部位的线宽要比几何线宽一些，但是我想了很多办法都不实现，打出来的都是和几何线一样的宽度，这样我就没办法在工程图里制作工序卡了，烦请有这方面经验的指点下！

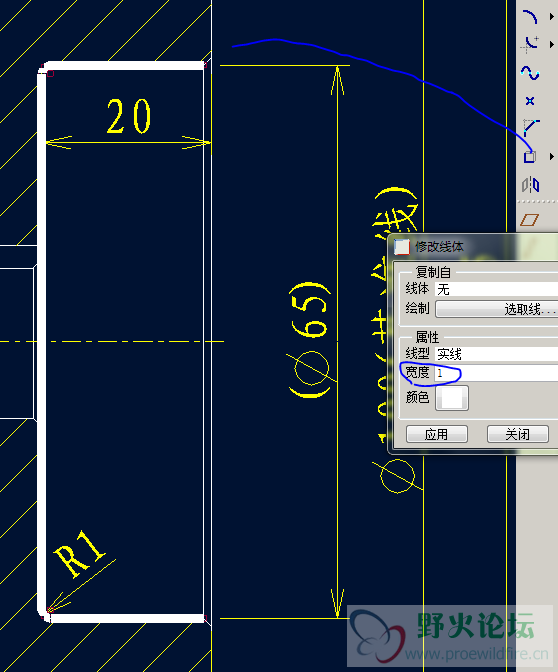

有劳版主帮帮忙喽，见附图

xiafeng_18 · 发表于 2013-6-11 11:01

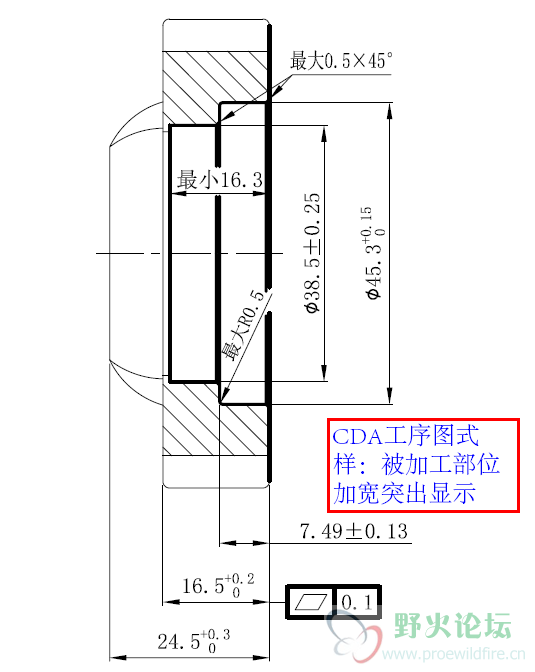

再附一张在CAD里出的工序图作比较，就是要达到CAD里的效果

xiafeng_18 · 发表于 2013-6-11 15:38

上面所指是的要用PDF打印时的线宽！！！怎么没人回复哦，急盼

雷人侍齐 · 发表于 2013-6-11 15:43

帮你顶起来，我也想知道

ganyiwei · 发表于 2013-6-11 18:10

哥暂时给你提供个方法吧，虽然麻烦，但是应付下还是可以的，那就是加粗的地方用双线，再在端部封闭，然后再填充，打印出来后看起来就是黑黑的一根粗线了，，，，

TADDYBOY · 发表于 2013-6-11 22:48

偏距然后设置线宽友情提醒：做之前需打开参数草绘

xiafeng_18 · 发表于 2013-6-13 16:54

非常感谢回复我的问题，你上面的操作我也试过的，在工程图界面是可以显示线条加宽的，但是PDF打印就又都是一样了啊，关键是要打印出粗线。
5楼的兄弟的方面确实太麻烦了，不实用的，我是想找到一劳逸的方法。在论坛也看到有人提过说是设置第9支打印笔，然后再建立对应关系，不知道有没人知道怎么操作？

wswxhjn · 发表于 2013-6-14 10:15

配置：pen_table_file，值为一个文件的路径。我的文件名为“打印.pnt ”，你可以自己命名。
文件用记事本打开，里面内容如下：
pen 1 color 0.0 0.0 0.0; thickness 0.03 cm
pen 2 color 0.0 0.0 0.0; thickness 0.01 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
pen 4 color 0.0 0.0 0.0; thickness 0.01 cm
pen 5 color 0.0 0.0 0.0; thickness 0.03 cm
pen 6 color 0.0 0.0 0.0; thickness 0.01 cm
pen 7 color 0.0 0.0 0.0; thickness 0.01 cm
pen 8 color 0.0 0.0 0.0; thickness 0.01 cm

粗细可以自己定义，颜色也可以，都是零就是黑色

xiafeng_18 · 发表于 2013-6-15 09:59

你那是笔的设置，这个我早就设置过了的，在那里把第一笔加粗的话是全部的可见实体线都加粗的。我的问题是将其中的一部分可见轮廓线加粗！

TADDYBOY · 发表于 2013-6-16 10:59

我转PDF时是没问题的，出现这种状况建议使用PROE缺省config.pro配置试一下，不要用你自己的config.pro
