钥匙扣的另一种做法

085304229 · 发表于 2013-5-27 11:52

今天早上不忙的时候，看到以前有人用关系式做的钥匙扣，我突发奇想，用自己的方法做了一个，

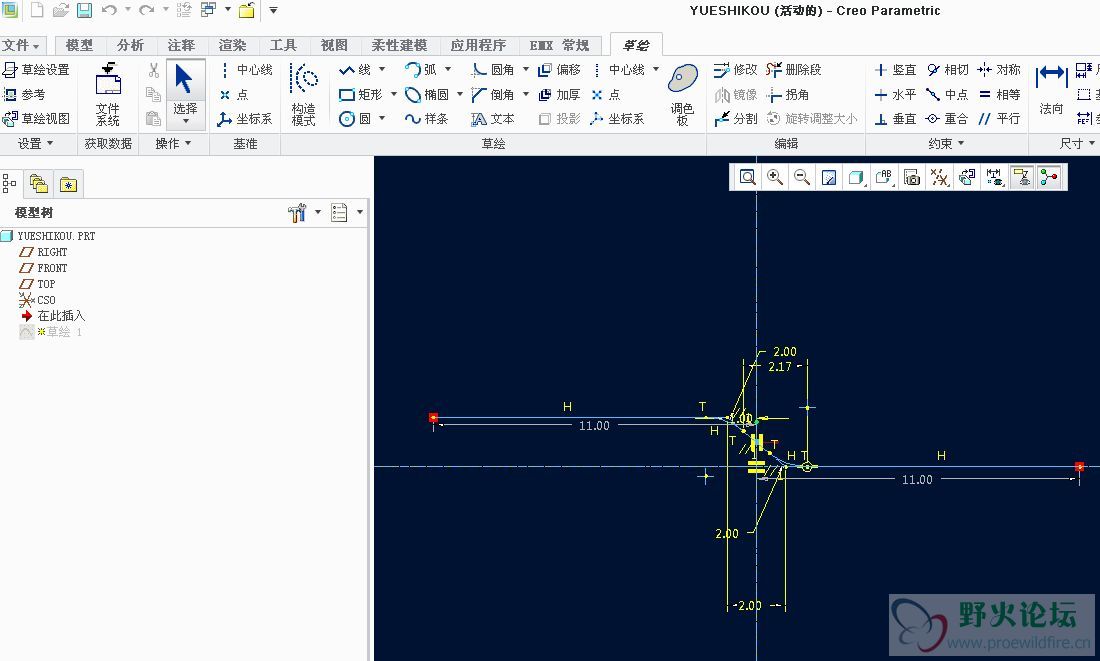

1.绘制草绘曲线（先绘制一个主视图，这个视图是钥匙扣弯曲连接部分的一半）

2.绘制俯视图

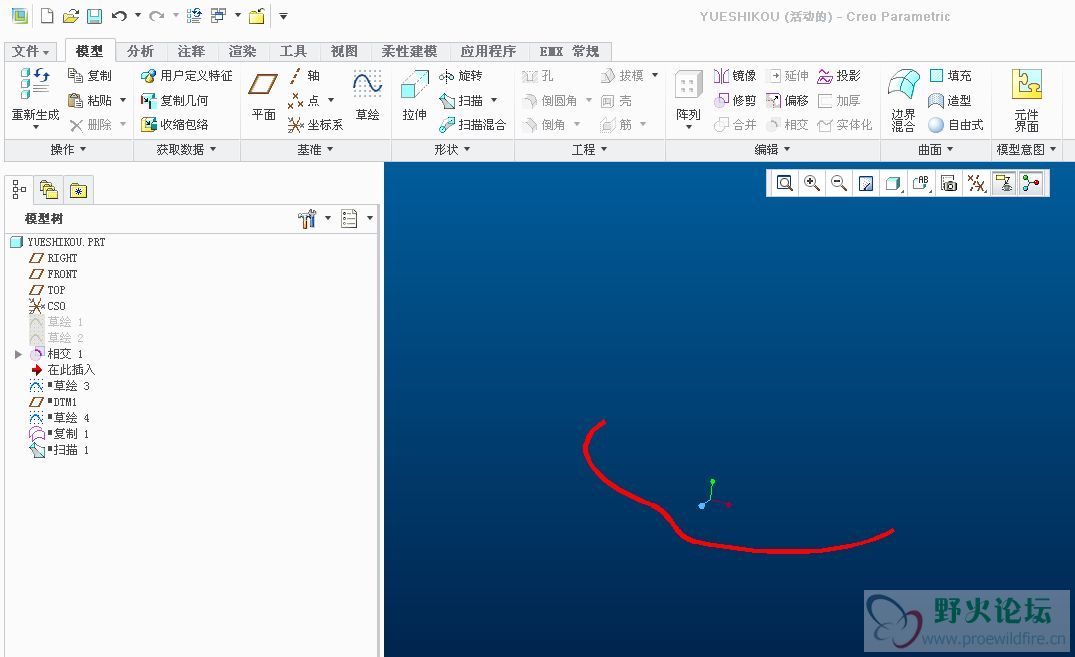

3.相交两条草绘曲线（得到下面钥匙扣的一部分）

4.绘制钥匙扣剩下的两个半圆

；

5.合并三段曲线（不会合并的可以看野火老大以前的帖子）

6.扫描

附件

钥匙扣.zip (37.82 KB, 下载次数: 169)
方法二

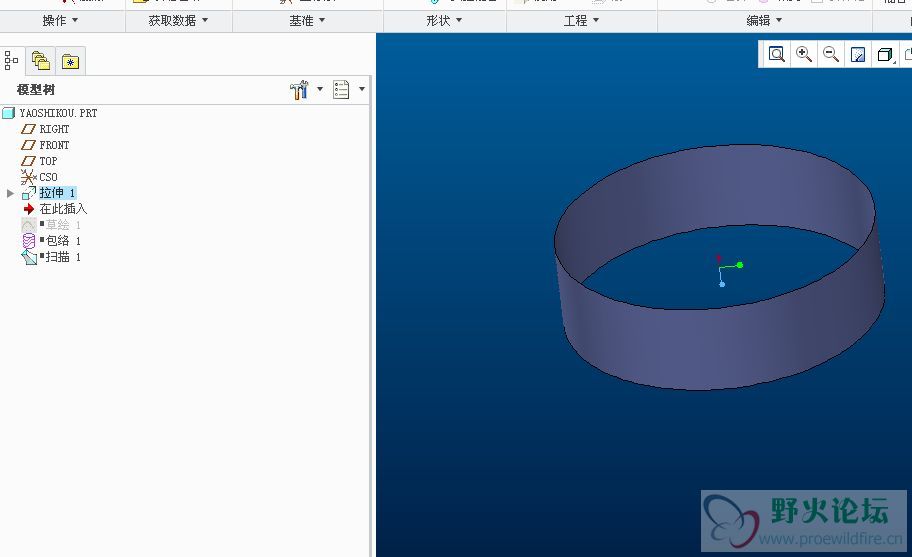

1.包络法，首先画一个圆，然后拉伸曲面（草绘的圆我画的是直径40的拉伸10）

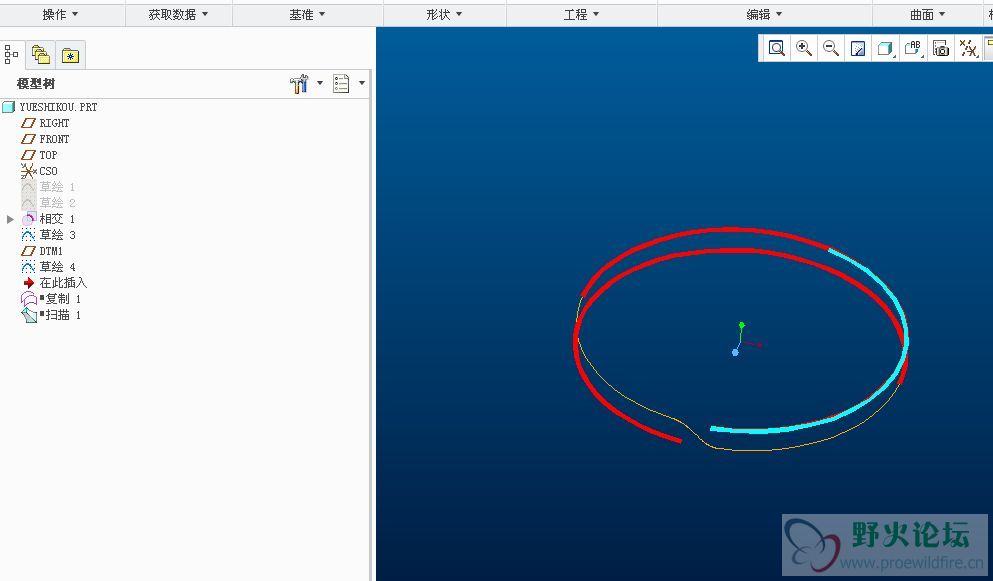

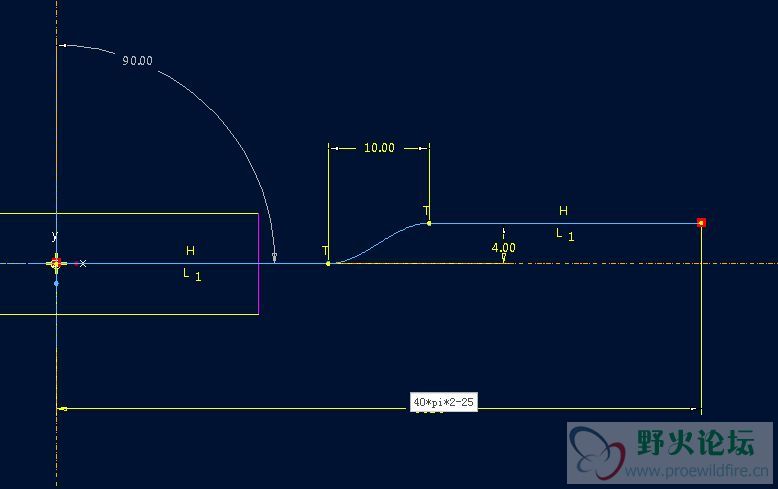

2.绘制要包络的曲线绘制图中两段平行直线（两段长度相等，因为钥匙扣我们做对称的）图中添加样条曲线连接两段平行直线，与直线连接处设置为相切条件，标注总长度的时候我们可以控制圈数及40*pi就是圆柱的周长

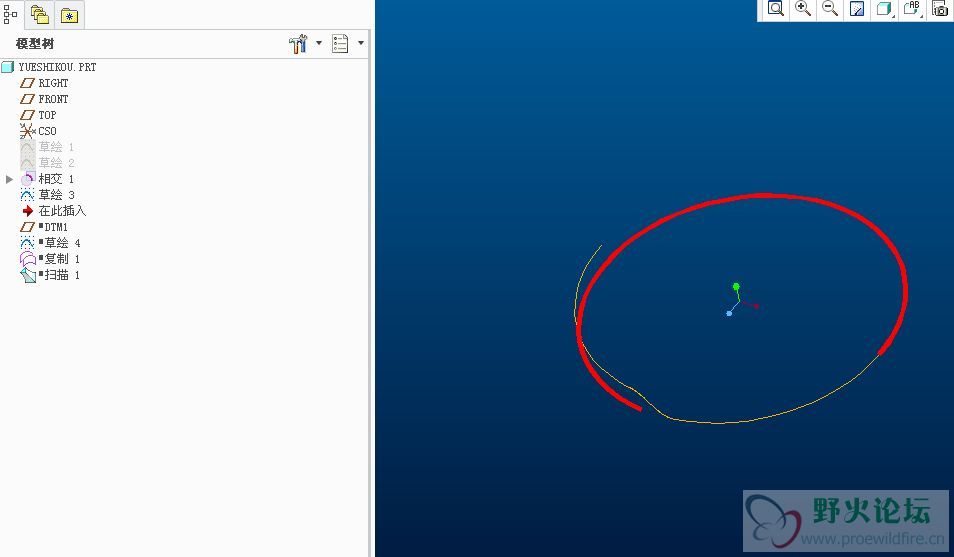

3.包络

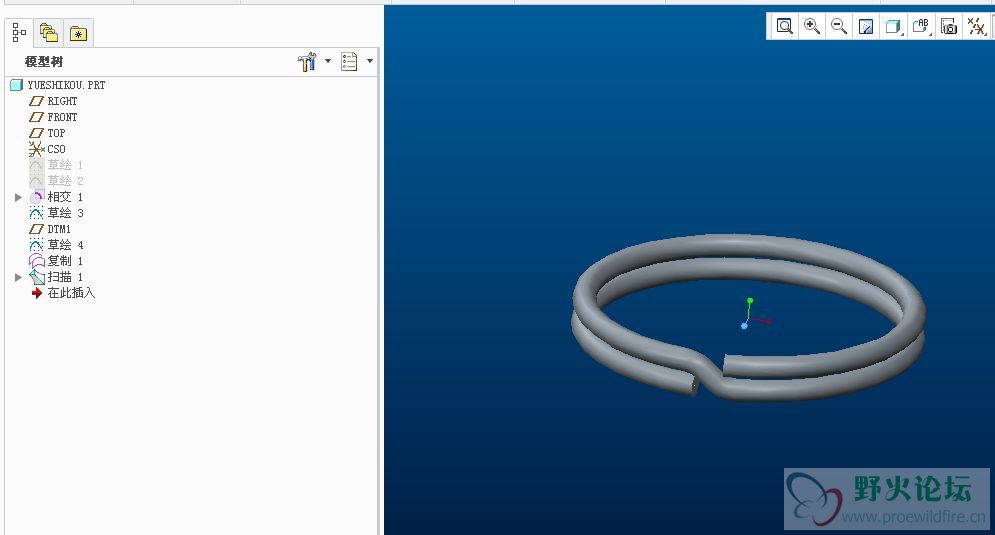

4.扫面
源文件creo2.0

钥匙扣111.zip (34.12 KB, 下载次数: 143)

[ 本帖最后由 085304229 于 2013-5-27 16:06 编辑 ]

伊人魅力 · 发表于 2013-5-27 13:12

顺便顶一下，蛮不错的思路

085304229 · 发表于 2013-5-27 13:31

终于有人回复了，看来大家都不屑这种做法，以后想到好的也不上传了，没人顶，没意思

陆地飞行 · 发表于 2013-5-27 14:36

管它什么方法，能快速准确的做出来就是好方法。顶你。

伊人魅力 · 发表于 2013-5-27 15:04

浏览次数都有80多个了，只不过大家都忘记了留点足迹，楼主也不必纠结

does · 发表于 2013-5-27 15:18

晚辈不才，没看明白。还需要火候啊

RCJ123 · 发表于 2013-5-27 15:35

好东西，一定会顶一下，晚辈还要多多学习

085304229 · 发表于 2013-5-27 15:48

我还有一种做法，希望老大能看到加点贡献值，也不枉我在公司没事的时候偷偷上网啊

yanshi · 发表于 2013-5-27 21:04

勤动脑，会有所得

aaa635290 · 发表于 2013-5-28 08:39

包络是个好功能
