对PRO/E工程图打印、字体、图框等的学习总结

董姚勇 · 发表于 2013-5-20 21:58

此文只能算是一篇探讨PRO/E工程图打印的文章吧，很多地方说的可能不对，请轻拍。。。
首先说明下，小弟是搞钣金的，平时设计啊，展开啊什么的基本上在CAD里能搞定，但遇到复杂的图的话还是会用PRO/E将图画出来帮助想象和展开。
某天，公司来了个新的工程师，乖乖···不得了啊，这家伙居然完全不用CAD出图，设计、抄图、展开、等等，一条龙的在solidworks里搞定。哇靠！下巴差点没有脱臼啊。

这下心里很不爽啊，好歹自己PRO/E也玩了几年了，还只会些拉伸、旋转之类的小儿科，不行啦，3D软件是一个趋势啊，老守着CAD将来说不定饭碗都得丢掉啊。

怎么办勒，赶紧学啊。找资料，找视频，买林教授的书，折腾了一阵子后感觉还是得把这些东西用到工作上来才行，便琢磨着怎么用PRO/E来一条龙。
废话那么多终于进正题了

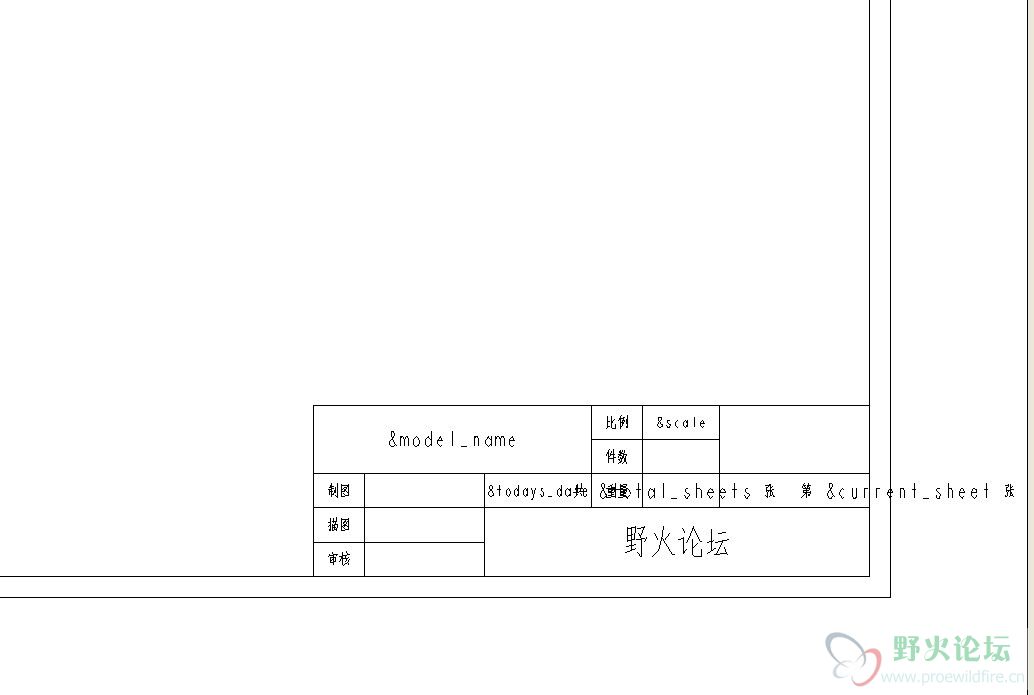

1：出工程图得有图框啊，图框得有字啊，字体和图框得符合国家标准啊。好···终于明白PRO/E的格式模块是建图框用的，进入格式模块后学会了怎么插入表。直到现在依然不明白怎么将表格里的字体设置成仿宋（虽然看了http://www.proewildfire.cn/viewt ... C%C8%CF%D7%D6%CC%E5 知道怎么将默认字体改为仿宋。哎！算了不符合国标就不符合国标吧，反正品检不会说我的图框不符合国标就给我开罚款单，只要有必要的材质啊，数量啊什么的能够在图框里看出来就行了。字体也不管宋不宋体了，不是一堆问号就行。 OK 有了这个四不像的图框也就基本上可以出工程图了。

2：画好3D模型，进入绘图模式，插入模型，标注··· 可算是一张像样的图了，接下来打印···· Ctrl+P 确定在确定

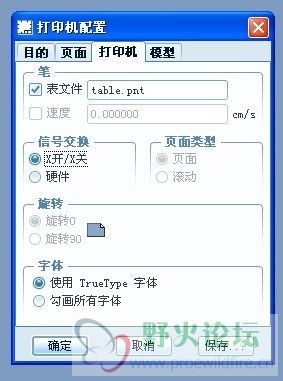

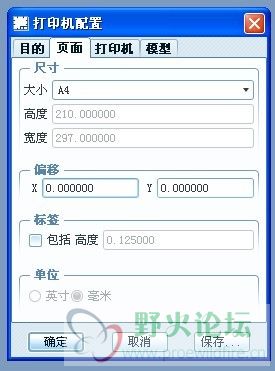

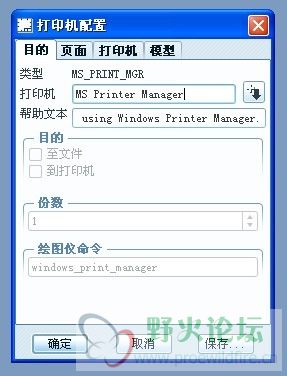

怎么打印偏了，好吧，找原因，点啊点，点到模型下有个出图，里面有很多选项， QQ图片20130520214021.jpg

心里盘算着设置好这个应该就没有问题了吧，于是每个都试着打印，

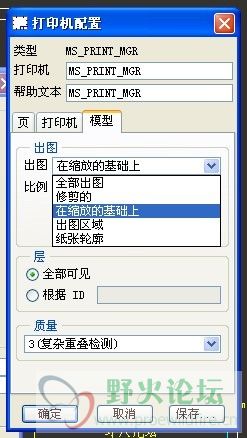

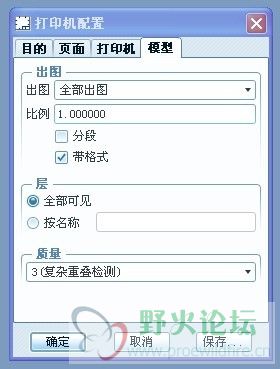

没有一个是正好将图框打印在图纸里的。这下急了，赶紧去论坛看看，是怎么设置的，于是找到野火老大的http://www.proewildfire.cn/thread-205-1-1.html，才明白很多人都是讲工程图转成CAD，在CAD里面框选打印的。老大说的对，这样很不方便，于是又搜到老大的http://www.proewildfire.cn/thread-232-1-1.html等几篇关于打印设置的帖子。但是···实话说还是没有解决如何将图框正好打印在图纸上 QQ图片20130520220031.jpg

。
下面是对PRO/E工程图打印、字体、图框等的学习总结：①老冯版主说过“我们是用软件的，不是搞研究的，有些东西只要知道该怎么用就够了...”我这现在第一张工程图还没有打印出来，却又是复制这个文件放某个地方，又是指定那个路径，感觉自己就是在搞软件，不是用软件啊。②我只是想像solidworks一样，一个 Ctrl+P 两个确定就可以将图框正好打印在图纸上，像CAD中的框选一样方便。现在却要建两个配置文件，又在配置文件里编辑什么，又要在config那里做些什么设置。而且设置好了后图框还是不能准确的打印在图纸上，

大家别误会，我不是说solidworks比PRO/E好，没那个意思，我只是觉得，如果我们用软件的人要先知道这些，这不是在抢PRO/E编程人员的饭碗吗？

[ 本帖最后由董姚勇于 2013-5-20 22:08 编辑 ]
