曲面造型设计

leo123liu · 发表于 2013-4-17 14:46

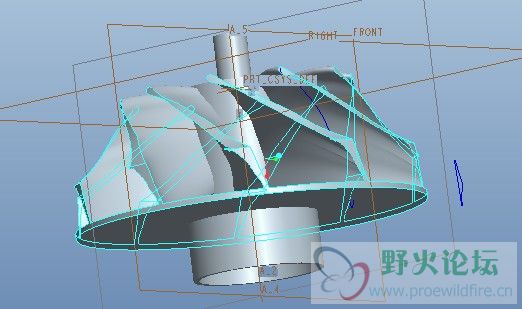

解决后成品

倒圆角后

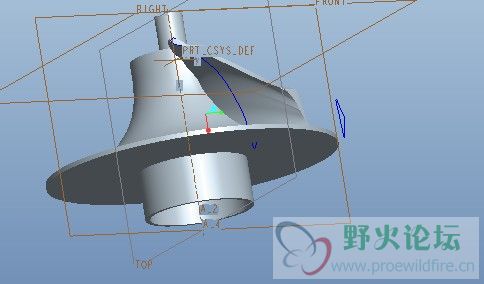

去除多余部分

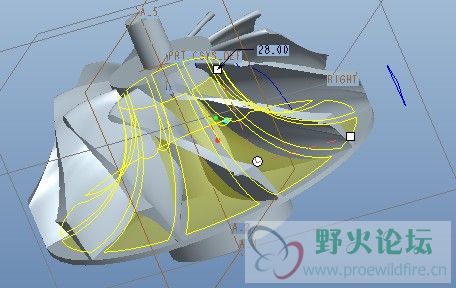

阵列失效后果

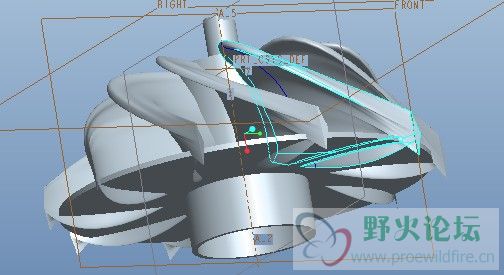

解决去除材料失效

倒圆角失败。。

新手，练习Pro/ENGINEER野火版3.0范例导航一书中的曲面造型设计，做离心叶轮时出现了错误，求解决。。

书中操作步骤如下：1通过插入基准曲线创建封闭样条曲线三条，用混合伸出项作出一个叶片。
2采用旋转作出主体部分。
3倒圆角将实体边缘倒出一个较大的弧度；
4用旋转去除材料去掉叶轮多余部分。
5采用阵列的方法阵列出10个其他叶片。。。

我完成后出问题了。。1开始倒圆角部分阵列后失效，如图黄色部分 2旋转去除材料部分失效
第二个问题我是把去除材料挪到最后就解决了。。
第一个问题未知求助。。。
谢谢各位的帮忙，基本已解决如第一张图，收敛问题由于我才初学，所以不太清楚，目前画出来就好了。。。谢谢大家了
解决方法是“ 刘小群”提供的：先做出一个叶片，然后倒大圆角，然后复制曲面，最后阵列。。。
PS我突然发现如果直接用几何阵列貌似可以解决，只是不懂阵列和几何阵列有什么区别。。。

[ 本帖最后由 leo123liu 于 2013-4-21 13:46 编辑 ]

zdg251889620 · 发表于 2013-4-17 16:47

你这个有点难度啊，最好上传PART

leo123liu · 发表于 2013-4-17 16:56

画的零件么？？太大了，压缩后都有2.06M，我上传不了。。。

beyond20058 · 发表于 2013-4-17 16:58

曲面收敛厉害继续努力

hsx131421 · 发表于 2013-4-17 22:20

曲面收敛厉害

刘小群 · 发表于 2013-4-19 19:05

你是说阵列时会出现失败是吧，阵列时做圆角那步会有问题是吧？
如果是上叙我说的那样，我的做法是：把要阵列的叶片复制成曲面，再复制曲面旋转，再阵列后实体化。

leo123liu · 发表于 2013-4-20 13:51

先做出一个叶片，然后到大圆角，然后复制曲面，最后阵列。。。

的确做出来了。。。

但是我估计叶片应该都成面了，里面都是空心的吧。。。

只有你给了我一个解决方法。。非常感谢。。Thank you ..

osullivan1030 · 发表于 2015-4-15 18:44

楼主,看了你的帖子收获很多,谢谢
