(智能装配)关于生成proe电路板结构图步骤

zhangran888 · 发表于 2008-9-9 16:58

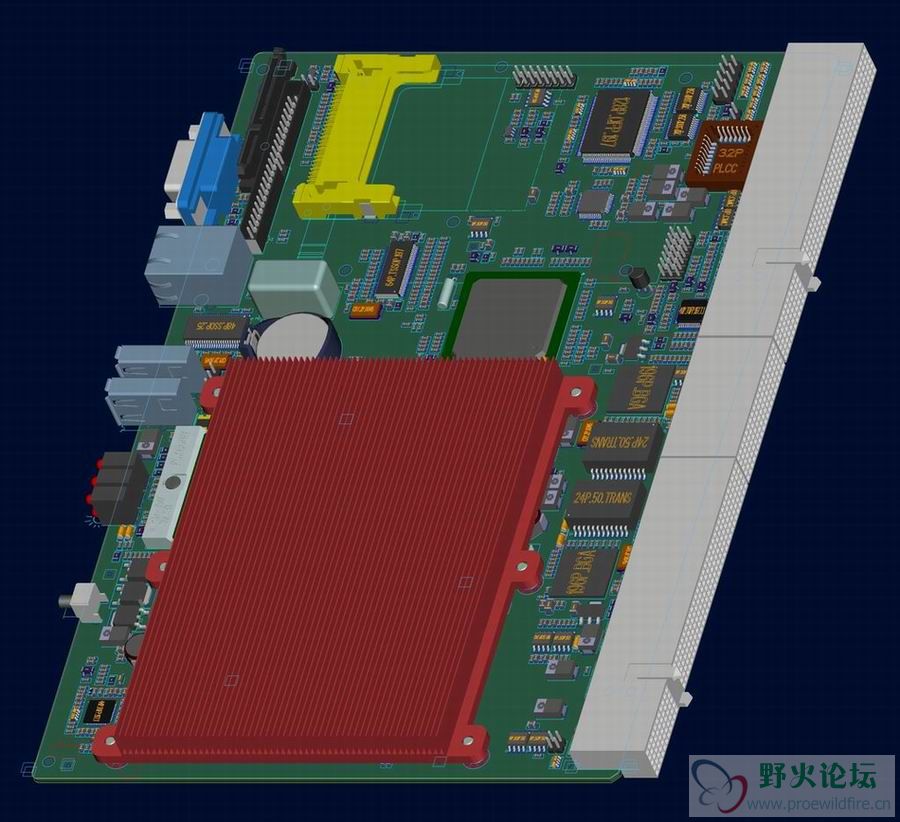

上次发布了关于“PRO/E设计与电子线路设计的仿真结合运用”，很多朋友提出来要把教程简述一下，这里我整理了一下，供大家参考，先放上一张效果给大家看看！

[ 本帖最后由 zhangran888 于 2008-9-9 17:21 编辑 ]

zhangran888 · 发表于 2008-9-9 17:01

关于生成proe电路板结构图步骤分以下图示步骤完成：|

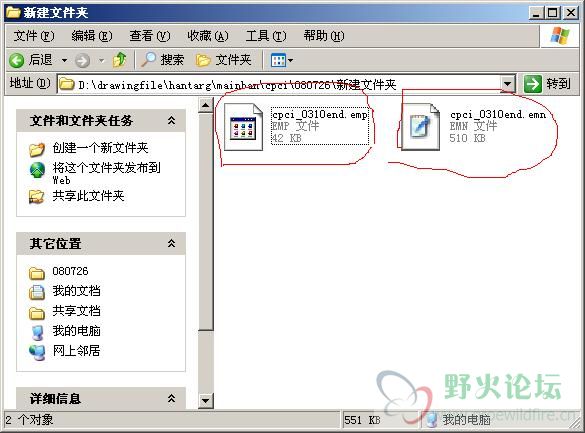

1一般电路板设计利用protel等会生成emn和emp文件

2打开proe 先导入emn文件

zhangran888 · 发表于 2008-9-9 17:04

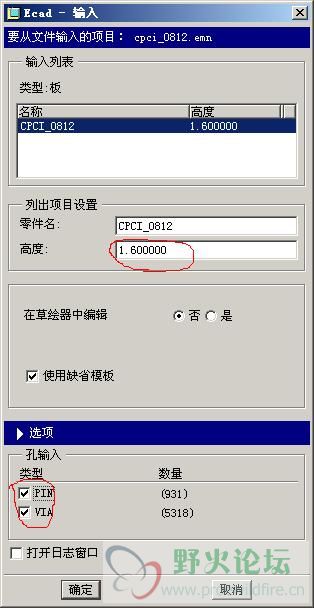

注意一定要勾选组件和包含导入的对话框
3 然后进行更改，比如板子厚度等等，特别注意其中的一些选项

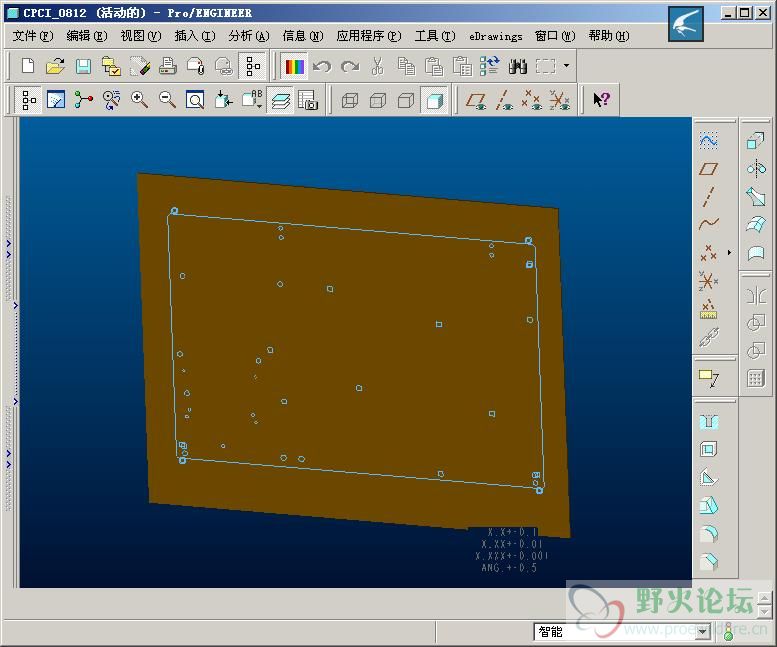

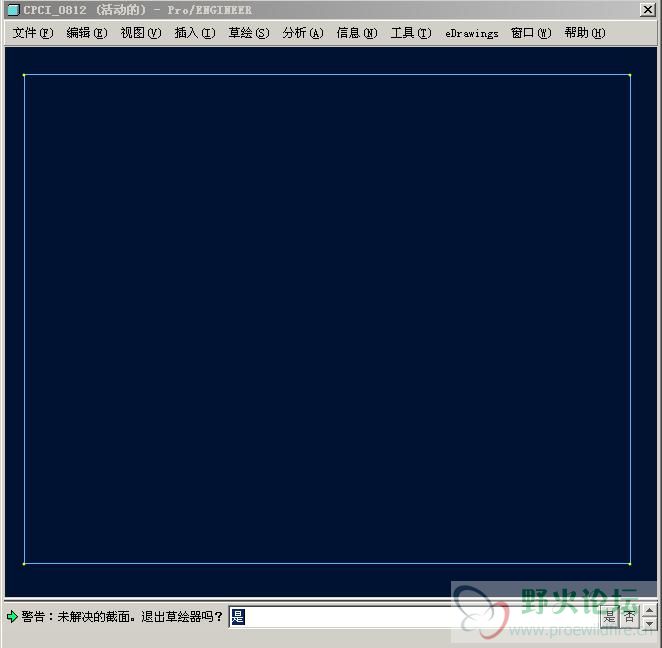

4产生草绘界面，有时软件之间的不兼容，都可以导致该图形不封闭，于是需要自己在草绘中修改直至可以封闭为好！

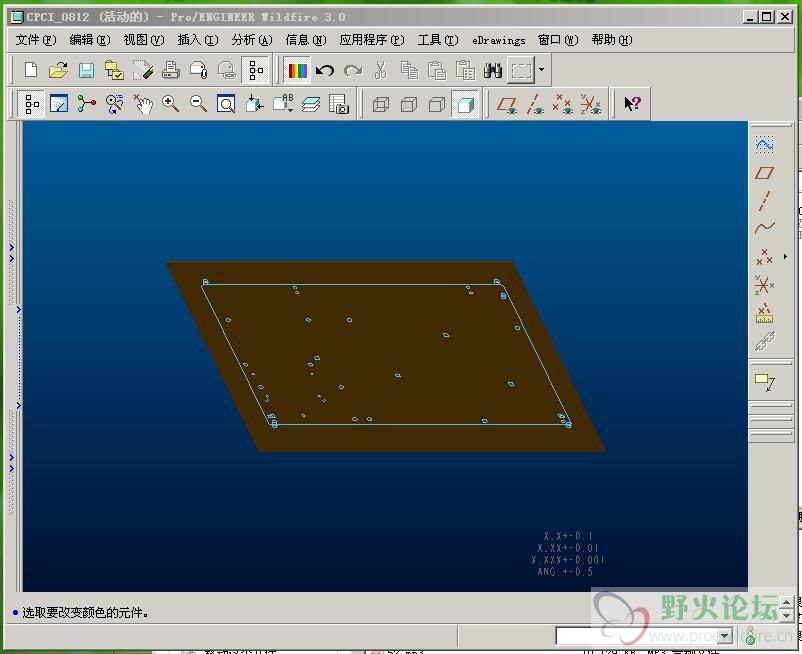

5这是自动生成的电路板的光板文件已经生成了，好像系统默认颜色不对，呵呵！

worldv8 · 发表于 2008-9-9 17:04

顶楼。

支持楼主！！

[ 本帖最后由 worldv8 于 2008-9-9 17:05 编辑 ]

zhangran888 · 发表于 2008-9-9 17:09

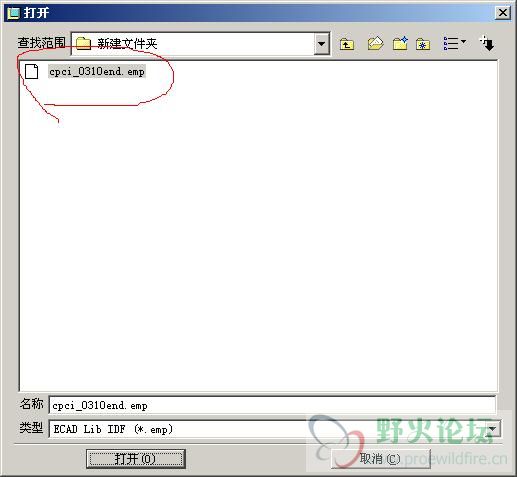

6 这时会弹出对话框需要查找emp对应文件，自己找到刚才的位置。

7在生成中速度好慢啊！共有一千多个元器件！等待！！！

8 好了，基本已经生成，但是颜色不对，好像板子大了很多！我们可以对此进行下修改，打开板子的零件，进行切割，在导入文件时，外框线已经有了，不需要我们自己画，只要找边界就好了！对了，顺便把颜色也改改！

更改一下，就好了！呵呵

zhangran888 · 发表于 2008-9-9 17:11

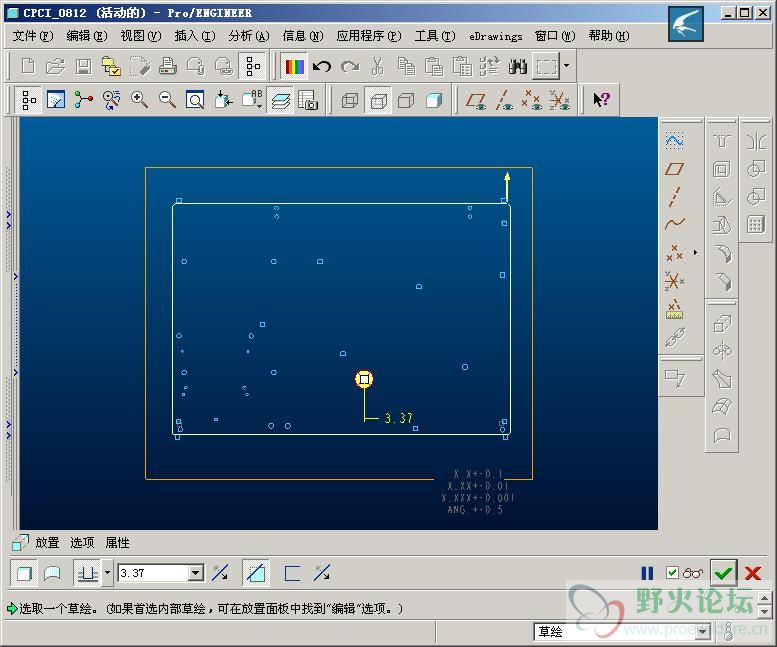

草绘平面进行编辑

zhangran888 · 发表于 2008-9-9 17:15

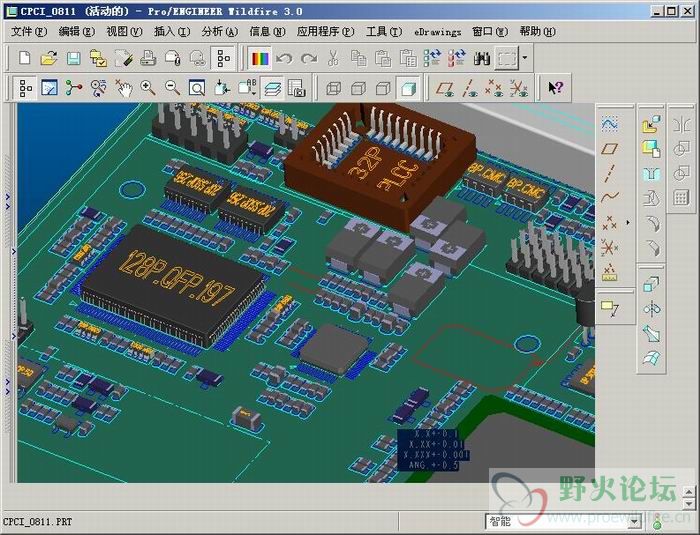

好了，再退回到总装图看看吧！已经很清晰了！

看个局部的照吧！呵呵

zhangran888 · 发表于 2008-9-9 17:16

再装上纯铜散热器，大功告成！看看吧

希望大家能够一起讨论讨论，这只是外形结构的仿真设计，对于我们这些搞结构的，很多时候并不知道电子元器件的大小高低，只能凭借经验来判断，如果能够利用这种方法，就可以搭建结构设计与电子设计的桥梁，图纸是工程师的语言，这个方法希望能够充当翻译两个领域的工具！
这个方法我已经运用5-6年了，很多时候会出现失败或者别的情况，后续还会跟大家一起介绍分析过程和许多时候失败的原因，以及“逆向”方面的介绍！！
