请求帮助板后面的螺母，要用proe画出来

完美的80后

CAD图上这样一个螺母 如图， ，就是板后面的螺母，要用proe  画出来，用凸缘画的话，那个厚度只能和钣金的厚度一样，拉伸也不行，怎么使那个厚度能自己设定呢。。。

珍爱惜缘

有螺母用钣金画的吗？

完美的80后

不是  他的整个件是用钣金。。。其实后面是焊上去的一个螺母，要画出来的…不会画了。。。我想加个凸缘呢…可是厚度不适合啊

[ 本帖最后由 完美的80后 于 2013-2-18 11:25 编辑 ]

awaken

在钣金里用普通命令是画不了螺母这样的特征的，建议放到组件里用装配
钣金里有一种方法可以做这种效果

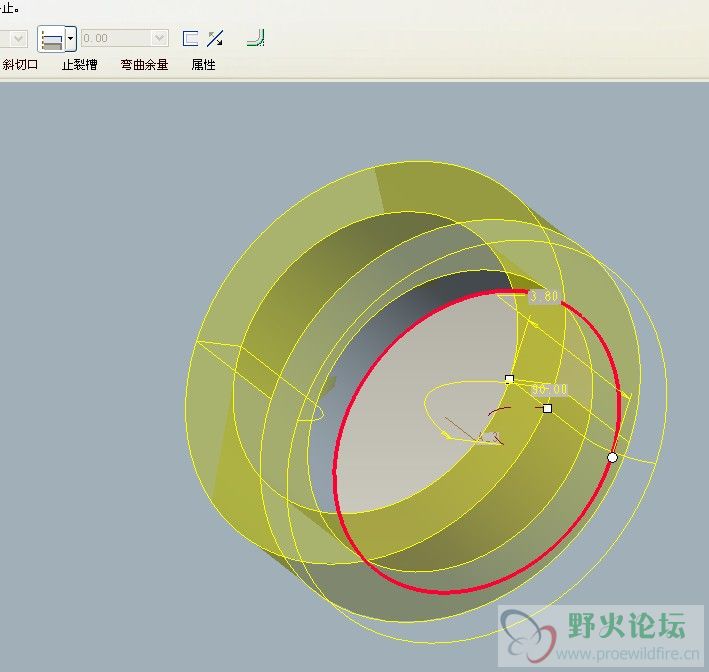

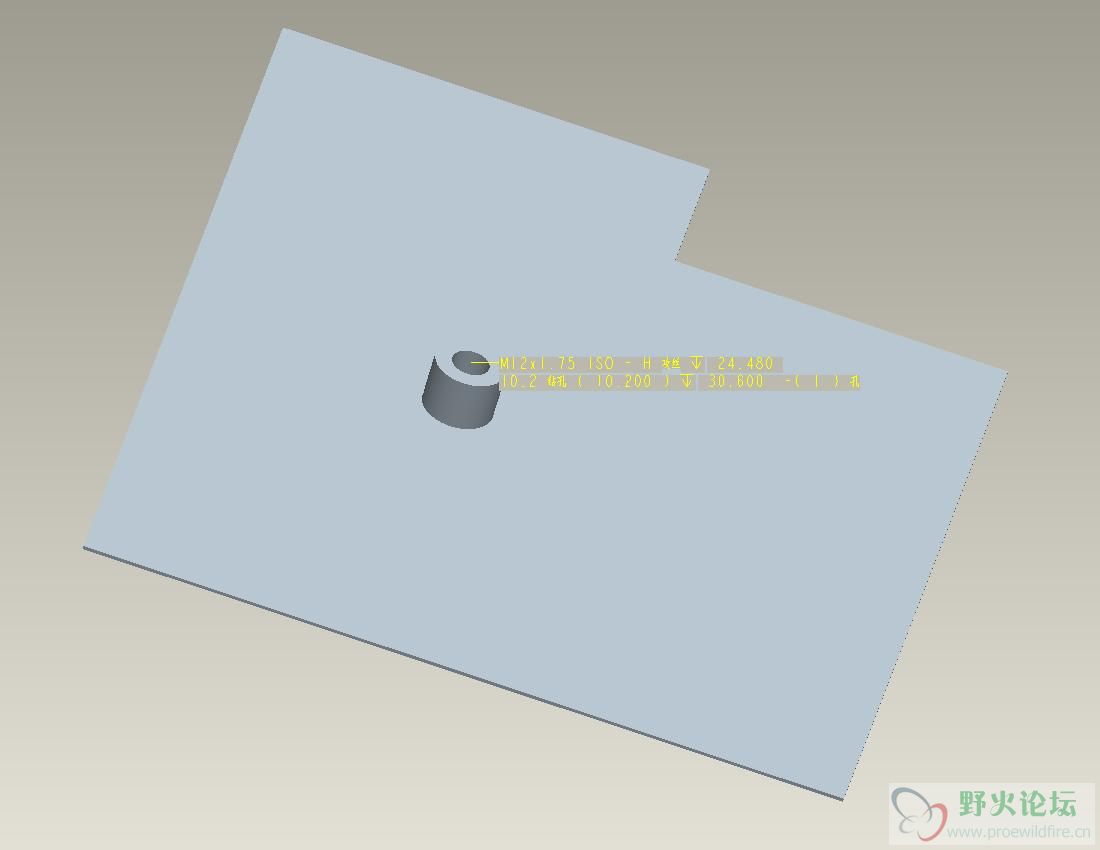

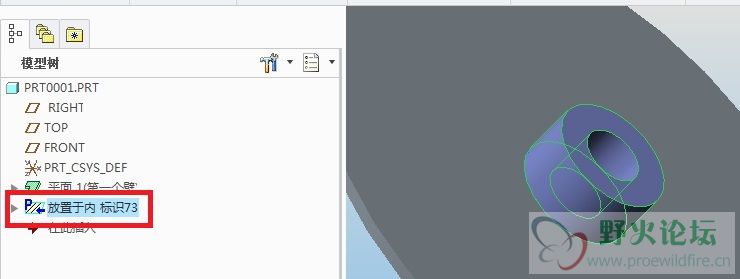

效果如下图：

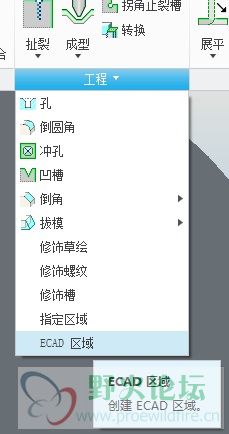

菜单在如下位置(creo2.0版本，5.0或其它版本也有这个菜单)

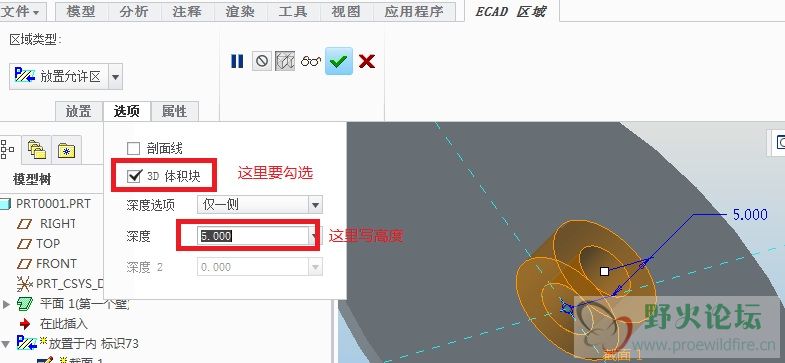

下面几个地方是要注意的（可根据需要选2侧或者1侧）：


[ 本帖最后由 awaken 于 2013-2-18 11:50 编辑 ]

dingding1002

先用钣金建一个文件，再用零件图建螺母，在零件图里插入钣金件就可以了。

sq1721

可以分别创建钣金件和螺母，然后在组件内组装。组装完后，在装配模型里新建一个空零件，将钣金件和螺母合并到空零件中。这样，如果你回头继续编辑钣金件的话，合并之后的空零件依然继承钣金的所有特征（也就是说，这个空零件就是你最后需要的零件，同样，它也是PRT格式的）。具体方法参照《Pro_ENGINEER Wildfire在企业的实施与应用》第139页“焊接后工件的处理”。
