求助，工程图装配图全剖如何排除部分轴

wgl2424 · 发表于 2013-1-26 10:50

请问，工程图中装配图全剖如何才能排除主轴等部分零件，让他们不被剖呢？

nevreleft · 发表于 2013-1-26 11:20

你先在视图管理器中选择简化表示新建一个简化图把自己想要排除的部分零件排除不要他们显示然后导出2D图。
然后再在视图管理器中新建一个简化图把你想不排除的零件排除，就你说的只显示主轴部分，然导出2D图。然后你再在CAD中把两个2D图合在一起，我想应该就行了。也许还有更好的方法

领风 · 发表于 2013-1-26 11:26

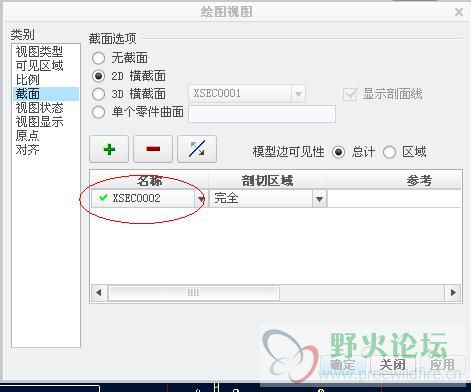

在做截面里，排除掉就行，可以事先在组件模式下做好截面

领风 · 发表于 2013-1-26 11:35

保存截面后，出工程图时就在2D截面里有做好的截面

wjcwjw · 发表于 2013-1-26 11:39

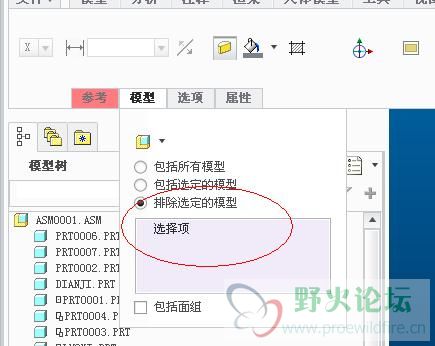

在工程图中选中剖面的剖面线，右键，属性，选择下一截面，直到想要的轴的剖面线变色，点击排除元件

威廉 · 发表于 2013-1-26 14:38

楼上正解

cbige · 发表于 2013-1-26 22:29

赚钱

3641495 · 发表于 2013-1-28 21:28

谢谢，又学到一招

sdgdjgb · 发表于 2013-2-2 08:01

学习学习再学习。谢谢楼主。

lhlm · 发表于 2014-2-28 23:34

我有类似的问题~看看能不能触类旁通~
