零检出工程图，怎样出现折线？

lzy17639 · 发表于 2013-1-24 21:42

零件比较长，出工程图，为了清晰，对零件打断。图中的黄线怎样画，并且怎样标注？

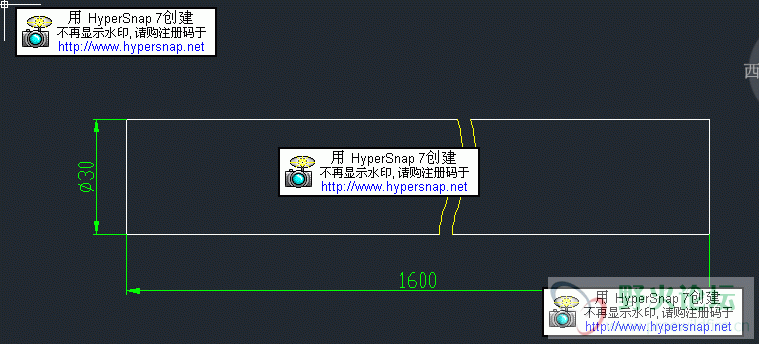

谢谢，达到如图效果

340047351 · 发表于 2013-1-24 23:11

你不是画出来了吗

lon520 · 发表于 2013-1-24 23:14

就是这样的波浪线啊

a982900997 · 发表于 2013-1-24 23:20

临睡前回个贴给你，不过我不知道怎么在回复的帖子里面加载附件，留个邮箱下来，明天上班发视频给你！

waterszg · 发表于 2013-1-24 23:31

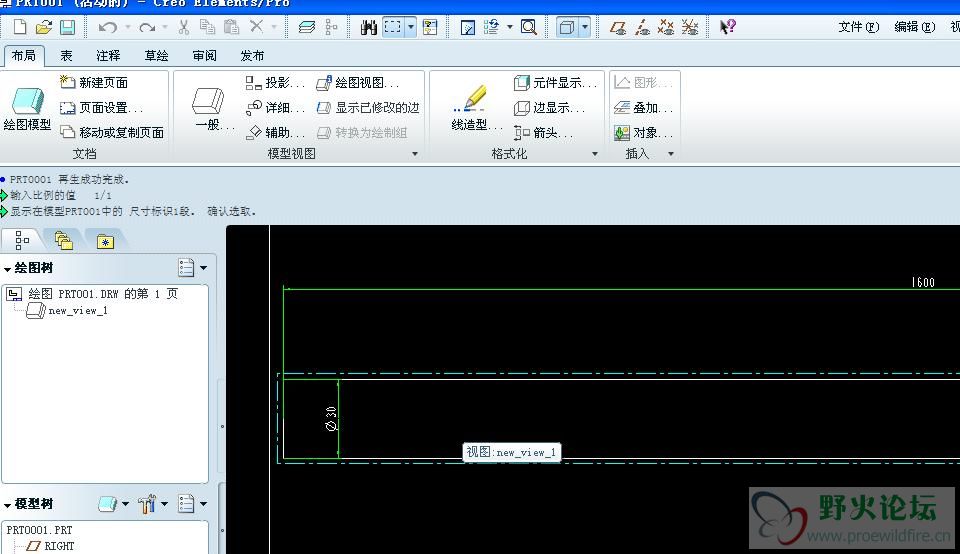

1 双击视图

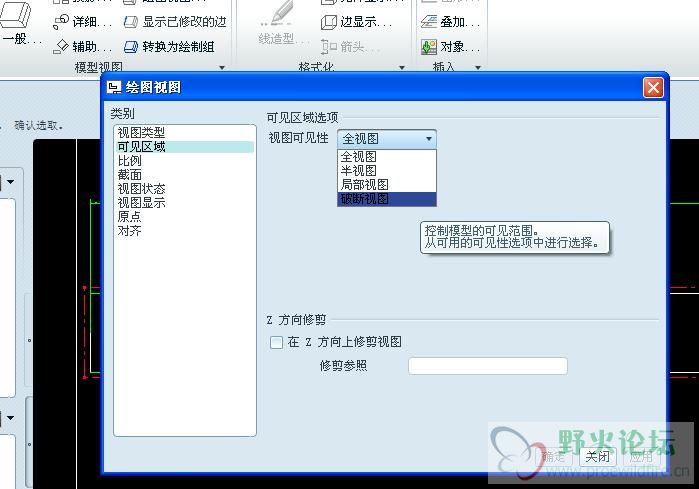

2 在绘图视图菜单选可见区域，再选破断视图

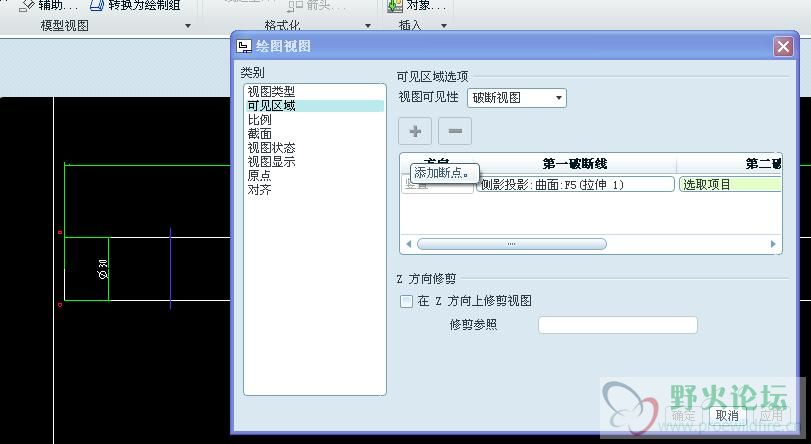

3 选中破断视图后，点+号，在轴的两端添加破断线。

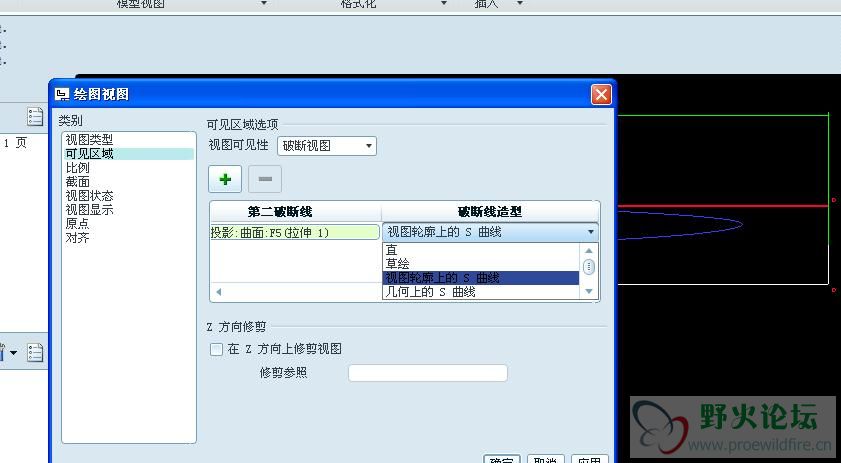

4 在破断线造型下选轮廓上的S曲线，再点击确定。

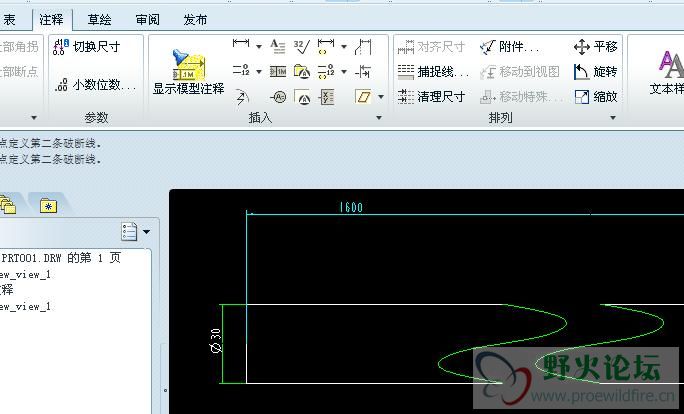

5 在注释选项卡下点尺寸就可以标注了。

fjs2008 · 发表于 2013-1-24 23:35

楼上正解，我也正在截图，过来一看，已有朋友帮你解决了

Purpleporch · 发表于 2013-1-25 13:03

五楼说的用轮廓上的S曲线不好看吧！还是选择草绘曲线好看点。

lzy17639 · 发表于 2013-1-25 20:38

楼上的各位解释得非常好，试了，解决问题，谢谢各位了
